Bagaimanakah Alat Transformer Meningkatkan Keselamatan Sistem Elektrik?

Abstrak: Pengubah instrumenadalah komponen penting dalam sistem elektrik moden. Mereka meningkatkan keselamatan, memastikan pengukuran yang tepat dan melindungi peralatan daripada risiko voltan tinggi. Artikel ini meneroka cara pengubah instrumen berfungsi, faedah, jenis, petua pemasangan dan amalan penyelesaian masalah biasa, menyediakan penyelesaian kepada cabaran dunia sebenar yang dihadapi oleh jurutera elektrik dan pengurus kemudahan.

Jadual Kandungan

• pengenalan
• Apakah itu Transformer Instrumen?
• Jenis-jenis Transformer Instrumen
• Faedah Menggunakan Alat Transformer
• Petua Pemasangan dan Amalan Terbaik
• Menyelesaikan Masalah Isu Biasa
• Soalan Lazim
• Kesimpulan & Hubungan

pengenalan

Dalam bidang kejuruteraan elektrik, keselamatan dan ketepatan adalah kritikal. Sistem voltan tinggi menimbulkan risiko bukan sahaja kepada peralatan tetapi juga kepada kakitangan. Transformer instrumen berfungsi sebagai perantara pelindung, mengurangkan tahap voltan tinggi atau arus kepada nilai yang boleh diurus dan boleh diukur untuk meter, geganti dan peranti pemantauan. Dengan memahami peranan mereka, jurutera boleh mengoptimumkan prestasi sistem sambil mengekalkan piawaian keselamatan yang ketat.

Apakah itu Transformer Instrumen?

Pengubah instrumen ialah peranti yang mengurangkan voltan atau arus tinggi ke tahap yang lebih rendah dan piawai, membolehkan pengukuran dan pemantauan yang selamat. Ia mempunyai dua tujuan utama:

• Pengukuran:Perwakilan voltan dan arus yang tepat untuk meter dan sistem pemantauan.
• Perlindungan:Lindungi geganti dan peranti pelindung lain dengan mengasingkannya daripada voltan tinggi.

Komponen utama termasuk:

• Penggulungan utama
• Penggulungan sekunder
• Teras (bahan magnet)
• Sistem penebat

Pengubah instrumen dikelaskan kepada dua kategori utama:

1. Pengubah Arus (CT)
2. Voltan/ Pengubah Potensi (VT/PT)

Jenis-jenis Transformer Instrumen

Pengubah Arus (CT)

Transformer arus direka bentuk untuk mengukur aras arus yang tinggi dengan menghasilkan arus yang lebih rendah berkadar dalam belitan sekunder. Aplikasi utama termasuk:

• Pemeteran tenaga
• Perlindungan arus lebih
• Pemantauan kualiti kuasa

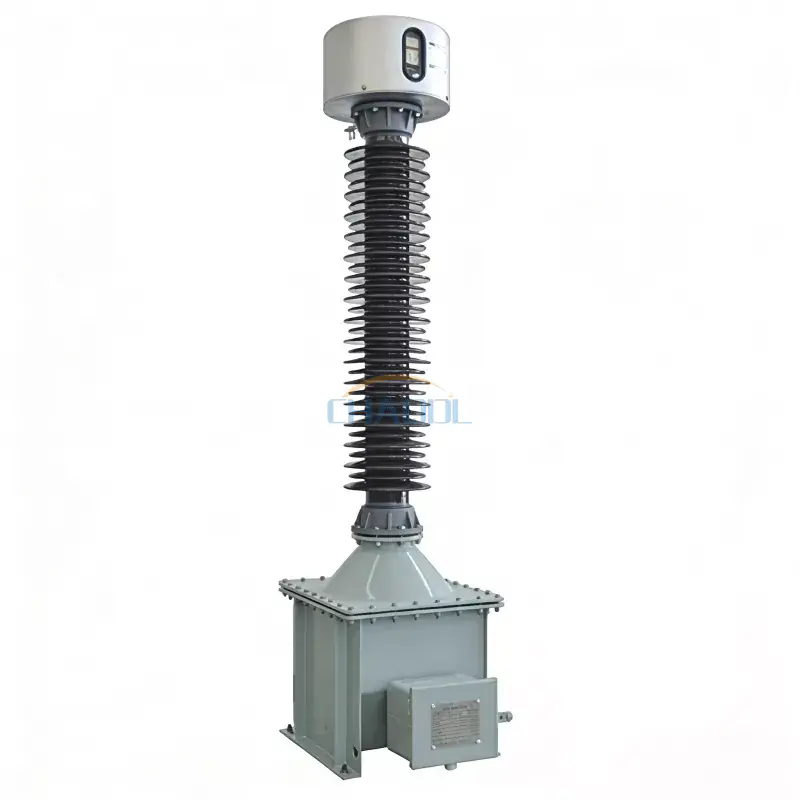

Pengubah Voltan (VT/PT)

Transformer voltan, juga dikenali sebagai transformer berpotensi, mengurangkan voltan tinggi ke tahap yang lebih selamat dan boleh diukur. Mereka adalah penting untuk:

• Pengukuran voltan
• Operasi geganti
• Pemantauan sistem kuasa

Jadual Perbandingan

Faedah Menggunakan Alat Transformer

Transformer instrumen memberikan pelbagai kelebihan, termasuk:

• Keselamatan yang Dipertingkatkan:Mengasingkan alat pengukur dan kakitangan daripada voltan tinggi.
• Pengukuran Tepat:Membolehkan bacaan yang tepat untuk sistem pemeteran dan kawalan.
• Perlindungan Sistem:Mencegah kerosakan pada geganti dan peranti pemantauan.
• serba boleh:Menyokong pelbagai aplikasi voltan tinggi merentas sektor perindustrian dan utiliti.

Petua Pemasangan dan Amalan Terbaik

Pemasangan yang betul memastikan kebolehpercayaan dan ketepatan jangka panjang. Amalan utama termasuk:

• Pasang transformer di lokasi yang kering dan berventilasi
• Pastikan pembumian yang betul untuk keselamatan
• Sahkan tanda kekutuban untuk mengelakkan ralat pendawaian
• Periksa secara kerap untuk kemerosotan penebat
• Ikut garis panduan pengilang untuk penilaian beban

Pemasangan yang betul juga mengurangkan risiko terlalu panas, bacaan yang salah, dan potensi masa henti sistem.

Menyelesaikan Masalah Isu Biasa

Walaupun reka bentuk yang teguh, pengubah instrumen boleh menghadapi masalah. Isu biasa termasuk:

• Bacaan yang salah disebabkan oleh kerosakan litar sekunder
• Kegagalan penebat menyebabkan litar pintas
• Sambungan longgar membawa kepada pengukuran yang tidak tepat
• Kerosakan alam sekitar seperti kemasukan lembapan

Langkah penyelesaian masalah asas:

1. Periksa sambungan pendawaian dan polariti
2. Periksa penebat dan pembumian
3. Uji output arus/voltan sekunder dengan instrumen yang ditentukur
4. Gantikan unit yang rosak dengan segera

Soalan Lazim

S: Bolehkah pengubah instrumen mengendalikan keadaan beban berlebihan?

J: Kebanyakannya direka untuk lebihan nominal, tetapi beban berlebihan berterusan boleh merosakkan peranti. Sentiasa ikut had undian.

S: Berapa kerapkah alatubah perlu diuji?

Ujian rutin disyorkan setiap tahun, dengan pemeriksaan yang lebih kerap dalam persekitaran yang keras.

S: Adakah CT dan VT boleh ditukar ganti?

Tidak, CT mengukur arus, manakala VT mengukur voltan. Menggunakan satu menggantikan yang lain boleh menyebabkan bacaan tidak tepat dan kerosakan peralatan.

Kesimpulan & Hubungan

Transformer instrumen adalah penting untuk sistem elektrik yang selamat dan boleh dipercayai. Daripada ukuran yang tepat kepada perlindungan peralatan, peranan mereka tidak boleh dilebih-lebihkan. Memilih transformer berkualiti tinggi, memasangnya dengan betul, dan mengekalkan pemeriksaan biasa memastikan prestasi sistem yang optimum.

Untuk pengubah instrumen premium dan bimbingan pakar,Kuasa Anqiangadalah rakan kongsi anda yang dipercayai.Hubungi kamihari ini untuk meneroka rangkaian penuh produk dan penyelesaian kami.
