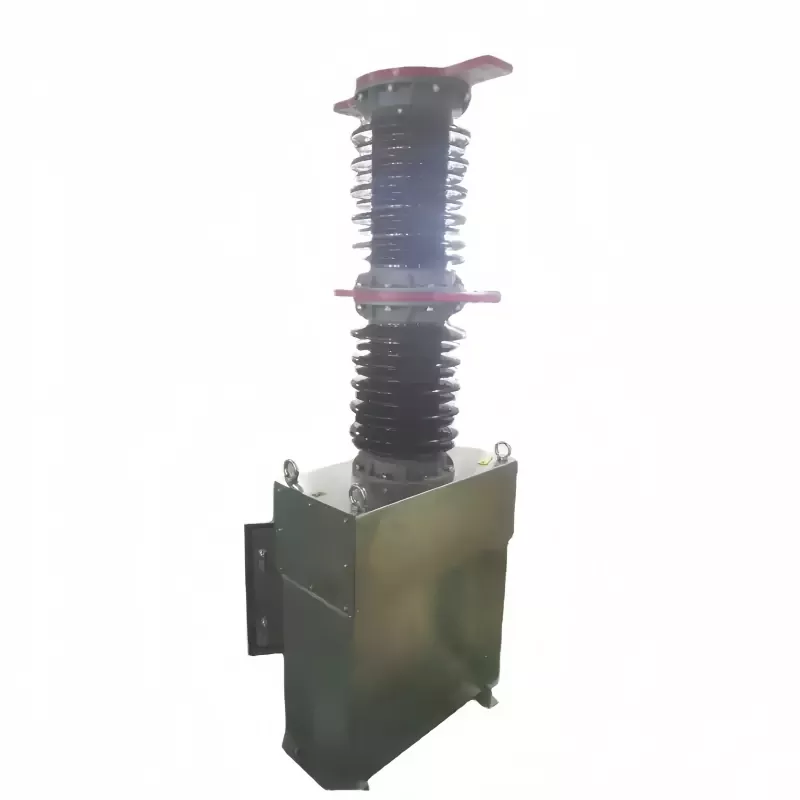

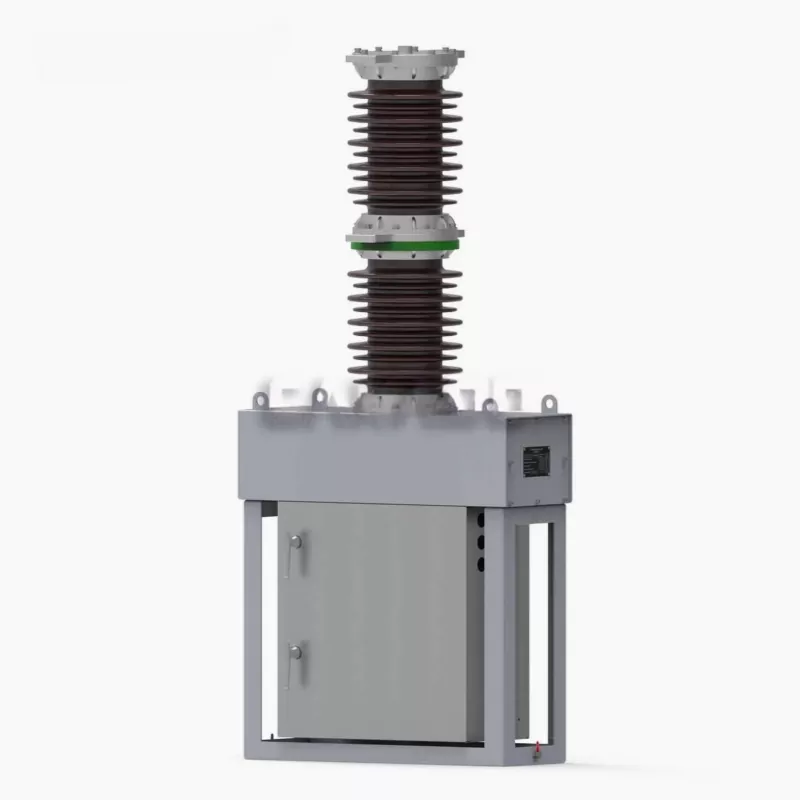

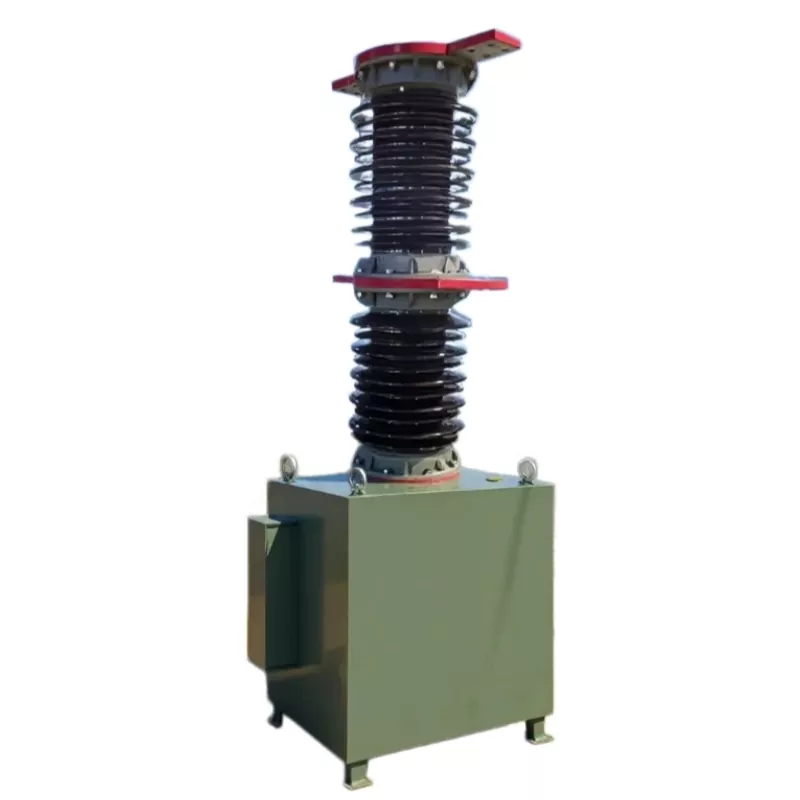

Pemutus Litar Vakum Tiang Tunggal 27.5KV

ThePemutus Litar Vakum Tiang Tunggal 27.5kV(siri ZW7) direka khusus untuk sistem pengagihan kuasa kereta api elektrik, di mana prestasi pensuisan yang boleh dipercayai dan keupayaan gangguan gangguan yang tinggi adalah kritikal. Ia digunakan secara meluas dalam rangkaian kuasa cengkaman yang beroperasi pada 27.5kV, menawarkan prestasi yang stabil di bawah pensuisan yang kerap dan keadaan luaran yang teruk.

Direka bentuk dengan ruang pemadam arka vakum dan struktur tiang tunggal yang padat, yangPemutus Litar Vakum Tiang Tunggal 27.5kVmemastikan gangguan pantas arus kerosakan sambil meminimumkan keperluan penyelenggaraan. Reka bentuknya yang ringan menjadikannya sesuai untuk aplikasi yang dipasang pada tiang dan penyuap pencawang.

Kelebihan Produk Utama

• Dioptimumkan untuk sistem kuasa tarikan kereta api 27.5kV
• Prestasi pecah tinggi dengan teknologi gangguan vakum
• Reka bentuk tiang tunggal yang padat untuk pemasangan tiang atau menara yang mudah
• Struktur penebat yang kuat dengan sokongan getah silikon atau porselin
• Sesuai untuk pensuisan yang kerap dan operasi hayat perkhidmatan yang panjang

Spesifikasi Teknikal Produk

Parameter Teknikal Pemutus Litar Tiang Tunggal ZW7

Parameter Mekanikal Pemutus Litar Tiang Tunggal ZW7

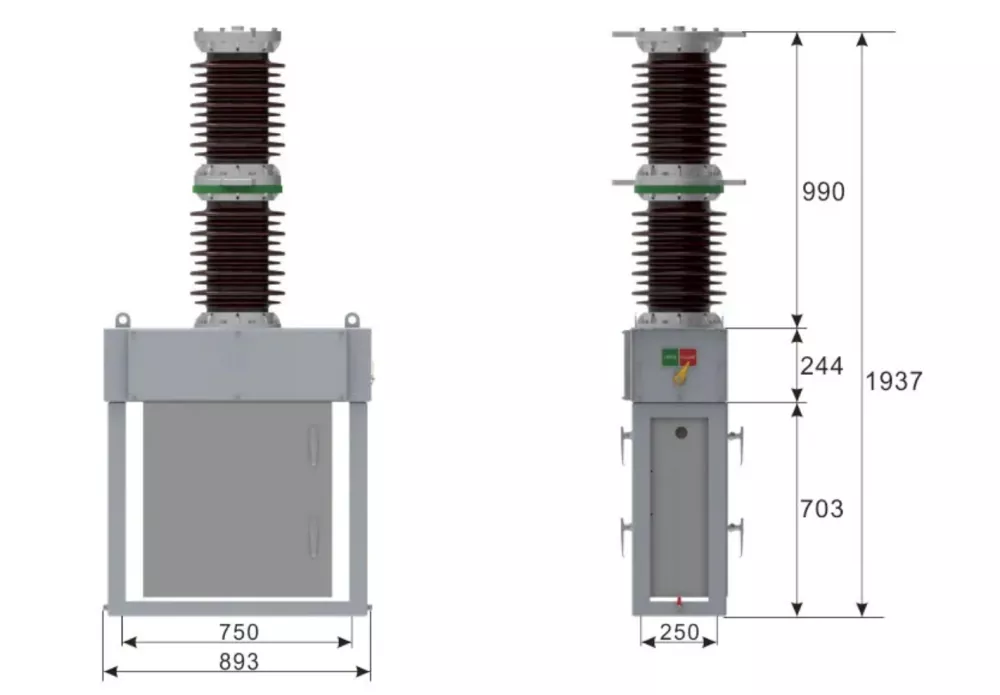

Lukisan Dimensi Produk

Reka Bentuk Struktur

Pemutus Litar Vakum Tiang Tunggal ZW7 27.5kV menggunakan struktur modular yang terdiri daripada pencelah vakum, penebat komposit atau porselin berkekuatan tinggi, mekanisme pengendalian spring dan pengubah arus bersepadu. Konfigurasi padat mengurangkan ruang pemasangan sambil mengekalkan prestasi penebat elektrik yang sangat baik.

Reka bentuk tiang tertutupnya meningkatkan ketahanan terhadap kelembapan, habuk dan pencemaran, menjadikannya sesuai untuk aplikasi kereta api luar jangka panjang dengan keperluan penyelenggaraan yang minimum.

Medan Aplikasi

1. Sistem bekalan kuasa daya tarikan kereta api elektrik (talian atas 27.5kV);

2. Pengumpan transit rel bandar dan aplikasi pembahagian;

3. Pencawang, stesen pensuisan, dan sistem perlindungan talian atas;

4. Peningkatan infrastruktur kereta api dan projek pengubahsuaian bebas minyak;

Kaedah Pemasangan

Pemasangan daripadaPemutus Litar Vakum Tiang Tunggal 27.5kVlazimnya dilakukan pada tiang utiliti atau menara keluli. Pembumian dan penjajaran yang betul adalah penting untuk memastikan kestabilan operasi.

• Periksa rintangan penebat sebelum pemasangan
• Pastikan penjajaran mekanikal yang betul bagi struktur yang dipasang pada tiang
• Sambungan pembumian selamat ke grid bumi sistem
• Lakukan ujian operasi manual dan elektrik sebelum penjanaan
• Sahkan pendawaian kawalan dan sambungan CT

Selepas pemasangan, ujian kefungsian termasuk operasi buka/tutup dan pengesahan masa harus diselesaikan sebelum penyepaduan sistem.

Soalan Lazim

S1: Apakah aplikasi utama Pemutus Litar Vakum Tiang Tunggal 27.5kV?
A: Ia digunakan terutamanya dalam sistem kuasa kereta api elektrik untuk menukar dan melindungi penyuap daya tarikan 27.5kV dan talian atas.

S2: Mengapakah teknologi vakum digunakan dalam pemutus litar ini?
A: Gangguan vakum menyediakan pemadaman arka yang cepat, kekuatan dielektrik yang tinggi, dan hayat elektrik yang panjang, menjadikannya sesuai untuk operasi yang kerap.

S3: Bolehkah ia digunakan untuk projek pengubahsuaian?
J: Ya, ia digunakan secara meluas dalam naik taraf retrofit minyak-ke-vakum kerana strukturnya yang padat dan reka bentuk bebas minyak.

S4: Apakah persekitaran yang sesuai untuknya?
J: Ia direka untuk persekitaran kereta api luar, termasuk kelembapan tinggi, pencemaran dan variasi suhu yang luas.

S5: Adakah ia memerlukan penyelenggaraan yang kerap?
J: Keperluan penyelenggaraan adalah minimum kerana pencelah vakumnya yang tertutup dan struktur mekanikal yang tahan lama.
