Pemutus Litar SF6 Jenis Tangki 66KV

Pemutus Litar SF6 Jenis Tangki 66KV (Model: LW36-66) ialah pemutus litar luar voltan tinggi yang direka untuk sistem penghantaran dan pengagihan kuasa 66KV dengan frekuensi berkadar 50Hz AC. Menggunakan gas SF6 sebagai medium penebat dan pemadam arka, ia menyediakan pensuisan yang boleh dipercayai, gangguan kerosakan dan perlindungan untuk pencawang, grid kuasa utiliti, kemudahan perindustrian dan projek tenaga boleh diperbaharui. Pemutus litar juga boleh digunakan sebagai pemutus ikatan bas dan untuk aplikasi pensuisan bank kapasitor.

Direka bentuk dengan struktur tangki hidup yang padat, LW36-66 meminimumkan ruang pemasangan sambil memberikan prestasi elektrik yang cemerlang dan kebolehpercayaan operasi jangka panjang. Mekanisme operasi spring termaju, kadar kebocoran SF6 yang rendah dan reka bentuk mesra penyelenggaraan menjadikannya penyelesaian ideal untuk rangkaian penghantaran voltan tinggi moden yang memerlukan operasi yang selamat, cekap dan stabil.

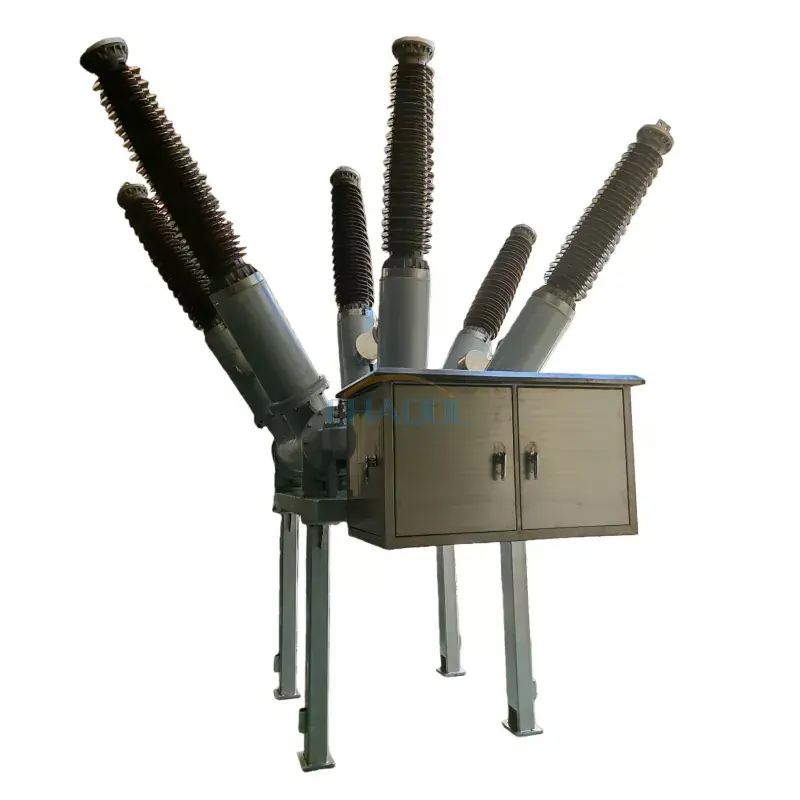

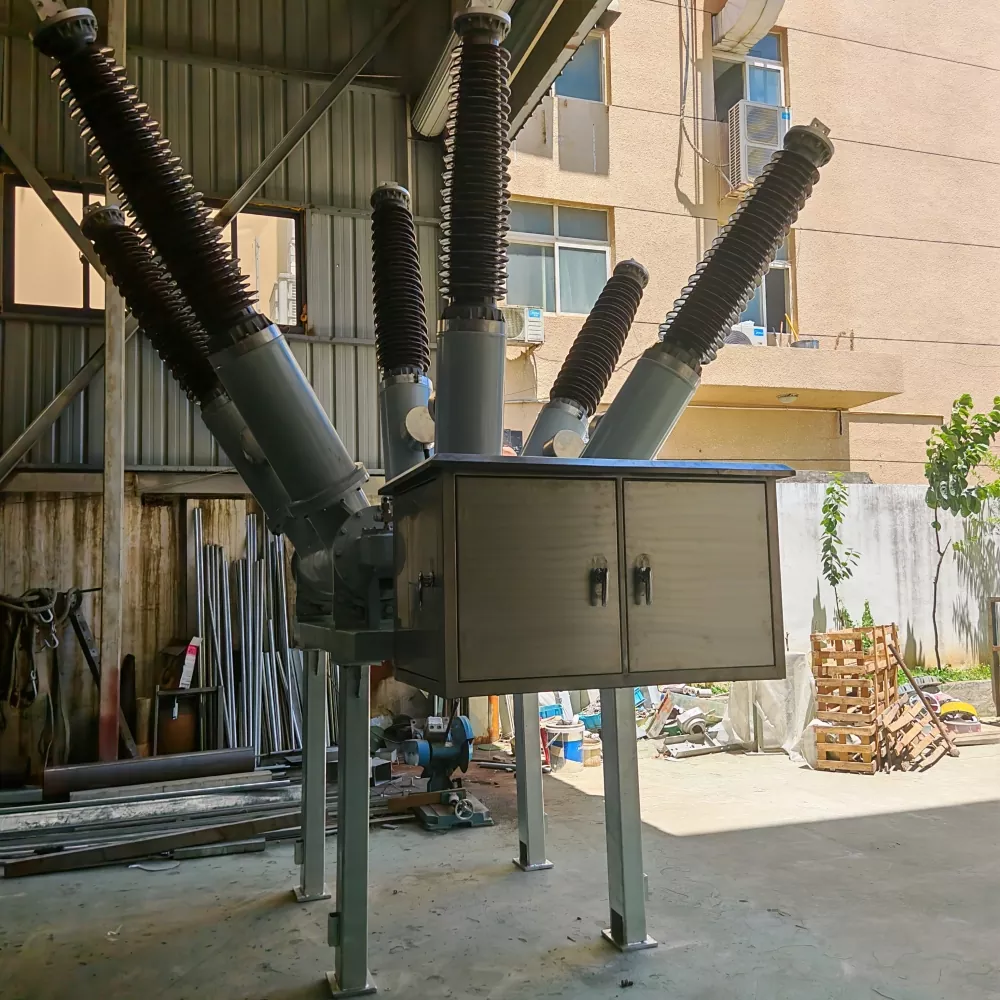

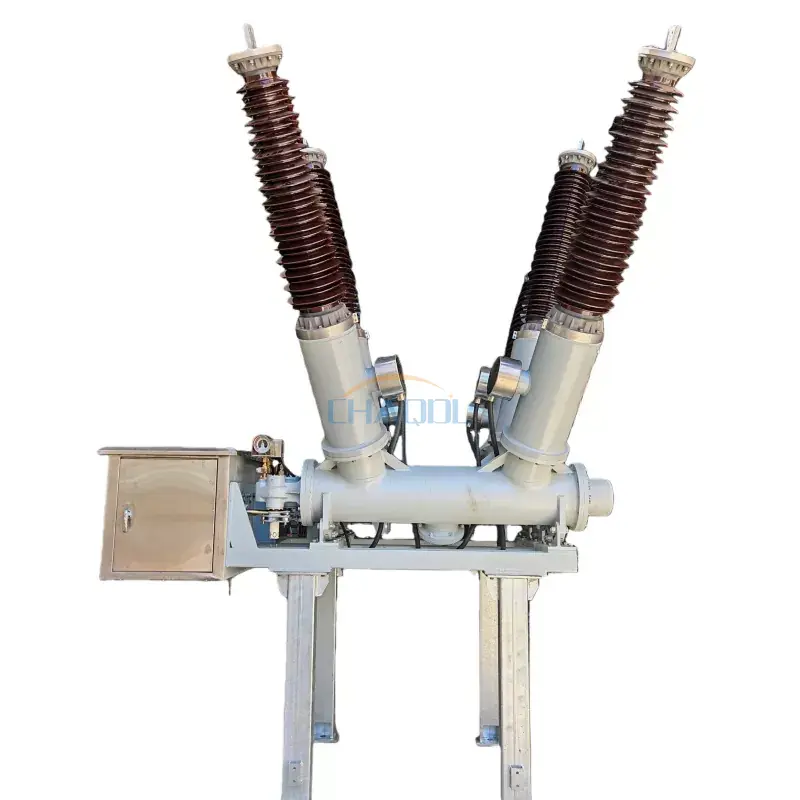

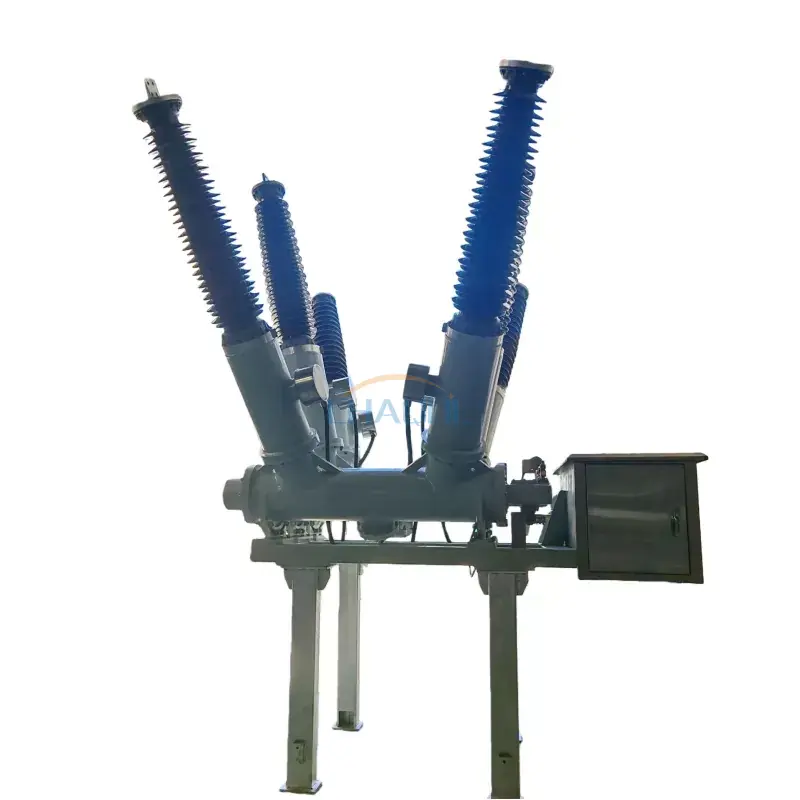

Foto Produk Sebenar

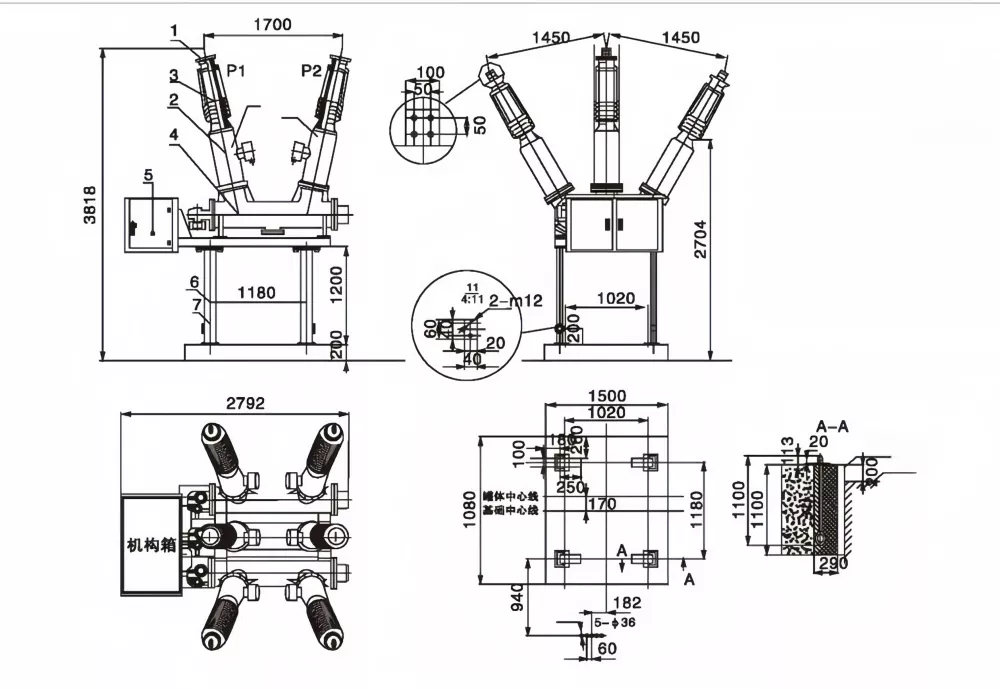

Rajah Dimensi Produk

Struktur Utama

• Blok terminal fasa tunggal aluminium bersalut perak untuk kekonduksian elektrik yang sangat baik.
• Sesendal keluar porselin berkekuatan tinggi dengan prestasi penebat yang unggul.
• Transformer arus terbina dalam (CT) untuk perlindungan dan pengukuran.
• Ruang pemadam arka SF6 yang dipasang di lantai dengan keupayaan mengganggu yang tinggi.
• Kabinet mekanisme mengintegrasikan mekanisme operasi spring dan komponen kawalan sekunder.
• Sokongan keluli saluran tergalvani tugas berat untuk pemasangan yang stabil.
• Berbilang terminal pembumian untuk keselamatan operasi yang lebih baik.

Ciri-ciri Produk

• Nilai semasa sehingga3150A, sesuai untuk aplikasi penghantaran beban berat.
• Teknologi penebat gas SF6 termaju memastikan kekuatan dielektrik yang sangat baik dan kepupusan arka yang boleh dipercayai.
• Daya tahan elektrik yang panjang dengan keupayaan gangguan gangguan 31.5kA dan sehingga 10,000 operasi mekanikal.
• Kadar kebocoran gas SF6 tahunan di bawah 0.5%, mengurangkan keperluan penyelenggaraan dan memastikan kebolehpercayaan pengedap jangka panjang.
• ThePemutus Litar SF6 Jenis Tangki 66KVdireka bentuk untuk persekitaran luar yang teruk, menyokong Tahap Pencemaran IV dan suhu ambien dari -40°C hingga +40°C.
• Pembinaan jenis tangki padat mengurangkan ruang pemasangan sambil meningkatkan kestabilan mekanikal.
• Sesuai untuk pemantauan jarak jauh, automasi pencawang dan aplikasi grid pintar moden.

Spesifikasi Teknikal

Spesifikasi Mekanisme Operasi

Aplikasi

ThePemutus Litar SF6 Jenis Tangki 66KVdigunakan secara meluas dalam sistem penghantaran dan pengedaran kuasa voltan tinggi di mana pensuisan dan perlindungan yang boleh dipercayai adalah penting.

• 66KV pencawang
• Rangkaian penghantaran dan pengedaran utiliti
• Loji penjanaan kuasa
• Penyepaduan grid tenaga boleh diperbaharui
• Sistem pengagihan kuasa industri
• Penukaran bank kapasitor
• Ikatan bas dan perlindungan penyuap
• Projek automasi grid pintar dan pencawang

Prinsip Kerja

Pemutus Litar SF6 Jenis Tangki 66KV menggunakan gas sulfur heksafluorida (SF6) sebagai kedua-dua medium penebat dan pelindapkejutan arka. Apabila sesentuh berpisah semasa operasi pensuisan, arka elektrik terhasil. Gas SF6 bertekanan tinggi menyejukkan dan menyahionkan arka dengan cepat, membolehkan arus kerosakan terganggu dengan selamat dan cekap. Mekanisme pengendalian spring bercas motor menyediakan operasi buka dan tutup pantas, memastikan perlindungan yang boleh dipercayai untuk sistem elektrik voltan tinggi.

Soalan Lazim

Apakah kegunaan Pemutus Litar SF6 Jenis Tangki 66KV?

Ia digunakan untuk pensuisan, perlindungan dan gangguan kerosakan dalam sistem penghantaran dan pengedaran 66KV, membantu mengekalkan operasi pencawang dan grid kuasa yang selamat dan boleh dipercayai.

Apakah kelebihan pemutus litar jenis tangki SF6?

Pemutus litar jenis tangki SF6 menawarkan prestasi penebat yang sangat baik, kapasiti gangguan yang tinggi, struktur padat, keperluan penyelenggaraan yang rendah dan hayat perkhidmatan mekanikal yang panjang.

Bolehkah pemutus litar ini digunakan untuk pensuisan bank kapasitor?

ya. LW36-66 sesuai untuk pensuisan bank kapasitor, aplikasi pengikat bas, dan perlindungan talian penghantaran voltan tinggi.

Adakah pemutus litar sesuai untuk persekitaran luar yang keras?

ya. Ia direka bentuk untuk beroperasi dengan pasti di bawah keadaan Tahap Pencemaran IV dan suhu ambien antara -40°C hingga +40°C, menjadikannya sesuai untuk pemasangan luar yang menuntut.
