Pemutus Litar SF6 Luaran 126KV

Pemutus Litar SF6 Luar 126KV (model LW36-126) ialah peranti pensuisan kelas penghantaran voltan tinggi yang direka untuk pencawang grid kuasa, sistem penghantaran utiliti dan rangkaian elektrik industri berskala besar. Ia digunakan secara meluas untuk kawalan, perlindungan, dan pensuisan arus beban, arus beban lampau, dan arus kerosakan litar pintas, dan juga boleh berfungsi sebagai pemutus litar ikatan dalam sistem kuasa yang saling berkaitan.

Pemutus Litar SF6 Luaran 126KV ini menggunakan gas sulfur heksafluorida (SF6) sebagai medium pelindapkejut dan penebat arka, digabungkan dengan satu lajur, pecah tunggal bagi setiap struktur tiang. Semasa gangguan, prinsip pemadaman arka tenaga kendiri menjana aliran gas berkelajuan tinggi di dalam ruang arka untuk menyejukkan dan memadamkan arka dengan cekap, memastikan prestasi pecah yang stabil dalam keadaan kerosakan yang tinggi.

Dilengkapi dengan mekanisme operasi spring motor dipacu CT dan sistem rantai mekanikal tiga peringkat, LW36-126 menawarkan prestasi pensuisan yang tepat, kebolehpercayaan mekanikal yang tinggi dan kestabilan operasi jangka panjang yang sangat baik dalam persekitaran luar yang menuntut.

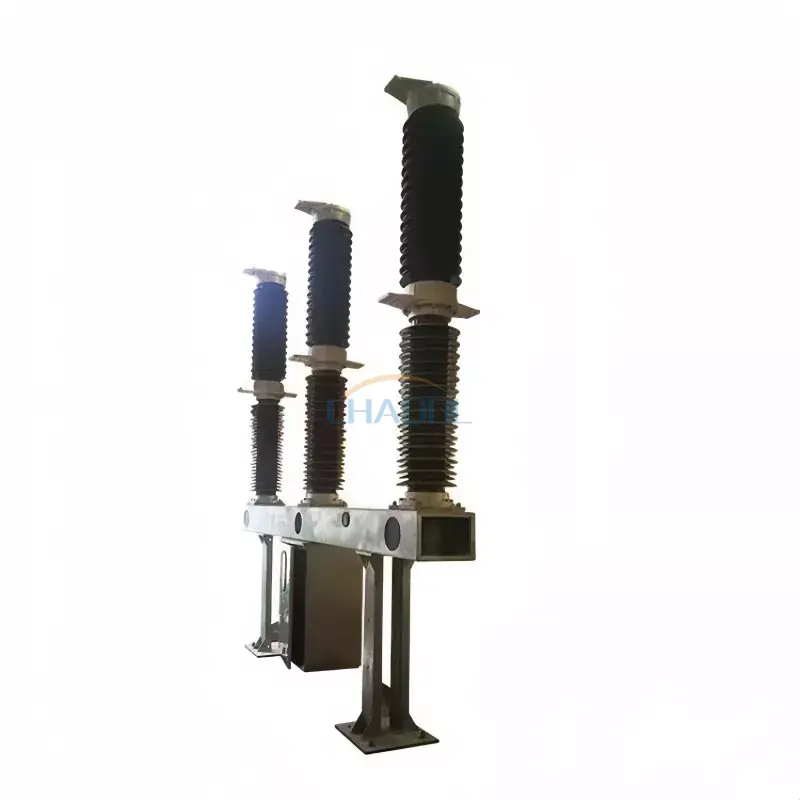

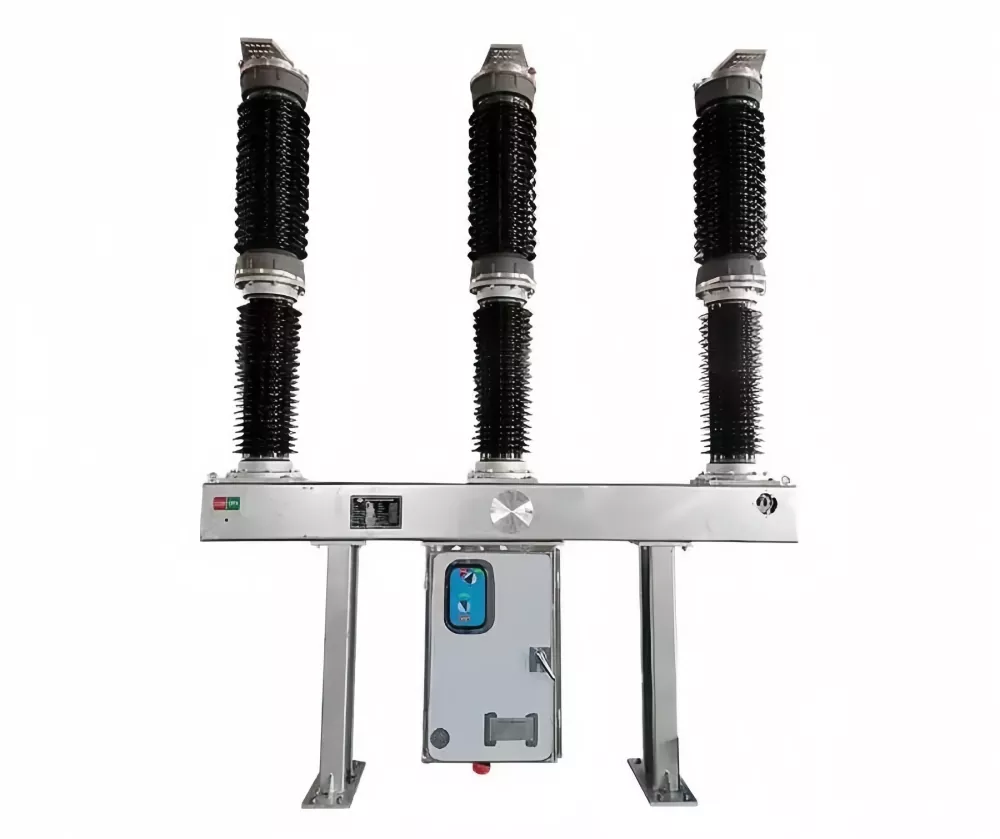

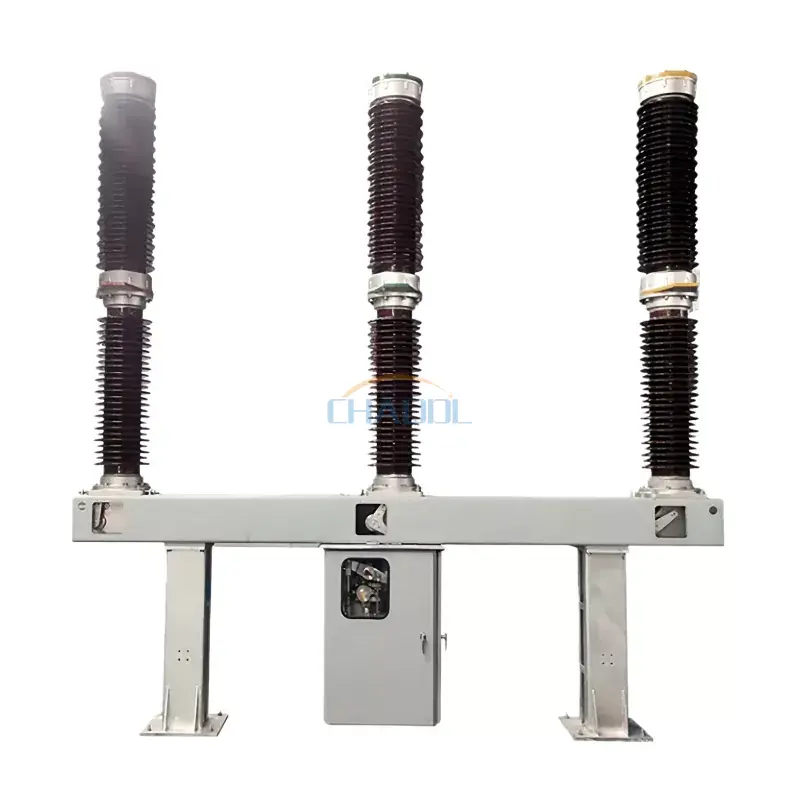

Penampilan Produk

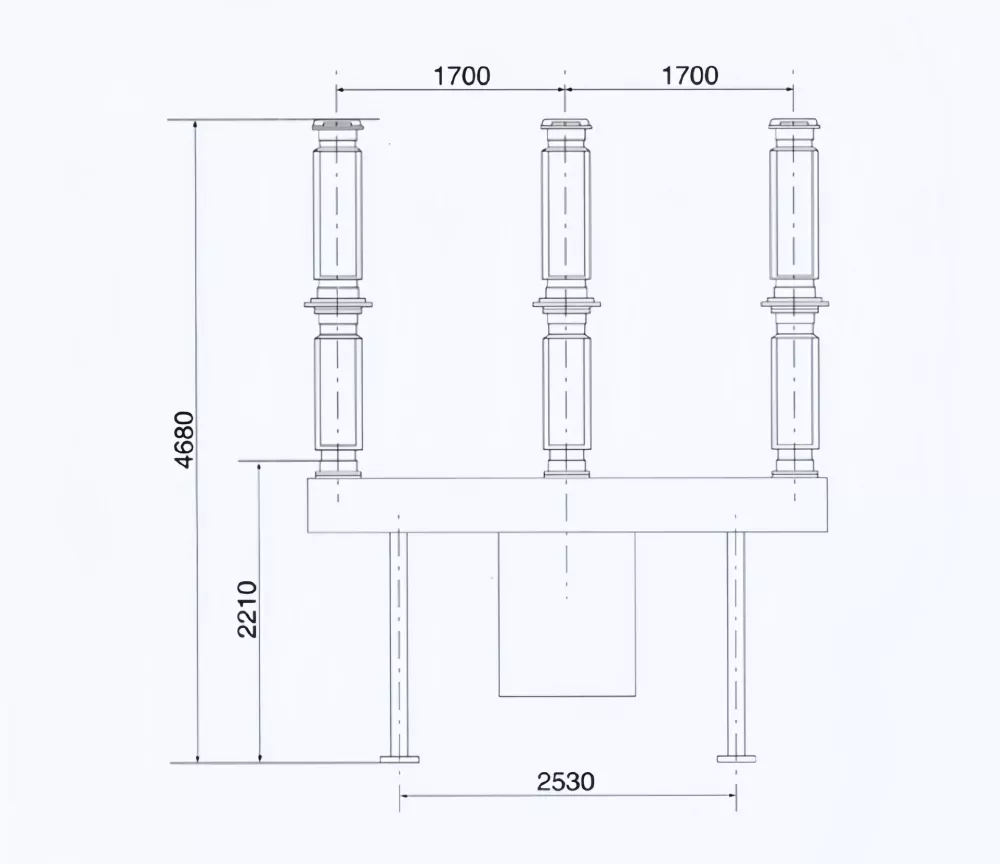

Rajah Dimensi Produk

Persekitaran Operasi

• Ketinggian pemasangan: ≤ 3000 meter dari aras laut
• Suhu persekitaran: -30°C hingga +40°C
• Kelajuan angin maksimum: ≤ 34 m/s
• Tahap pencemaran: Kelas III (25 mm/kV)

Parameter Teknikal

Ciri-ciri Produk

• Penebat gas SF6 termaju memastikan kepupusan arka dan prestasi dielektrik yang sangat baik.
• Reka bentuk tiang pemecah tunggal lajur tunggal mengurangkan kerumitan mekanikal dan meningkatkan kebolehpercayaan.
• Kapasiti pecah tinggi sehingga 40kA untuk gangguan tahap penghantaran.
• Mekanisme operasi spring dipacu CT memastikan operasi pensuisan yang stabil dan tepat.
• Sesuai untuk persekitaran luar yang keras dengan rintangan yang kuat terhadap pencemaran, angin dan variasi suhu.
• Hayat mekanikal yang panjang dengan keperluan penyelenggaraan yang rendah untuk pengendali grid.
• Serasi dengan automasi pencawang moden dan sistem kawalan jauh.

Struktur Produk & Prinsip Kerja

Pemutus Litar SF6 Luar 126KV terdiri daripada ruang pemadam arka yang dipenuhi gas SF6, penyepaduan pengubah semasa, mekanisme pengendalian, struktur sokongan penebat dan sistem kepungan keluli. Gas SF6 bertindak sebagai kedua-dua penebat dan medium pelindapkejutan arka, memberikan kekuatan dielektrik yang tinggi dan pemulihan pantas selepas gangguan.

Semasa keadaan kerosakan, mekanisme pengendalian memacu sesentuh bergerak untuk memisahkan, menghasilkan aliran gas SF6 berkelajuan tinggi di dalam ruang arka. Aliran udara ini menyejukkan dan menyahionkan arka dengan pantas, memastikan gangguan selamat arus kerosakan voltan tinggi. Sistem rangkaian mekanikal tiga peringkat memastikan operasi tiang yang disegerakkan dan konsistensi pecah yang tinggi.

Aplikasi

• Pencawang penghantaran voltan tinggi
• Sistem penyambungan grid kuasa
• Rangkaian penghantaran dan pengedaran utiliti
• Stesen kuasa hidro dan haba
• Sistem kuasa voltan tinggi industri
• Projek infrastruktur dan tenaga berskala besar
• Sistem kuasa kereta api dan pengangkutan

Soalan Lazim

Apakah aPemutus Litar SF6 Luaran 126KVdigunakan untuk?

Ia digunakan untuk mengganggu dan mengawal arus elektrik voltan tinggi dalam rangkaian penghantaran, memastikan operasi yang selamat bagi pencawang dan sistem kuasa semasa kerosakan atau operasi pensuisan.

Mengapakah gas SF6 digunakan dalam pemutus litar?

Gas SF6 mempunyai sifat penebat dan pelindapkejutan arka yang sangat baik, membolehkan gangguan arus kerosakan voltan tinggi yang cekap sambil mengekalkan saiz peralatan yang padat.

Adakah LW36-126 sesuai untuk pemasangan luar?

ya. ThePemutus Litar SF6 Luaran 126KVdireka khusus untuk pencawang luar dan boleh beroperasi dengan pasti dalam keadaan persekitaran yang teruk.

Apakah kelebihan berbanding pemutus litar tradisional?

Berbanding dengan pemutus berasaskan minyak, pemutus litar SF6 menawarkan kebolehpercayaan yang lebih tinggi, penyelenggaraan yang lebih rendah, kepupusan arka yang lebih cepat dan prestasi yang lebih baik dalam keadaan voltan tinggi.
