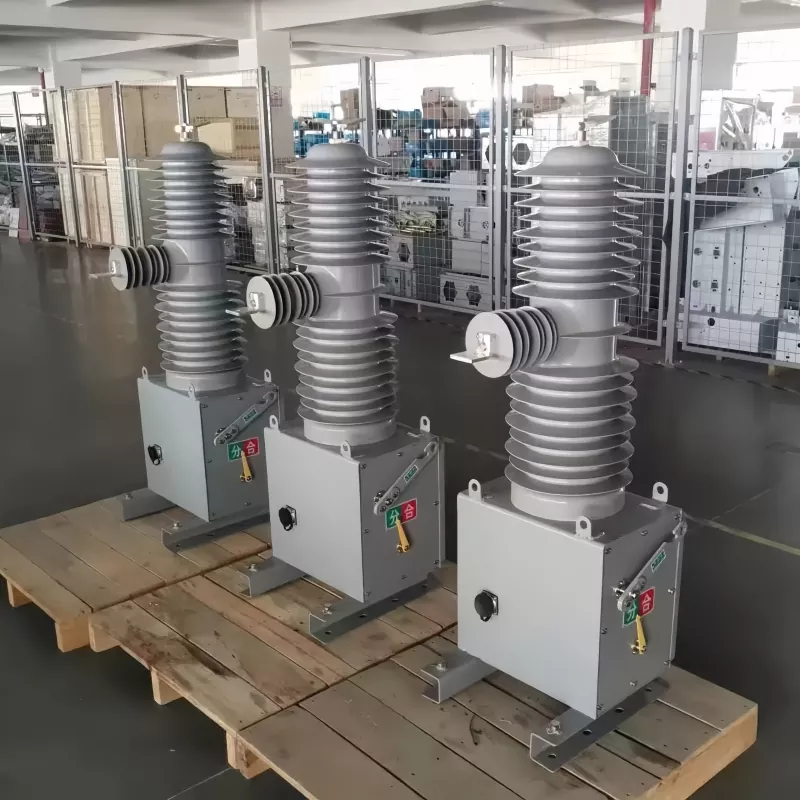

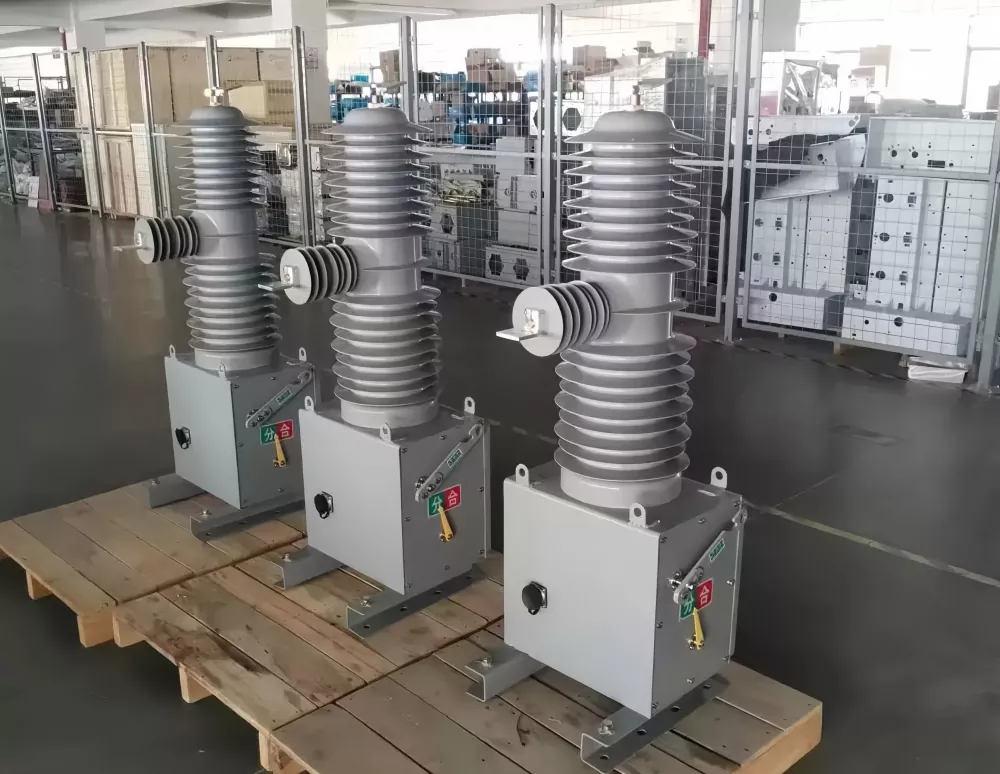

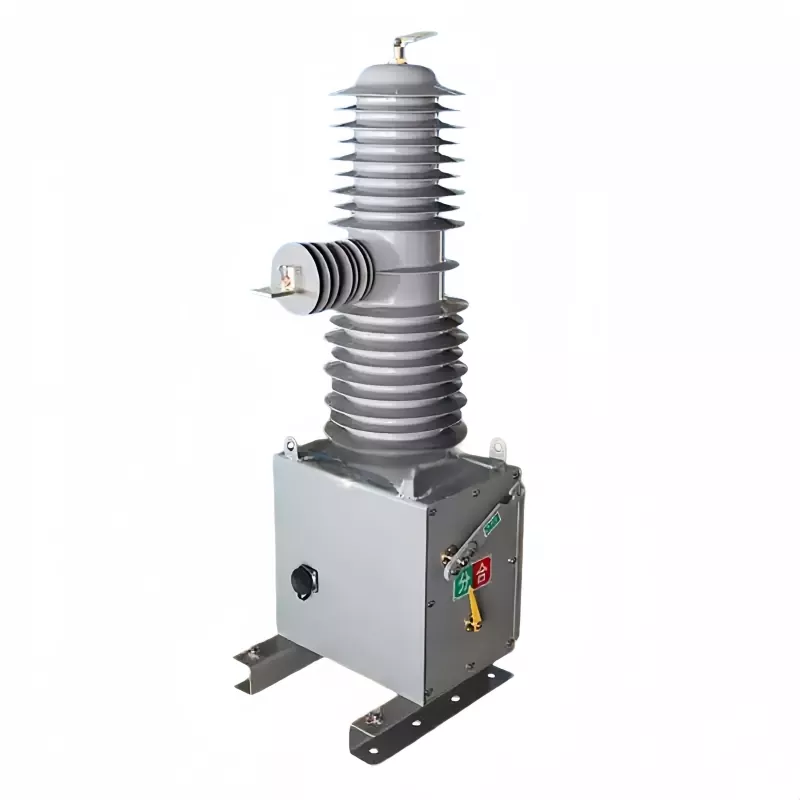

ThePemutus Litar Luaran Tiang Tunggal 33kVdireka untuk pensuisan dan perlindungan yang boleh dipercayai dalam sistem pengagihan overhed voltan sederhana. Ia digunakan secara meluas untuk mengganggu arus beban, arus kerosakan, dan keadaan litar pintas dalam rangkaian kuasa moden. Dengan struktur luar yang teguh dan prestasi pemadam arka yang dioptimumkan, peralatan ini memastikan operasi yang stabil walaupun dalam keadaan persekitaran yang teruk.
Dibina dengan mekanisme pengendalian magnet kekal dan komponen penebat berkekuatan tinggi, yangPemutus Litar Luaran Tiang Tunggal 33kVmemberikan respons pantas, hayat perkhidmatan yang panjang dan keperluan penyelenggaraan yang minimum, menjadikannya sesuai untuk grid utiliti, pencawang dan sistem pengagihan kuasa industri.
|
Projek |
Nilai Berangka |
|
Voltan Ternilai |
35 kV |
|
Nilai Semasa |
630/1250A |
|
Kekerapan Dinilai |
50/60Hz |
|
1-Minute Kuasa-Frekuensi Menahan Voltan |
80/95 kV |
|
Impuls Kilat Menahan Voltan (Puncak) |
185 kV |
|
Dinilai Arus Pemutus Litar pintas |
20/25/31.5 kA |
|
Dinilaikan Arus Pembuatan Litar pintas (Puncak) |
80 kA |
|
Puncak Dinilai Menahan Arus |
80 kA |
|
4S Jangka Pendek Menahan Arus |
31.5 kA |
|
Kitaran Operasi Ternilai |
Buka–0.3s–Tutup/Buka–180s–Tutup/Buka–180s–Tutup/Buka–60s–Pulihkan |
|
Operasi Pemutus Litar pintas Dinilai |
30 kali |
|
Kehidupan Mekanikal |
20,000 kali |
|
Voltan Kawalan Mekanisme Magnet Kekal |
DC220V |
|
Litar Sekunder Ujian Voltan Tahan Frekuensi Kuasa 1 Minit |
2 kV |
|
Nama Parameter |
Data |
|
Hubungi Gap |
18±1 mm |
|
Hubungi Overtravel |
4±0.5 mm |
|
Kelajuan Pembukaan |
1.4-1.8m/s |
|
Kelajuan Penutupan |
0.8-1.2m/s |
|
Masa Lantunan Penutupan Kenalan |
<=5 ms |
|
Jarak Pusat Fasa ke Fasa |
560±2 mm |
|
Asynchrony Penukaran Tiga Fasa |
<=3 ms |
|
Rintangan Gelung Pengalir Fasa ke Fasa |
µΩ |
|
Masa Penutupan |
25-45 ms |
|
Waktu Pembukaan |
20-45 ms |
|
Berat badan |
100 Kg |
Pemasangan yang betul bagiPemutus Litar Luaran Tiang Tunggal 33kVadalah penting untuk memastikan kebolehpercayaan jangka panjang dan operasi yang selamat. Unit hendaklah dipasang pada struktur tiang yang stabil atau rangka keluli dengan sambungan pembumian yang betul.
Selepas pemasangan, ujian pensuisan tanpa beban perlu dilakukan untuk memastikan operasi lancar dan pemasaan mekanisme yang betul.
1. Suhu udara ambien: -30°C hingga +60°C;
2. Ketinggian: Tidak melebihi 2000 meter;
3. Kelajuan angin: Tidak melebihi 34 m/s;
4. Getaran atau aktiviti seismik yang berasal dari luar alat suis dan peralatan kawalan adalah diabaikan;
5. Tahap pencemaran: Tahap IV;
6. Suhu penyimpanan: -40°C hingga +85°C.
S1: Apakah fungsi utama Pemutus Litar Luar Tiang Tunggal 33kV?
J: Ia digunakan untuk mengganggu dan mengasingkan arus kerosakan dalam sistem pengagihan overhed voltan sederhana, memastikan operasi grid selamat dan perlindungan peralatan hiliran.
S2: Bolehkah pemutus litar ini beroperasi dalam persekitaran luar yang keras?
J: Ya, ia direka untuk pencemaran tinggi, angin kencang, dan variasi suhu yang luas, menjadikannya sesuai untuk kegunaan luar jangka panjang.
S3: Adakah Pemutus Litar Luaran Tiang Tunggal 33kV memerlukan penyelenggaraan yang kerap?
J: Reka bentuk ini bebas penyelenggaraan dalam keadaan operasi biasa, terima kasih kepada mekanisme yang dimeterai dan komponen tahan lama.
S4: Apakah jenis kaedah pemasangan yang disyorkan?
J: Pemasangan tiang dengan pembumian selamat disyorkan untuk keselamatan dan prestasi optimum.
S5: Apakah tahap perlindungan yang disokongnya?
A: Ia direka untuk penebat tinggi dan rintangan pencemaran, sesuai untuk persekitaran pencemaran Tahap IV.
