Suis Pemutus Luar 12KV

Model:GW9-12

Suis pemutus sambungan luar 12KV Anqiang Power boleh digunakan untuk operasi satu fasa dalam sistem talian tiga fasa. Ia adalah peranti pensuisan voltan tinggi satu kutub yang biasanya digunakan dalam grid kuasa 12KV luar untuk membuka dan menutup litar di bawah keadaan tanpa beban. Ia mempunyai cangkuk tarik tetap dan mekanisme mengunci diri, dan dikendalikan dengan kayu cangkuk bertebat untuk operasi yang fleksibel dan boleh dipercayai.

Hantar Pertanyaan

Penerangan Produk

Suis pemutus luar 12KV Anqiang Power menampilkan struktur bukaan menegak tunggal pecah. Penebat sokongan suis putus kutub tunggal dipasang pada bingkai asas masing-masing dan terutamanya terdiri daripada tapak, penebat sokongan, komponen litar konduktif utama dan peranti mengunci diri. Ia menggunakan struktur suis pisau untuk membuka dan menutup litar. Suis pemutus voltan tinggi luaran jenis anti-pencemaran memenuhi keperluan pengguna di kawasan tercemar teruk dan berkesan menyelesaikan masalah kilat over semasa operasi suis putus sambungan.

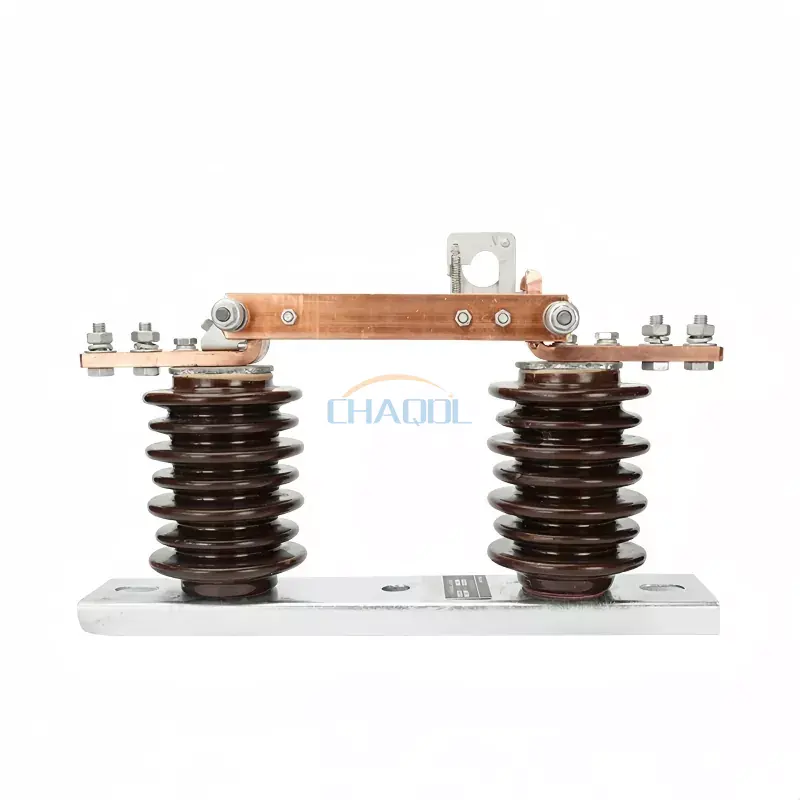

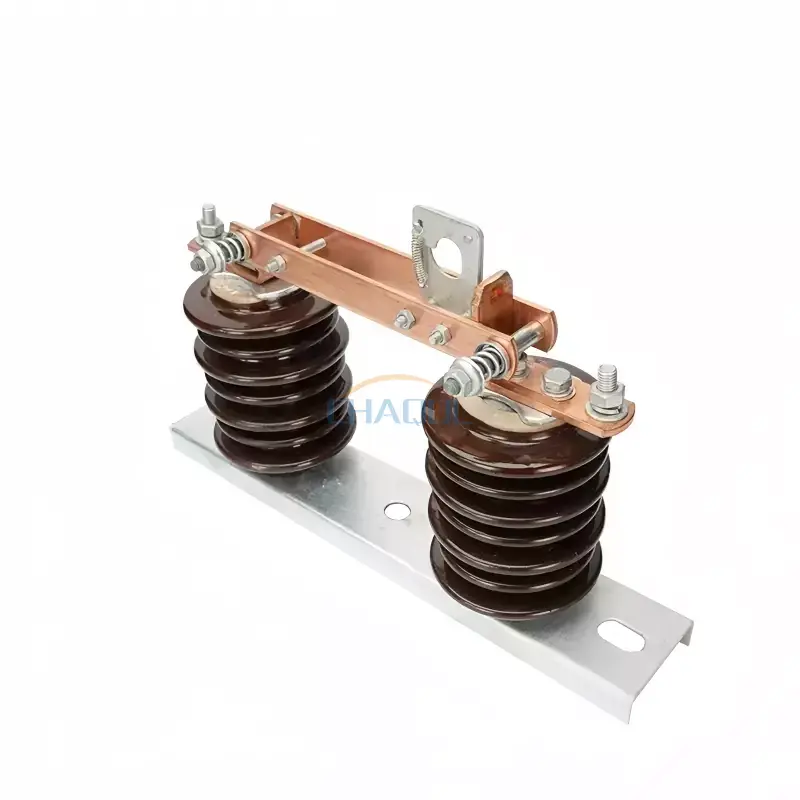

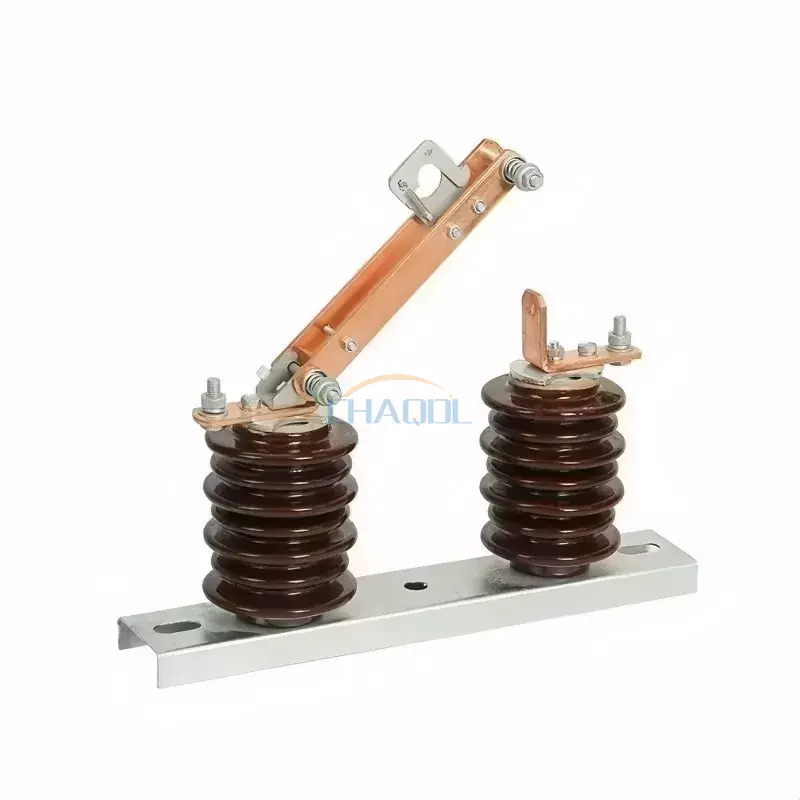

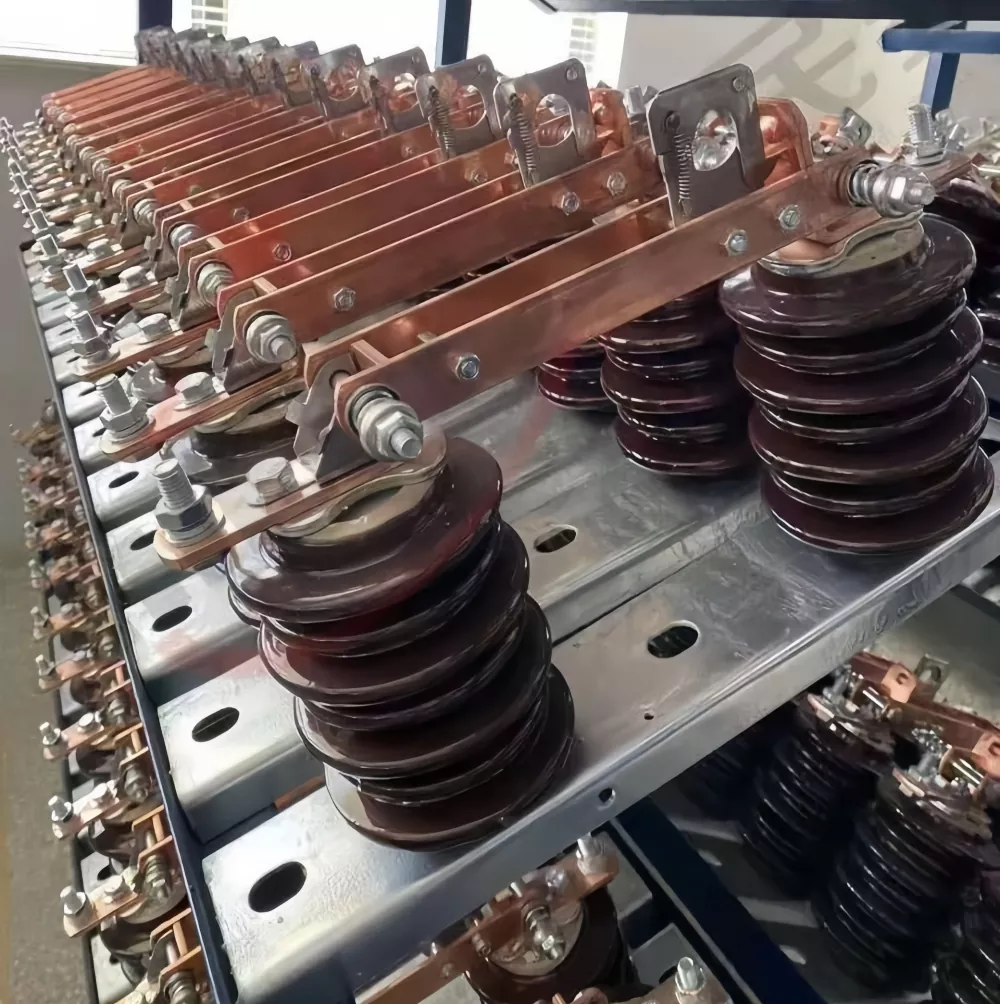

Foto produk

12KV Outdoor Disconnecting Switch

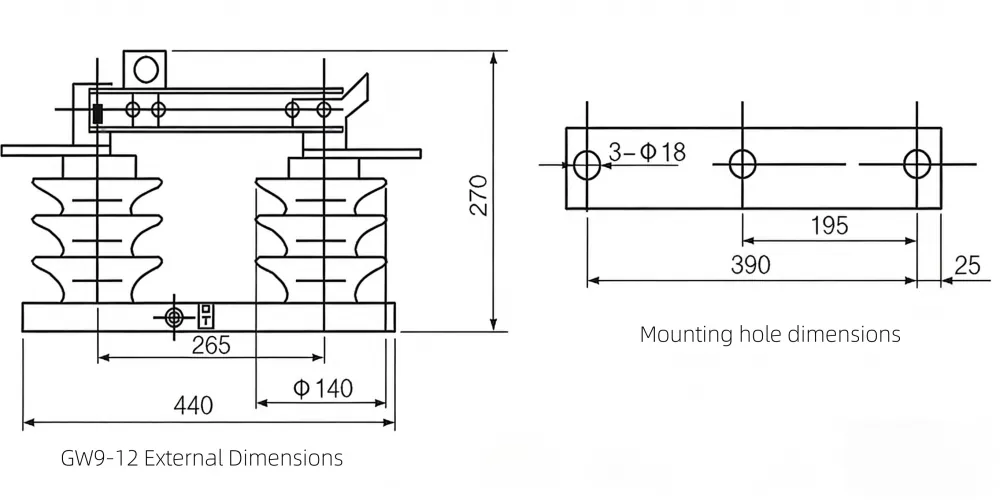

Gambar rajah dimensi produk

12KV Outdoor Disconnecting Switch

Parameter Teknikal

Nama Projek		Nilai parameter
Voltan terkadar		10KV	15KV
Voltan operasi maksimum		12Kv	17.5KV
Tahap penebat yang dinilai	Kekerapan kuasa 1 minit menahan voltan	42/48KV	55/65KV
	Impuls kilat menahan voltan	75/85 KV	105/120KV
Kekerapan dinilai		50 Hz
Nilai semasa		200/400A	630/1250A
4s dinilai tahan masa singkat menahan arus		6.3/12.5kA	20/31.5kA
Jarak rayap		300mm	380mm
Kehidupan mekanikal		2000 kali
Puncak ternilai menahan arus		16/31.5kA		50/80kA

Prinsip Kerja

Suis pemutus luar 12KV ini dikendalikan menggunakan kayu cangkuk penebat semasa membuka dan menutup. Kayu cangkuk penebat melibatkan cangkuk pengunci suis putus. Menarik cangkuk pengunci ke arah pembukaan melepaskan mekanisme penguncian sendiri, menyebabkan plat konduktif yang disambungkan berputar dan melakukan tindakan pembukaan. Semasa penutupan, kayu cangkuk penebat menolak cangkuk pengunci suis putus, memutarkan aci dan menyebabkan plat konduktif yang disambungkan berputar ke kedudukan tertutup. Pada ketika ini, mekanisme mengunci diri mengunci suis putus dalam kedudukan tertutup.

Teg Panas: Suis Pemutus Luar 12KV, Suis Pemutus Voltan Tinggi, Alat Suis Elektrik Luaran
