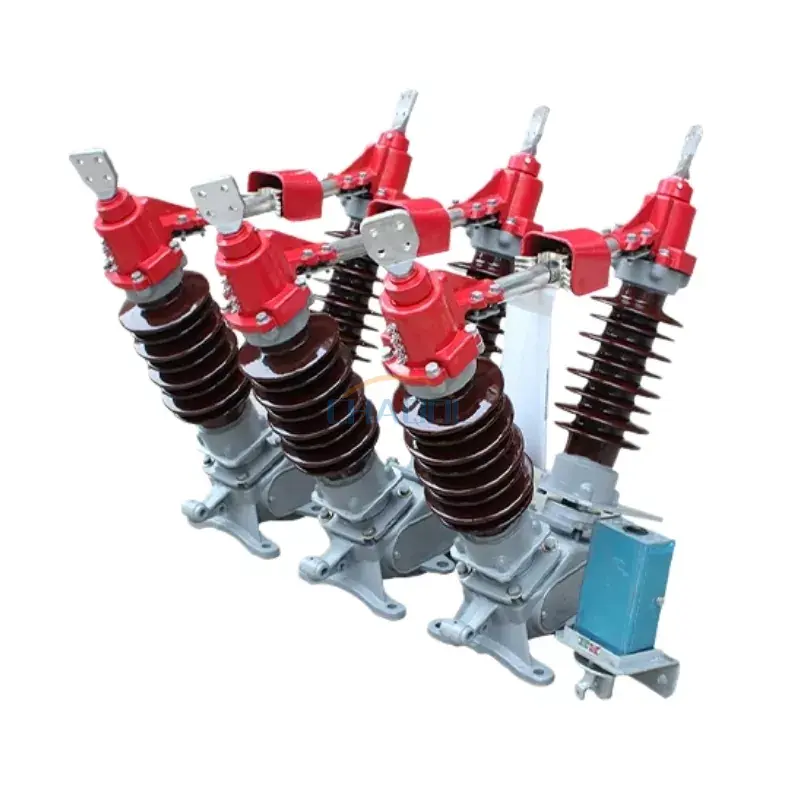

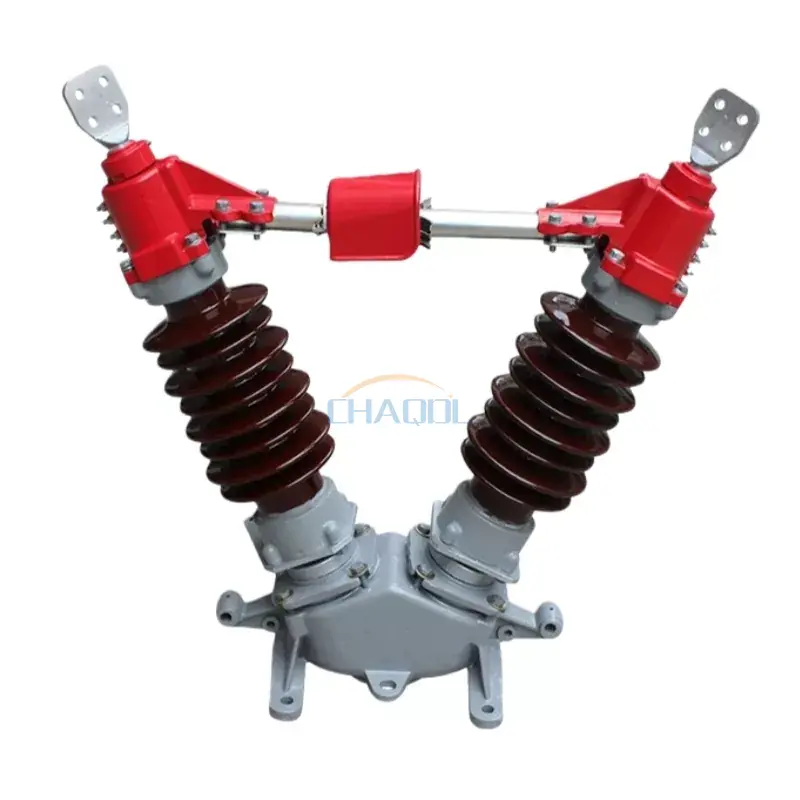

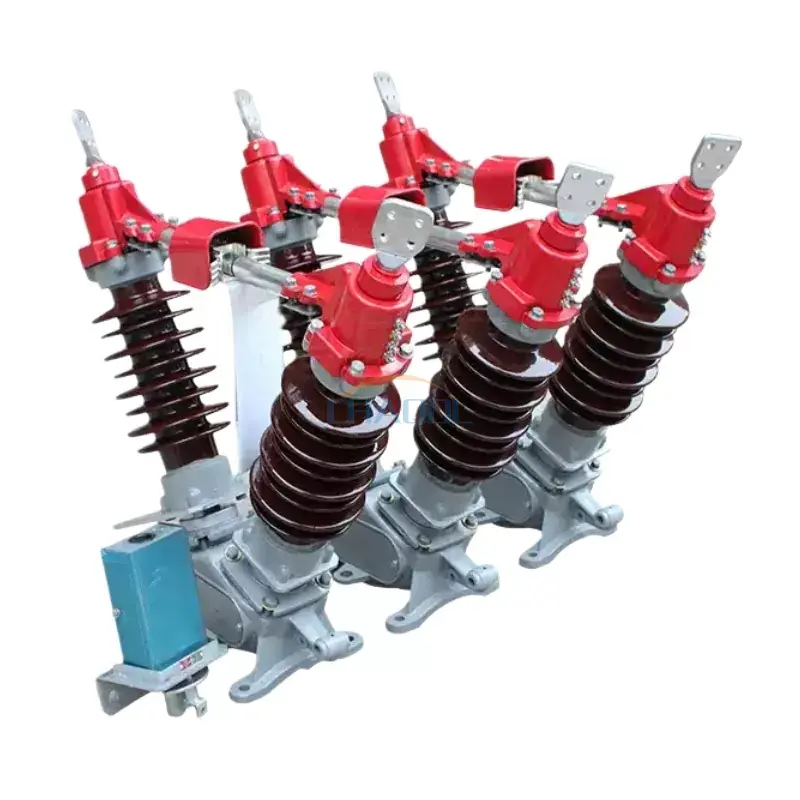

Suis Pemutus Luar 40.5KV

Model:GW5-40.5

Suis pemutus luar 40.5KV Anqiang Power yang dibangunkan secara bebas ialah lajur dua, pemisah mendatar, jenis buka tengah, dan boleh dilengkapi dengan suis pembumian pada satu atau kedua-dua sisi. Ia ialah peranti voltan tinggi luar yang sesuai untuk aplikasi AC 50Hz, dengan tahap voltan terkadar 40.5KV, 72.5KV dan 126KV. Kami boleh menyesuaikannya mengikut lukisan atau keperluan pelanggan.

Hantar Pertanyaan

Penerangan Produk

Siri GW5Suis Pemutus Luar 40.5KVdireka untuk rangkaian penghantaran dan pengedaran voltan sederhana dan tinggi yang beroperasi di bawah keadaan AC 50Hz. Ia digunakan secara meluas dalam pencawang dan stesen janakuasa untuk mengasingkan litar dengan selamat di bawah voltan tanpa arus beban. Struktur ini menggunakan mekanisme pembukaan jenis V mendatar dua lajur, memastikan pelepasan elektrik yang stabil dan kebolehpercayaan mekanikal yang kuat dalam persekitaran luar yang keras.

Berbanding dengan suis pengasingan tradisional, iniSuis Pemutus Luar 40.5KVmemberikan rintangan angin yang lebih baik, prestasi anti-pencemaran yang dipertingkatkan, dan sistem sentuhan yang lebih stabil, menjadikannya sesuai untuk operasi jangka panjang di kawasan pantai, padang pasir dan kelembapan tinggi.

Ciri Reka Bentuk Utama

Struktur bukaan mendatar berbentuk dua lajur V untuk kestabilan yang lebih baik
Reka bentuk tiang modular dengan porselin berkekuatan tinggi atau penebat komposit
Menyokong mod operasi manual dan bermotor
Konfigurasi pembumian pilihan: tidak dibumikan, dibumikan tunggal, dibumikan dua kali
Sistem saling kunci mekanikal antara bilah utama dan bilah pembumian untuk keselamatan
Rintangan kakisan yang dipertingkatkan untuk perkhidmatan jangka panjang luaran

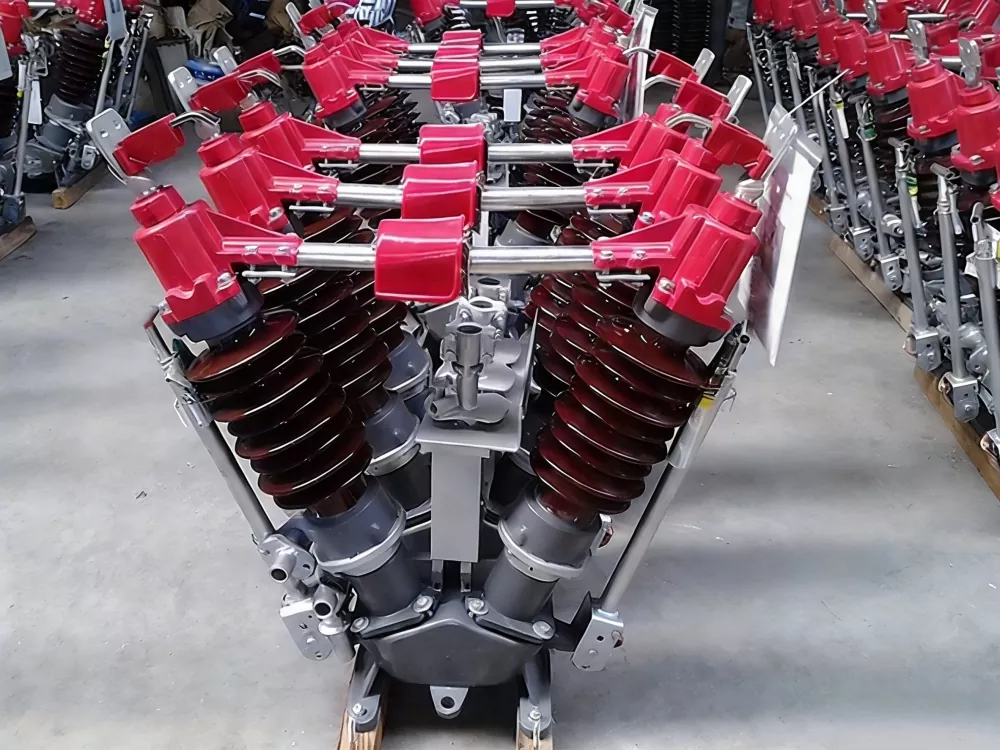

Foto Produk Sebenar

40.5KV Outdoor Disconnecting Switch

Parameter Teknikal

Nama Projek			Nilai parameter
Voltan terkadar			40.5KV	72.5KV			126KV
Tahap penebat yang dinilai	Kekerapan kuasa 1 minit menahan voltan		95/115 KV	140/160 KV			230/245KV
	Impuls kilat menahan voltan		185/215 KV	325/375 KV			550/630 KV
Kekerapan dinilai			50 Hz
Nilai semasa			630/1250A	1600A			2000A
Tempoh litar pintas yang dinilai			4/2s
Beban mekanikal terminal yang diberi nilai	Beban longitudinal mendatar		750N	1000N
	Beban sisi mendatar		500N	750N
	Daya menegak		750N	1000N
Jarak rayap			1013/1256mm	1813/2248mm
Kehidupan mekanikal			2000 kali
Mekanisme yang dikendalikan secara manual			CS17，CS17G
Mekanisme operasi dipacu motor		Model	CJ5/CJ6
		Voltan motor	AC220/380，DC220
		Kawalan voltan litar	AC220，DC220
		Masa buka (pemutus litar)	6±1s
Berat produk		Tidak berasas	360kg		500kg	800kg
		Pembumian tunggal	390kg		560kg	900kg
		Pembumian berganda	430kg		620kg	1000kg

Rajah Dimensi Produk

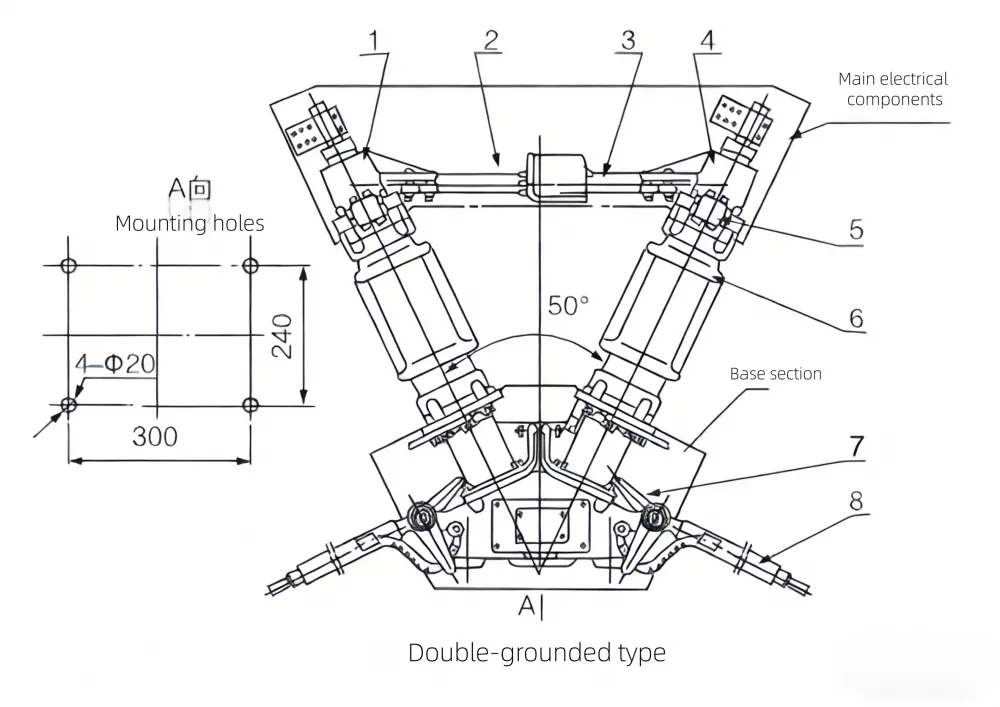

GW5-40.5KV Rajah Dimensi Suis Pemutus Luar

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Blok terminal
2. Kenalan utama
3. Jari sentuh utama
4. Blok terminal
5. Membumikan jari sentuh
6. Penebat pos
7. Hadkan plat
8. Suis pembumian

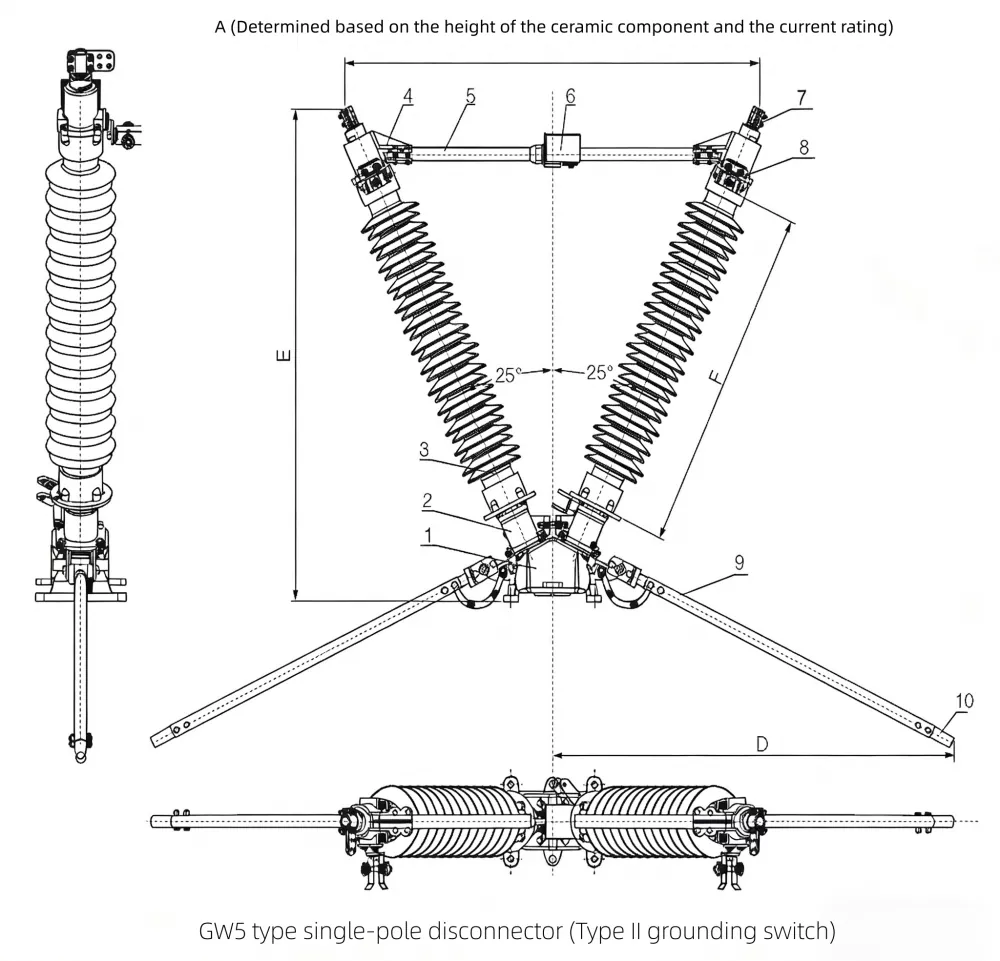

GW5-126 Rajah Dimensi Suis Putus Sambungan Luaran

Outdoor High Voltage Disconnect Switch Diagram

1. Pangkalan
2. Sokongan
3. Tiang penebat
4. Blok terminal
5. Batang pengalir aci bulat
6. Rod pengalir aci persegi
7. Pengapit terminal
8. Suis pembumian sesentuh pegun
9. Tiub aluminium suis pembumian
10. Sentuhan suis pembumian

Perbandingan Dengan Produk Serupa

Item Penilaian	Suis Pemutus Luaran GW5 40.5KV kami	Model Pesaing Konvensional
Kestabilan struktur	Reka bentuk bertetulang jenis V lajur dua dengan rintangan angin yang lebih tinggi	Struktur lajur tunggal, kestabilan mekanikal yang lebih rendah
Prestasi kenalan	Jari sentuh bersalut perak, pengagihan tekanan yang dioptimumkan	Sentuhan tembaga standard, haus lebih cepat
Ketahanan luar	Salutan anti-karat + sistem penebat bertetulang	Salutan asas, prestasi pantai terhad
Fleksibiliti operasi	Menyokong operasi manual + bermotor dengan perlindungan interlock	Selalunya operasi manual sahaja
Kos penyelenggaraan	Rendah kerana hayat mekanikal yang panjang (2000 kitaran)	Kekerapan penyelenggaraan yang lebih tinggi

Senario Aplikasi

TheSuis Pemutus Luar 40.5KVdigunakan secara meluas dalam:

Pencawang voltan tinggi dan limbung suis
Sistem pengasingan talian penghantaran kuasa
Rangkaian pengagihan kuasa industri
Titik sambungan grid tenaga boleh diperbaharui (ladang angin & solar)
Projek menaik taraf grid bandar dan luar bandar

Dengan reka bentuk mekanikal yang teguh dan prestasi elektrik yang stabil, pemutus ini merupakan pilihan yang boleh dipercayai untuk pengendali yang memerlukan keselamatan jangka panjang dan kecekapan operasi dalam persekitaran luar.
