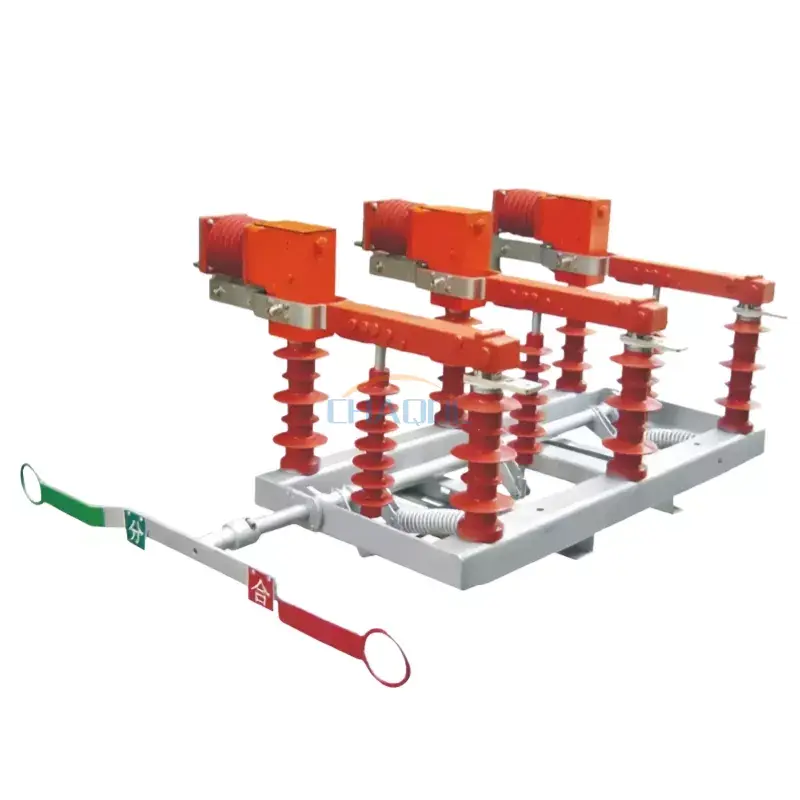

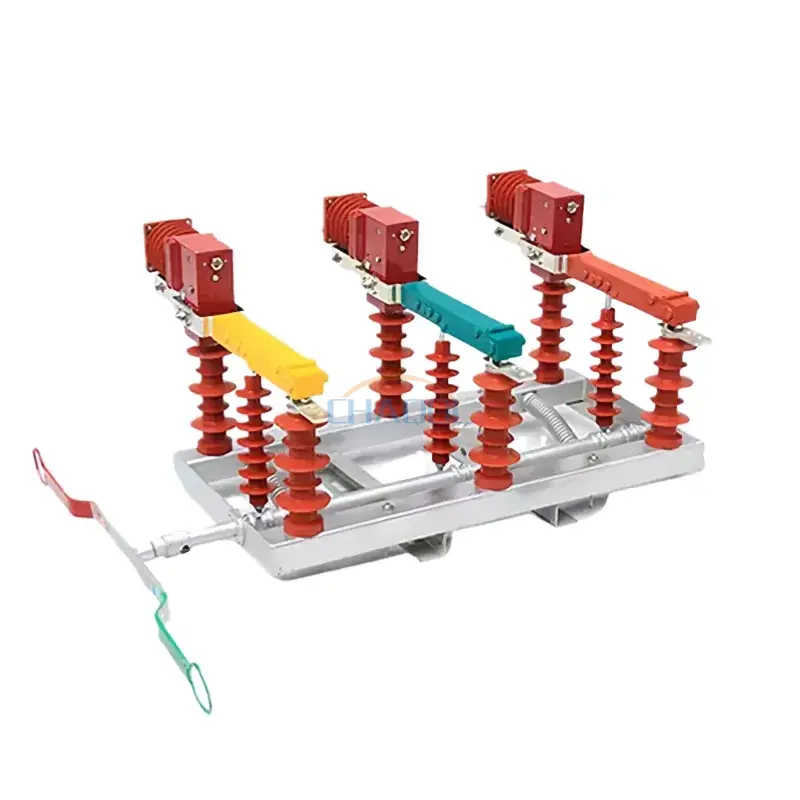

Suis beban voltan tinggi luaran ini direka bentuk untuk pensuisan dan perlindungan yang boleh dipercayai dalam rangkaian pengedaran voltan sederhana. Direka dengan struktur pemadam arka vakum yang digabungkan dengan sistem pengasingan mekanikal, ia memastikan prestasi gangguan yang stabil di bawah keadaan beban dan kerosakan. Ia digunakan secara meluas dalam sistem pengagihan kuasa untuk utiliti, loji perindustrian, kemudahan perlombongan dan infrastruktur kimia, di mana keselamatan dan kesinambungan operasi adalah kritikal.

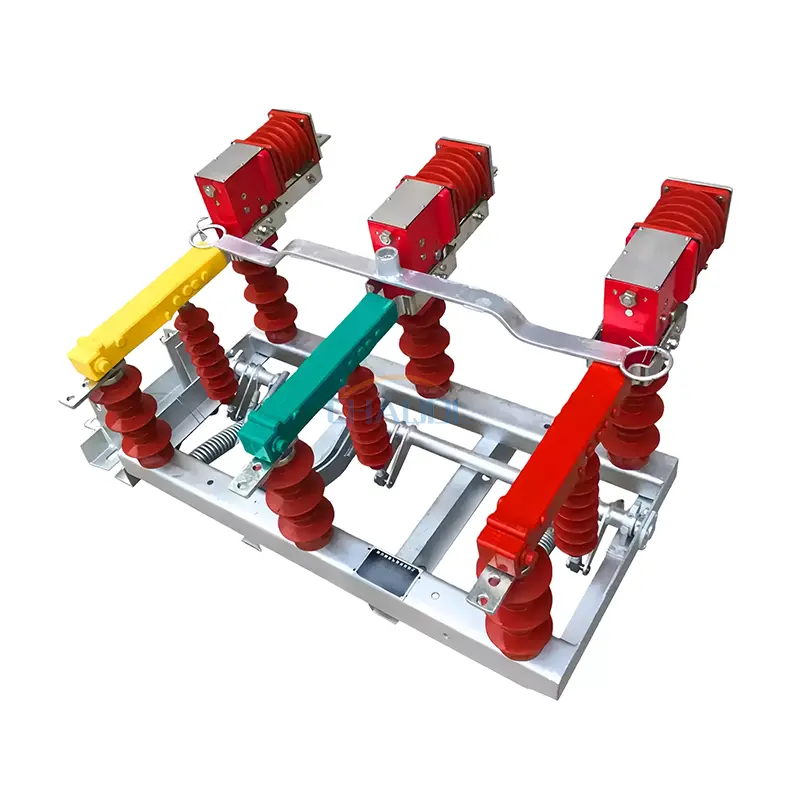

Produk ini menggunakan susun atur struktur modular yang memudahkan pemasangan pada konfigurasi dipasang pada tiang atau pencawang. Sistem penebat tertutupnya meningkatkan kebolehsuaian alam sekitar, membolehkan operasi yang stabil di bawah kelembapan, habuk dan turun naik suhu. Dalam aplikasi kejuruteraan praktikal, Suis Beban Voltan Tinggi Luaran sering digunakan sebagai peranti pensuisan utama dalam unit utama gelang dan sistem automasi pengedaran.
|
Nama Projek |
Nilai parameter |
|
|
Voltan terkadar |
12KV |
|
|
Kekerapan dinilai |
50Hz |
|
|
Nilai semasa |
630A |
|
|
Arus pemecah beban aktif dinilai |
630A |
|
|
Arus putus gelung tertutup yang dinilai |
630A |
|
|
5% daripada arus pemutus beban aktif yang dinilai |
31.5A |
|
|
Pengecasan kabel berkadar dan arus putus |
10A |
|
|
Kapasiti pecah pengubah tanpa beban diberi nilai |
1600KVA |
|
|
Arus pecah berkadar bank kapasitor |
100A |
|
|
Kekerapan kuasa 1 minit menahan voltan |
42/48KV |
|
|
Impuls kilat menahan voltan |
75/85KV |
|
|
Dinilai tahan masa singkat semasa (kestabilan terma) |
20KA |
|
|
Tempoh litar pintas yang dinilai |
4S |
|
|
Puncak ternilai menahan arus (kestabilan dinamik) |
50KA |
|
|
Dinilai semasa membuat litar pintas |
50KA |
|
|
Kehidupan mekanikal |
10000次 |
|
|
Ketebalan pemakaian yang dibenarkan bagi sesentuh pemadam arka vakum |
1mm |
|
|
Tork operasi manual |
≤200N.m |
|
|

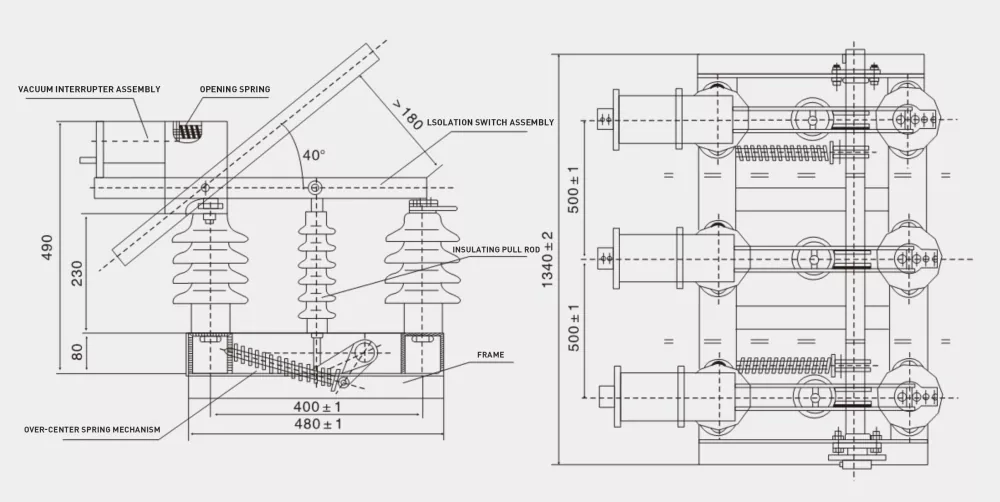

Pemasangan dan pelarasan pencelah vakum |
Jurang kenalan |
5±1mm |
|
Kelajuan pensuisan purata |
1.1±0.2m/s |
|
|
Tripping tiga fasa tidak serentak |
＜5ms |
|
|
Pensuisan tiga fasa tidak disegerakkan |
＜2ms |
|
|
Jarak ke tanah |
＞200mm |
|
|
Rintangan litar utama |
≤150μΩ |
|

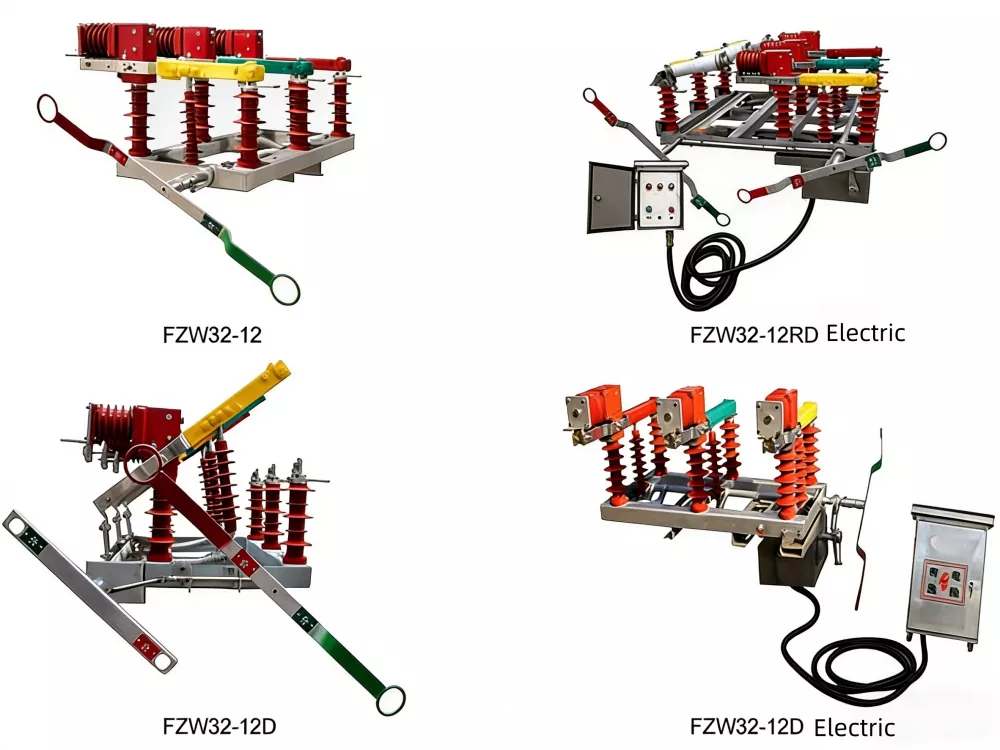

Dalam sistem automasi pengagihan, Suis Beban Voltan Tinggi Luaran biasanya dipasang pada talian dipasang pada tiang atau pencawang padat untuk membolehkan pensuisan keratan dan pengasingan kerosakan. Ia menyokong operasi manual dan dipacu motor, menjadikannya sesuai untuk kedua-dua grid tradisional dan naik taraf grid pintar.
Dari perspektif penyelenggaraan, ia direka bentuk dengan struktur tertutup dan sesentuh tahan haus, mengurangkan keperluan untuk servis yang kerap dan meningkatkan kecekapan kos kitaran hayat dalam operasi jangka panjang.
S1: Di manakah Suis Beban Voltan Tinggi Luaran biasa digunakan?
A: Ia digunakan secara meluas dalam sistem pengedaran 10kV–12kV, termasuk loji perindustrian, tapak perlombongan, pencawang, dan peningkatan grid kuasa luar bandar untuk pensuisan beban dan pengasingan kerosakan.
S2: Bolehkah ia menyokong operasi jauh?
J: Ya, ia boleh dilengkapi dengan penggerak elektrik dan modul kawalan jauh untuk penyepaduan ke dalam rangkaian pengedaran automatik.
S3: Apakah penyelenggaraan yang diperlukan untuk peralatan ini?
J: Oleh kerana reka bentuk pemadam arka yang dimeterai dan vakum, penyelenggaraan rutin adalah minimum, terutamanya pemeriksaan berkala terminal dan keadaan mekanisme operasi.
