Suis Beban Voltan Tinggi Dalaman

Model:FZN25-12/FZR25-12D

Anqiang Power ialah pengilang China suis beban voltan tinggi dalaman. Suis beban kami menampilkan reka bentuk struktur penghantaran yang unik, di mana ruang pemadam arka hanya menahan voltan tinggi semasa detik penutupan dan pembukaan. Oleh itu, ia padat dan ringan, membolehkan operasi serentak kedua-dua sesentuh pengasingan dan sesentuh pemadam arka.

Hantar Pertanyaan

Penerangan Produk

Kuasa Anqiangmempersembahkan siri FZN25 dan FZRN25, generasi akan datangsuis beban voltan tinggi dalamanuntuk 12kV, unit utama gelang 50Hz (RMU). Kejuruteraan dengan asentuhan pengasingan bertindak langsung yang dipautkan kepada pencelah vakum, suis ini menyampaikanmembuat/pecah beban tanpa arkadan teguhperlindungan litar pintas(untuk FZRN25). Sama ada anda mengendalikan pencawang utiliti, kabinet pengumpulan kuasa angin atau kilang perindustrian, siri FZN25/FZRN25 kami memastikan kawalan dan keselamatan beban yang boleh dipercayai.

FZN25 vs FZRN25: Model manakah yang sesuai dengan pengubah dan aplikasi RMU anda?

FZN25-12D/T630-20

Suis Beban Tulen

✓ Nilai semasa:630A
✓ Pemutus litar pintas:Tiada (tiada fius)
✓ Terbaik untuk:Pensuisan gelung kabel, suis utama RMU, kitaran beban yang kerap
✓ Penggunaan biasa:Menukar sehingga 1250kVA pengubah tanpa beban

FZRN25-12D/T125-31.5

Perkakas Gabungan Fius

✓ Nilai semasa:125A (beban) / 31.5kA (kesalahan)
✓ Pemutus litar pintas:31.5kA (fius SDLAJ-12)
✓ Terbaik untuk:Perlindungan utama pengubah, pengasingan kerosakan sehingga 31.5kA
✓ Pemindahan arus:2000A (penyelarasan suis beban fius licin)

📍 Panduan Aplikasi & Pemilihan: Senario dunia sebenar

✅ Senario 1: Unit Utama Cincin (RMU) 12kV sebagai suis masuk/gelung
gunaFZN25sebagai suis pemutus beban utama. Ia mengendalikan arus gelung 630A, menutup dan membuka rangkaian gelang. Suis pembumian bersepadu menyediakan pembumian yang selamat semasa penyelenggaraan.

✅ Senario 2: Perlindungan penyuap pengubah (cth., 1000kVA, 1250kVA)
pilihFZRN25. Fius (SDLAJ-12) akan membersihkan fasa ke fasa dan kerosakan bumi sehingga 31.5kA, manakala suis beban vakum mengendalikan arus beban biasa sehingga 125A. Sesuai untukkabinet pengumpulan angin/solardanpencawang padat.

✅ Senario 3: Pensuisan pengubah tanpa beban (≤1250kVA)
Kedua-dua FZN25 dan FZRN25 boleh mematikan transformer tanpa beban terima kasih kepada pemulihan dielektrik tinggi pencelah vakum. Walau bagaimanapun, jika anda menjangkakan kerosakan litar pintas yang kerap, sentiasa pilihFZRN25.

📋 Spesifikasi Teknikal

Nama Projek	Nilai parameter
Nama Projek	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Voltan terkadar	12 KV
Kekerapan dinilai	50 HZ
Arus kestabilan dinamik yang dinilai	50 KA	—
Arus pemecah beban aktif dinilai	630 A	125 A
Arus putus gelung tertutup yang dinilai	630 A	125 A
Pengecasan kabel berkadar dan arus putus	10 A
Mematikan transformer yang tidak dimuatkan (kapasiti)	1250 KVA
Arus pemutus litar pintas yang dinilai	—	31.5 KA
Arus pemindahan berkadar	—	2000 A
Model fius	—	SDLAJ-12
Keluaran tenaga impak	—	2-5 J (Sederhana)
Dinilai semasa membuat litar pintas	50 KA
Arus kestabilan dinamik yang dinilai bagi suis pembumian	50 KA
Suis pembumian 2S, arus stabil haba	20 KA
Voltan terkadar litar tambahan	AC/DC220,110
Kehidupan mekanikal	10,000 kali

📐 Lukisan Garis Besar & Pecahan Komponen

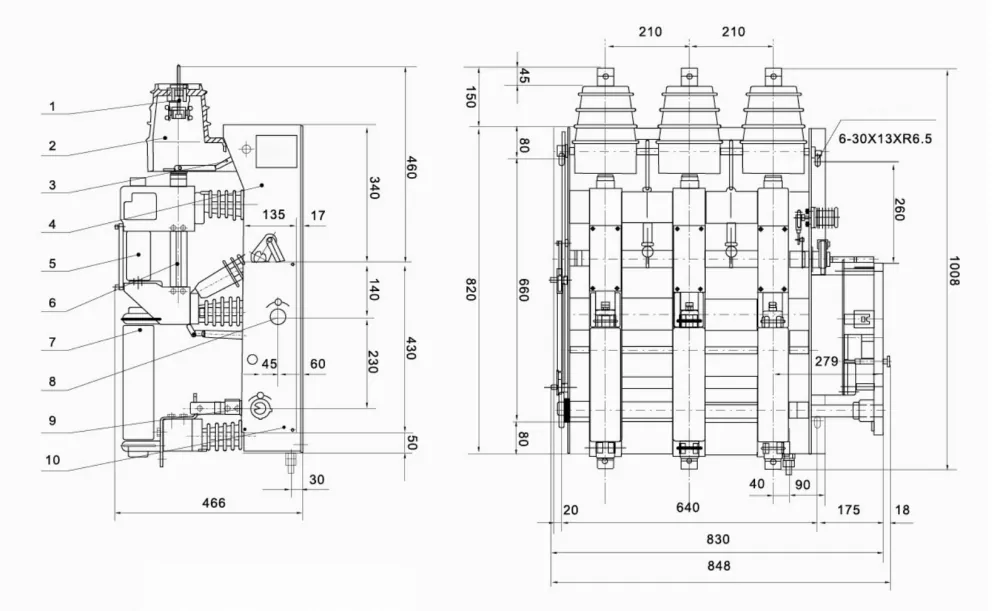

FZRN25-12D– 1. Sentuhan pegun, 2. Penutup penebat, 3. Injap, 4. Rangka, 5. Pengganggu vakum, 6. Silinder konduktif, 7. Fius, 8. Aci simpanan tenaga, 9. Aci suis pembumian, 10. Panel kawalan.

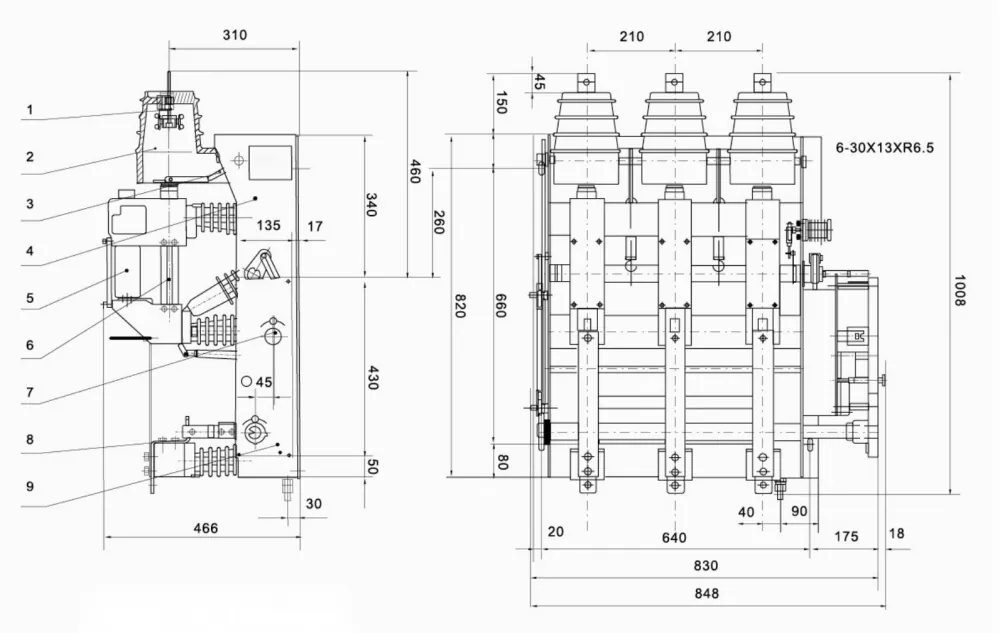

FZN25-12D– binaan lasak yang sama, tetapi tanpa pemegang fius. Sesentuh pengasingan tindakan langsung + pencelah vakum memastikan penukaran beban selamat.

Kedua-dua model serasi denganKYN28-12, HXGN-12 dan kandang RMU modular. Mekanisme motor elektrik pilihan tersedia untuk penyepaduan SCADA jauh. Hubungi kami untuk lukisan CAD (DXF/PDF).

🏭 Kenapa Anqiang Power? – Rakan kongsi anda yang boleh dipercayai untuk suis beban 12kV

Langsung kilang– Tiada orang tengah, harga yang lebih baik dan masa utama (15-25 hari).
Jenis diuji– GB3804, IEC 60265-1, diperakui sepenuhnya.
Penyesuaian sedia– Operasi elektrik, suis tambahan, interlock khas.
Rujukan global– Dibekalkan ke Asia Tenggara, Timur Tengah, Afrika, Amerika Selatan.

📌 Rujukan projek sebenar:

✅ Filipina– 200+ unit FZN25-12D/T630-20 dibekalkan kepada syarikat utiliti di Metro Manila untuk naik taraf kabinet RMU (2024–2025).

✅ Vietnam– 150 set FZRN25-12D/T125-31.5 digunakan dalam kabinet pengumpulan ladang solar (wilayah Binh Thuan, projek 50MW).

Soalan Lazim

S1: Apakah perbezaan antara FZN25 dan FZRN25?
A: FZN25 ialah suis beban tulen (maks 630A, tiada fius dalaman). FZRN25 ialah peranti gabungan fius (suis beban + fius) yang boleh mengganggu arus litar pintas sehingga 31.5kA. Gunakan FZRN25 apabila anda memerlukan perlindungan litar pintas pengubah.

S2: Apakah yang dimaksudkan dengan "arus pemindahan berkadar" pada FZRN25?
A: Arus pemindahan (2000A) ialah arus maksimum yang boleh diputuskan oleh suis beban apabila penyerang fius diaktifkan. Di atas nilai ini, fius sahaja mengganggu kerosakan. FZRN25 Anqiang Power memastikan penyelarasan yang boleh dipercayai.

S3: Bolehkah saya memasang operator elektrik pada FZN25/FZRN25?
J: Ya, kedua-duanya menyokong operasi elektrik dengan AC/DC 110V atau 220V. Sesuai untuk alat kawalan jauh dan sistem SCADA.

S4: Apakah hayat mekanikal suis beban ini?
J: 10,000 operasi di bawah keadaan perkhidmatan biasa, terima kasih kepada pencelah vakum yang dimeterai dan mekanisme spring yang teguh.

S5: Adakah anda menyediakan sampel sebelum pesanan pukal?
A: Sudah tentu. Sampel pra-pengeluaran tersedia dengan masa utama 7-10 hari. Kami juga menyokong ujian saksi kilang.

📩 Perlu penyelesaian tersuai atau senarai harga?

Beritahu kami arus undian anda, jenis operasi (manual/elektrik) dan kapasiti pengubah. Kami akan membalas dalam masa 24 jam.
