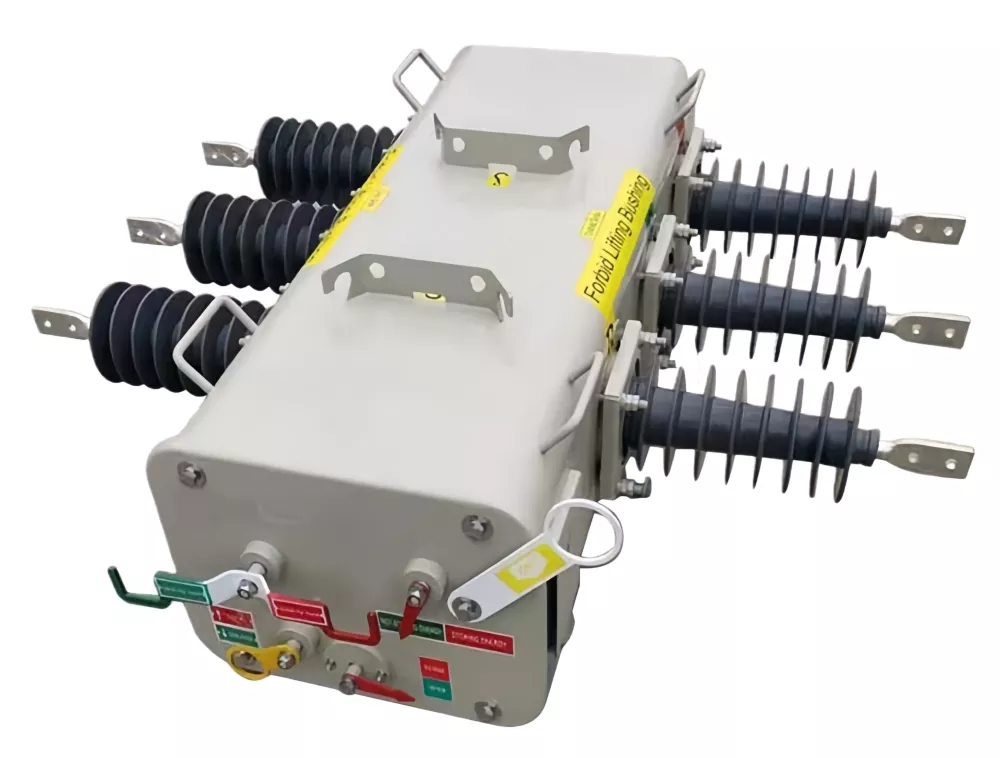

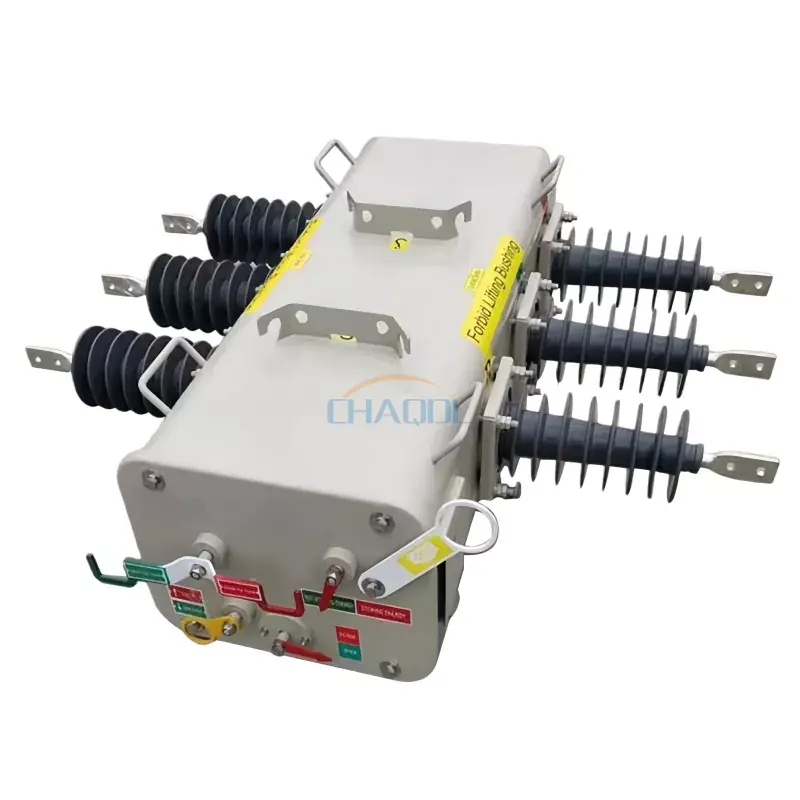

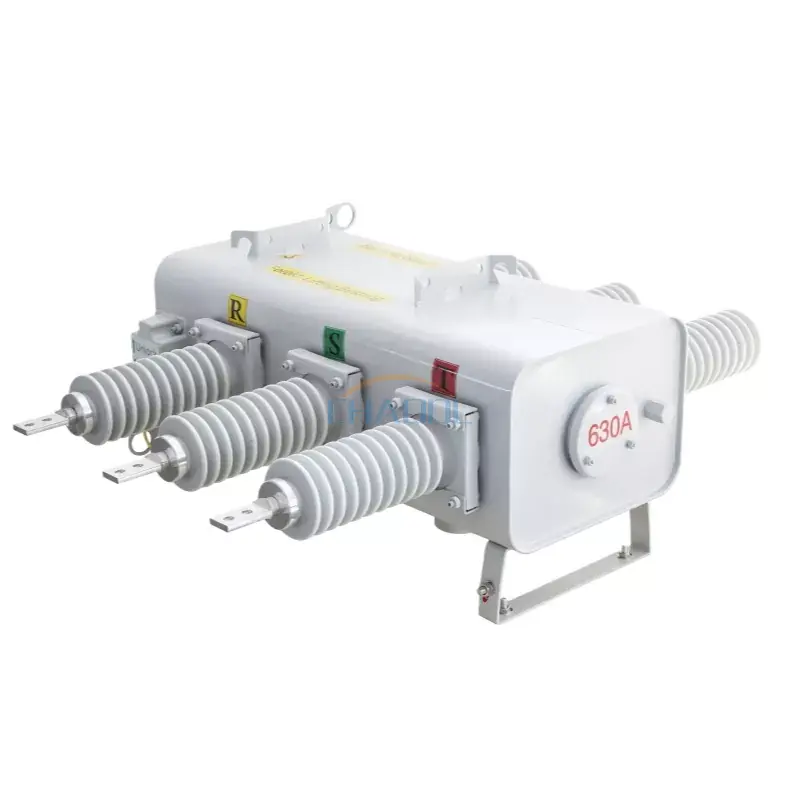

Suis pemutus beban SF6 yang dipasang kutub 24KV, model FLW34-24/630-20, direka untuk menukar dan mengganggu arus beban dan arus beban lampau dalam rangkaian pengagihan kuasa, dan boleh mengasingkan bahagian talian kuasa yang rosak secara automatik. Suis Pemutus Beban SF6 Dipasang Tiang 24kV boleh dikendalikan secara manual, elektrik atau dari jauh. Pengawal elektronik ditempatkan di dalam kepungan keluli tahan karat, sesuai untuk pelbagai keadaan iklim, dan boleh memuatkan modem berwayar dan tanpa wayar untuk alat kawalan jauh. Reka bentuk mudah dipasang pada tiang memastikan pemasangan mudah dan cepat, mengurangkan kos pembinaan.

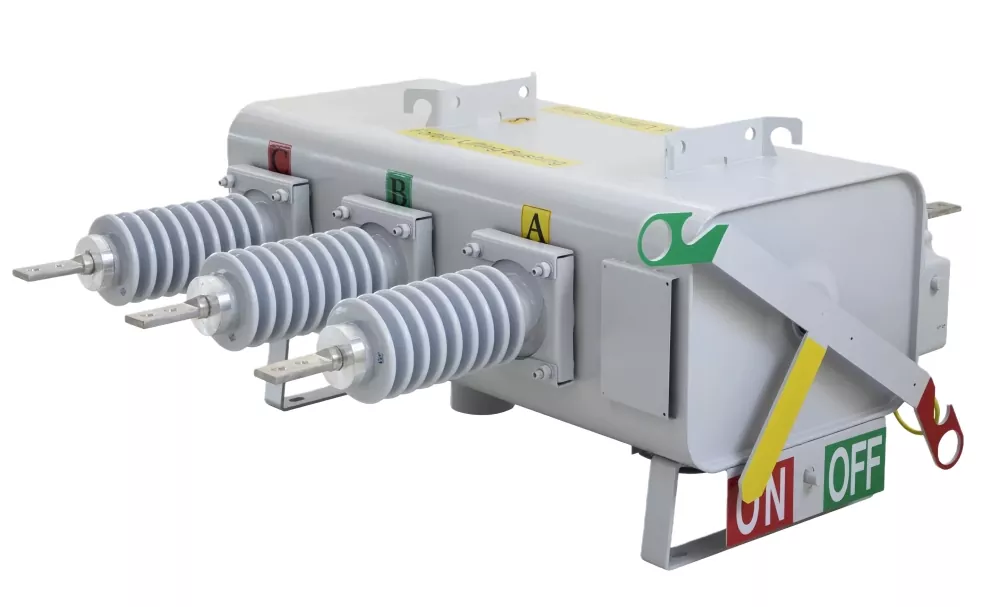

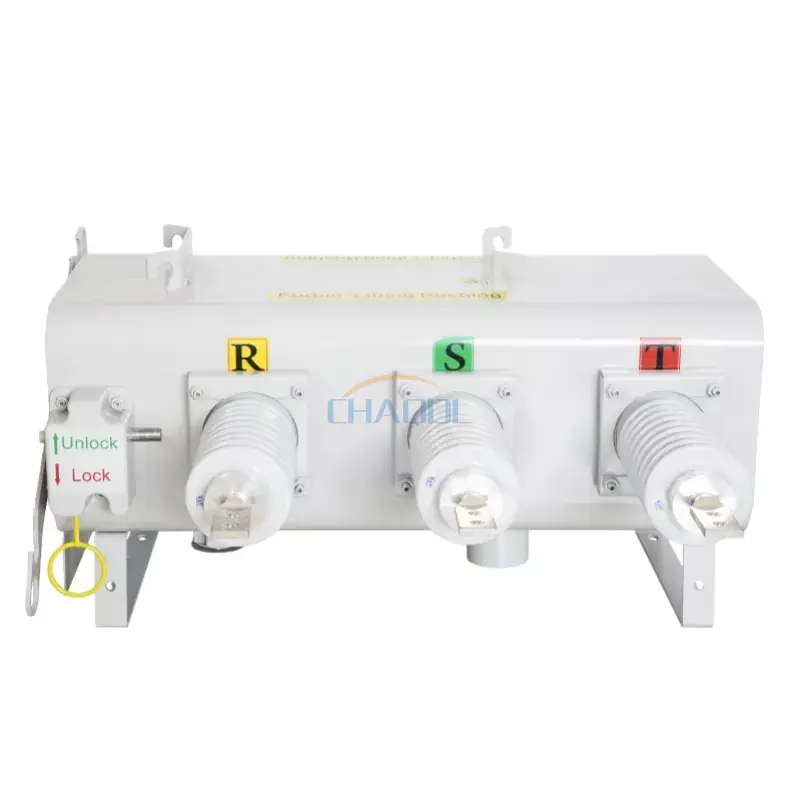

1. sesendal seramik, alur keluar kabel acuan.

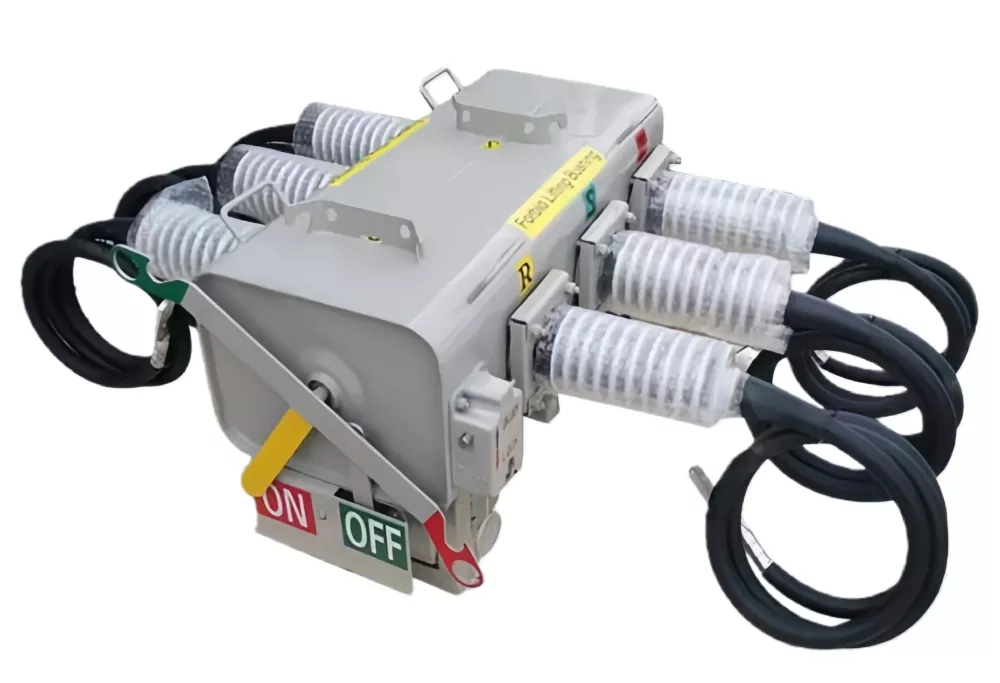

2. Lengan getah bersepadu, dengan terminal pendawaian untuk output.
3. Lengan seramik, terminal pendawaian untuk sambungan output.
|
Voltan terkadar |
11/24/33KV |
|
Kuasa yang diberi nilai |
5060Hz |
|
Nilai semasa |
630A |
|
Arus pecah berkadar (0.05 MPa/20℃) |
630A |
|
Puncak menahan arus |
50kA |
|
Arus penutupan masa singkat yang dinilai |
50kA |
|
Dinilai masa singkat menahan arus |
20/4KA/s |
|
Pengecasan kabel berkadar dan arus putus |
25A |
|
Pengecasan talian berkadar dan arus putus |
16A |
|
Arus putus gelung tertutup yang dinilai |
630A |
|
Arus pengujaan |
21A |
|
Kitaran pecah arus yang dinilai |
≥400 kali |
|
Kadar kebocoran gas relatif |
≤1% setahun |
|
Kandungan lembapan gas SF6 semasa penyerahan kilang |
≤150ppm |
|
Nilai operasi suis kandungan lembapan gas SF6 |
≤300ppm |
|
Operasi kestabilan mekanikal |
6000 kali |
|
Voltan kendalian berkadar dan voltan terkadar litar tambahan |
DC220/110/48/24 AC220/110 |
|
Penarafan perlindungan penutup dan pengawal |
IP44 |
|

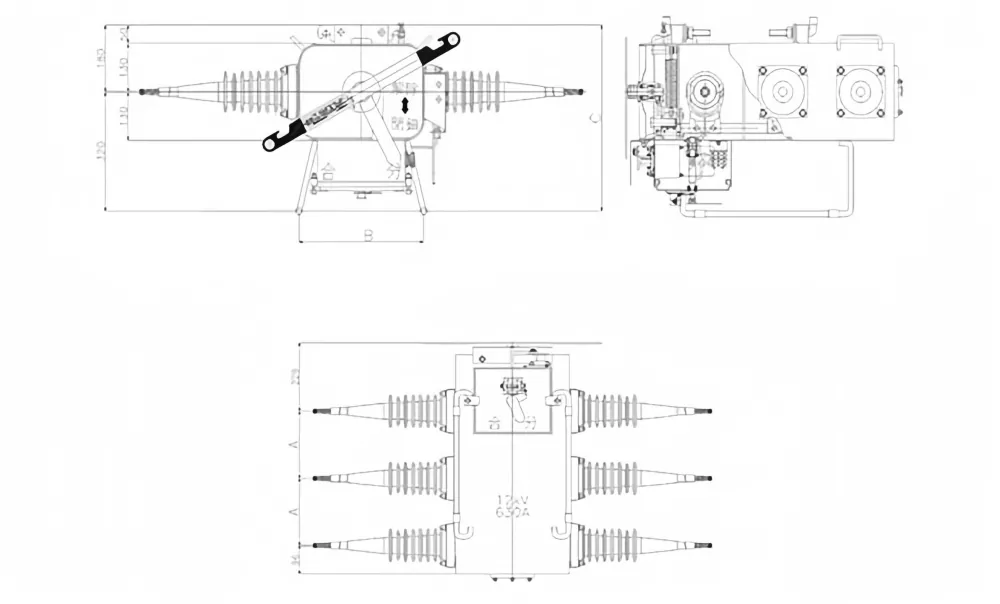

Dimensi luaran(mm) |
Dimensi pemasangan(mm) |
Jarak rayap sesendal(mm) |
|||
|
|
A |
B |
C |
W*H |
|
|
11KV |
250 |
435 |
500 |
500*290 |
556 |
|
24KV |
300 |
435 |
500 |
500*290 |
840 |
|
33KV |
350 |
435 |
500 |
700*290 |
1250 |
