Pengagihan voltan sederhana yang boleh dipercayai bergantung pada pensuisan yang selamat, pengurusan penyuap yang berkesan dan peralatan luar yang boleh dipercayai.Kuasa Anqiangmembekalkan24Suis Pemutus Beban SF6 Dipasang Tiang kV, direka untuk rangkaian pengagihan kuasa atas yang memerlukan pensuisan beban yang boleh dipercayai, operasi yang fleksibel dan penyepaduan praktikal dengan sistem automasi pengagihan. Memahami prinsip operasi, spesifikasi teknikal dan keperluan pemasangannya membantu utiliti, operator industri dan kontraktor elektrik membuat keputusan pembelian yang termaklum.

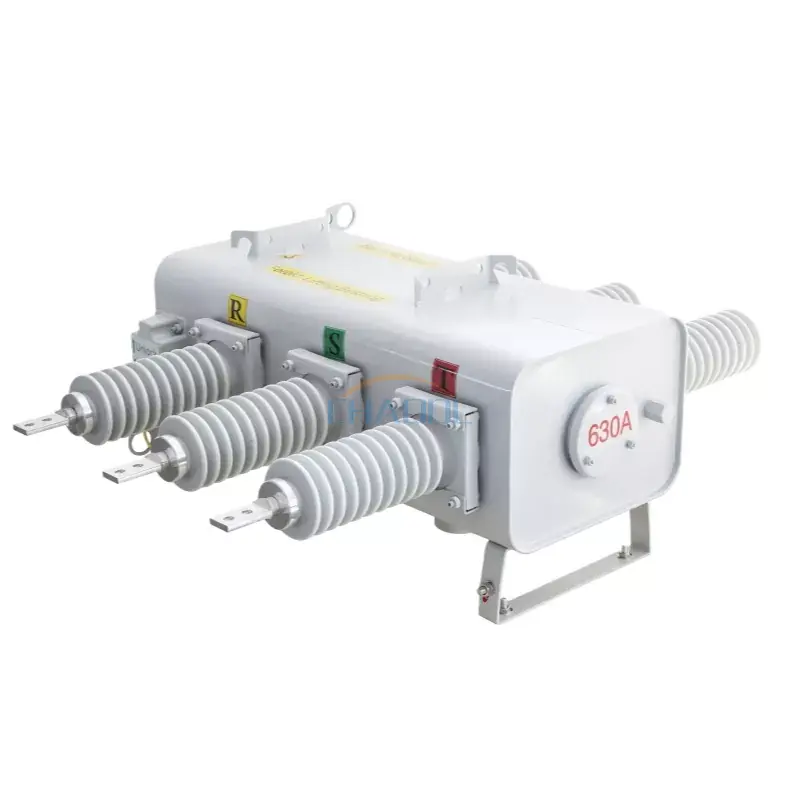

Suis Pemutus Beban SF6 Dipasang Tiang 24kV ialah peranti pensuisan voltan sederhana luaran yang menggunakan gas sulfur heksafluorida (SF6) untuk penebat dan kepupusan arka. Dipasang pada tiang utiliti, ia membantu pengendali mengawal arus beban, membahagikan penyuap overhed kepada bahagian yang boleh diurus dan menyokong operasi pensuisan yang dirancang. Siri Anqiang Power FLW34-24 disenaraikan dengan pilihan arus berkadar 630A, pilihan voltan 11kV, 24kV dan 33kV, serta pilihan pengendalian manual, elektrik dan jauh. Panduan ini menerangkan prinsip kerjanya, parameter teknikal utama, aplikasi, kriteria pemilihan dan pertimbangan penyelenggaraan untuk projek rangkaian pengedaran.
Suis Pemutus Beban SF6 Dipasang Tiang 24kV ialah peranti pensuisan luar yang digunakan dalam rangkaian pengedaran overhed voltan sederhana. Tujuan utamanya adalah untuk membuat dan mengganggu arus beban tertentu di bawah keadaan operasi berkadarnya. Dengan mendayakan pensuisan terkawal pada titik terpilih di sepanjang penyuap, ia membantu utiliti mengurus pengagihan kuasa dan mengasingkan bahagian untuk tujuan operasi.
Istilah ini menerangkan tiga ciri penting:
Produk Anqiang Power FLW34-24 disenaraikan untuk pilihan voltan berkadar 11kV, 24kV dan 33kV, dengan arus undian 630A. Konfigurasi yang sesuai mesti dipilih mengikut keperluan elektrik rangkaian dan penilaian produk yang disahkan oleh pengeluar.
Tidak seperti pemutus penyambung mudah, suis pemutus beban direka untuk mengganggu arus beban tertentu. Walau bagaimanapun, ia tidak sepatutnya secara automatik dianggap sebagai pemutus litar yang mampu mengganggu setiap arus litar pintas. Perlindungan kerosakan yang diperlukan mesti disediakan oleh sistem perlindungan yang diselaraskan dan peralatan yang sesuai.
Prinsip operasi menggabungkan pergerakan sentuhan mekanikal dengan penebat elektrik dan sifat pemadam arka gas SF6. Apabila sesentuh berpisah semasa membawa arus, arka elektrik mungkin terbentuk di antara mereka. Ruang pensuisan direka untuk mengawal dan memadamkan arka ini di bawah keadaan operasi yang ditetapkan peranti.
Apabila suis ditutup, sesentuh konduktifnya menyediakan laluan semasa yang dimaksudkan. Elektrik mengalir melalui litar pengagihan overhed ke transformer hiliran, kemudahan industri, bangunan komersial, atau beban bersambung lain.
Apabila operasi pensuisan yang dibenarkan diperlukan, mekanisme pengendalian menggerakkan kenalan. Sistem gangguan berasaskan SF6 membantu memadamkan arka yang dijana semasa pemisahan sesentuh, dengan syarat keadaan semasa dan pensuisan kekal dalam keupayaan dinilai peralatan.
Operator boleh menggunakan suis yang terletak secara strategik untuk membahagikan penyuap pengedaran kepada bahagian. Susunan ini menyokong penyelenggaraan terancang, pemindahan beban dan pengasingan bahagian rangkaian yang ditetapkan. Pengasingan kerosakan sebenar bergantung pada skim perlindungan, pengesanan kerosakan, urutan pensuisan dan penyelarasan dengan peranti huluan dan hiliran.
Bergantung pada konfigurasi yang dipilih, suis boleh menyokong operasi manual, elektrik atau jauh. Apabila pengawal serasi dan antara muka komunikasi disertakan, ia juga boleh membentuk sebahagian daripada sistem automasi pengedaran.
Untuk pilihan peralatan tambahan, pembeli boleh meneroka rangkaian produk suis beban voltan sederhana Anqiang Power dan membandingkan susunan pensuisan yang berbeza sebelum memuktamadkan spesifikasi projek.
Parameter teknikal menentukan sama ada suis sesuai untuk rangkaian tertentu. Jadual berikut meringkaskan spesifikasi utama yang diterbitkan untuk produk Anqiang Power FLW34-24/630-20. Nilai hendaklah disahkan terhadap lembaran data semasa dan konfigurasi yang diluluskan sebelum perolehan.
| Parameter | Spesifikasi Terbitan | Pertimbangan Pemilihan |
|---|---|---|
| Model produk | FLW34-24 / FLW34-24/630-20 | Sahkan penetapan model yang tepat pada petikan dan lembaran data. |
| Pilihan voltan terkadar | 11kV, 24kV, 33kV | Padankan versi yang dipilih dengan voltan rangkaian dan keperluan penebat. |
| Nilai semasa | 630A | Semak arus beban berterusan dan keadaan operasi yang dijangkakan. |
| Kekerapan dinilai | 50/60Hz dinyatakan pada halaman produk | Sahkan kekerapan yang berkenaan untuk konfigurasi yang dipesan. |
| Puncak menahan arus | 50kA | Sahkan asas ujian, tempoh dan penyelarasan dengan tahap kerosakan sistem. |
| Dinilai masa singkat menahan arus | 20/4kA/s seperti yang disenaraikan | Minta penjelasan mengenai notasi dan tempoh yang berkenaan. |
| Pengecasan kabel berkadar dan arus putus | 25A | Sahkan kesesuaian untuk tugas pensuisan kabel tertentu. |
| Pengecasan talian berkadar dan arus putus | 16A | Sahkan aplikasi pensuisan talian atas yang dimaksudkan. |
| Operasi mekanikal | 6,000 operasi disenaraikan | Semak keadaan ujian dan jadual penyelenggaraan. |
| Kadar kebocoran gas relatif | Tidak lebih daripada 1% setahun, seperti yang disenaraikan | Sahkan piawaian dan kaedah pengukuran yang berkenaan. |
| Perlindungan kandang dan pengawal | IP44 disenaraikan | Nilai pendedahan, penempatan kabinet, dan keperluan perlindungan alam sekitar tambahan. |
Nota spesifikasi penting:Senarai parameter yang diterbitkan mengandungi entri yang disingkatkan atau mungkin samar-samar, termasuk tatatanda kekerapan dan tatatanda semasa masa pendek. Nilai ini tidak boleh ditafsirkan sebagai keputusan ujian yang disahkan tanpa pengesahan daripada Anqiang Power. Khususnya, penarafan tahan puncak tidak sama dengan kapasiti pemutus litar pintas yang dinilai.
Untuk dokumentasi projek, minta juga laporan ujian jenis yang berkenaan, tahap penebat, butiran mekanisme pengendalian, voltan kawalan, susunan terminal dan lukisan pemasangan. Dokumen ini membantu jurutera menilai pemasangan pensuisan lengkap dan bukannya bergantung pada penilaian tajuk tunggal.
Apabila direka dan diselenggara dengan betul, suis pemutus beban SF6 menawarkan beberapa kelebihan praktikal untuk sistem pengagihan overhed.
Pembinaan yang dipasang pada tiang menempatkan peralatan pensuisan terus pada struktur pengedaran. Ini boleh mengurangkan keperluan untuk ruang aras tanah tambahan dan susun atur penyuap sokongan di mana bilik elektrik dalaman yang khusus tidak praktikal.
SF6 mempunyai sifat dielektrik yang kuat dan digunakan secara meluas dalam peralatan elektrik voltan tinggi. Dalam ruang pensuisan yang direka bentuk dengan betul, ia menyokong prestasi penebat dan pelindapkejutan arka. Keupayaan pensuisan sebenar bergantung pada reka bentuk sesentuh, keadaan gas, mekanisme pengendalian, dan tugas yang dinilai.
Pilihan manual, bermotor dan kawalan jauh boleh memenuhi keperluan operasi yang berbeza. Pensuisan jauh mungkin mengurangkan keperluan untuk lawatan lapangan semasa konfigurasi semula rangkaian rutin, dengan syarat sistem kawalan dan infrastruktur komunikasi dilaksanakan dengan betul.
Apabila disepadukan dengan pengawal dan sistem penyeliaan yang serasi, suis yang dipasang pada tiang boleh menyumbang kepada pengurusan penyuap automatik. Jurutera hendaklah mengesahkan protokol komunikasi, keperluan kuasa tambahan, logik kawalan, dan susunan saling kunci sebelum membuat pesanan.
Ruang pensuisan yang tertutup boleh mengehadkan pendedahan komponen dalaman kepada pencemaran luaran. Namun begitu, keperluan penyelenggaraan rutin yang lebih rendah tidak bermakna operasi tanpa penyelenggaraan. Pautan mekanikal, litar kawalan, komponen penebat dan parameter berkaitan gas masih memerlukan pemeriksaan mengikut arahan pengilang.
Satu pertimbangan selanjutnya ialah tanggungjawab alam sekitar. SF6 ialah gas rumah hijau yang kuat, jadi pemilik peralatan harus melaksanakan pencegahan kebocoran, pemulihan gas dan pengendalian akhir hayat yang mematuhi. Bergantung pada peraturan tempatan dan objektif kemampanan projek, teknologi penebat alternatif juga mungkin memerlukan penilaian.
Suis Pemutus Beban SF6 Dipasang Tiang 24kV sesuai untuk aplikasi pengedaran luar apabila penarafan elektrik dan spesifikasi persekitarannya sepadan dengan pemasangan.
Kesesuaian aplikasi bergantung pada lebih daripada voltan nominal. Tahap litar pintas, tugas pensuisan, suhu ambien, ketinggian, keterukan pencemaran, pemuatan angin, kekuatan pelekap, dan fungsi kawalan yang diperlukan semuanya mesti dinilai.
Pasukan perolehan harus menilai persekitaran operasi yang lengkap dan bukannya memilih peranti berdasarkan voltan dan arus sahaja. Semakan berstruktur boleh mengurangkan jurang spesifikasi dan mengelakkan perubahan yang mahal semasa pemasangan.
Pembeli yang membandingkan peralatan pensuisan juga harus memahami perbezaan antara suis beban dan pemutus litar. Suis beban mengendalikan tugas pensuisan biasa yang ditetapkan, manakala pemutus litar berkadar yang sesuai direka untuk mengganggu arus kerosakan dalam keupayaan pemecahannya yang diisytiharkan. Reka bentuk perlindungan sistem menentukan peranti yang diperlukan dan cara ia beroperasi bersama.
Pemasangan yang betul adalah penting untuk operasi selamat peralatan voltan sederhana luaran. Pemasangan dan pentauliahan hendaklah dilakukan oleh kakitangan elektrik yang berkelayakan di bawah prosedur yang diluluskan, dengan litar diasingkan dan semua kawalan keselamatan yang berkaitan disediakan.
Selang penyelenggaraan hendaklah mengikut arahan pengilang, peraturan elektrik yang berkenaan, dan persekitaran operasi sebenar. Kekerapan pemeriksaan mungkin perlu ditingkatkan apabila peralatan mengalami cuaca buruk, pencemaran berat, penukaran yang kerap atau keadaan operasi yang tidak normal.
Pengendalian SF6 mesti dilakukan oleh kakitangan terlatih menggunakan peralatan dan prosedur yang sesuai. Jangan sekali-kali mengeluarkan gas dengan sengaja sebagai kaedah penyelenggaraan rutin. Ikut keperluan persekitaran yang berkenaan untuk pengesanan, pemulihan, penyimpanan dan pelupusan kebocoran.
Fungsi utamanya adalah untuk membuat dan mengganggu arus beban tertentu dalam rangkaian pengedaran voltan sederhana luar. Ia juga menyokong operasi pembahagian penyuap dan pensuisan terkawal. Perlindungan kerosakan mesti disediakan oleh sistem perlindungan yang diselaraskan yang sesuai.
Maklumat produk yang diterbitkan menyenaraikan arus undian 630A. Pembeli harus mengesahkan konfigurasi pesanan yang tepat dan penilaian teknikal yang berkenaan sebelum pembelian.
Ya, operasi jauh disokong sebagai pilihan konfigurasi produk. Pengawal yang diperlukan, bekalan kuasa tambahan, antara muka komunikasi dan keserasian automasi harus disahkan untuk projek itu.
Tidak. Suis pemutus beban direka bentuk untuk mengganggu arus beban tertentu, manakala pemutus litar direka untuk mengganggu arus kerosakan dalam keupayaan pemutus terkadarnya. Susunan peralatan yang betul bergantung pada kajian perlindungan rangkaian dan piawaian yang berkenaan.
Kuasa Anqiang menyenaraikan pilihan voltan berkadar 11kV, 24kV dan 33kV. Konfigurasi yang tersedia, keperluan penebat dan butiran dimensi hendaklah disahkan dengan pengilang.
ya. Walaupun ruang gas tertutup boleh mengurangkan pendedahan kepada pencemaran luaran, pemeriksaan berkala tetap diperlukan. Penyelenggaraan hendaklah meliputi mekanisme pengendalian, komponen penebat, sistem kawalan, dan keadaan gas seperti yang ditentukan oleh pengilang.
Sediakan voltan sistem, arus undian, kekerapan, persekitaran pemasangan, mod pengendalian yang diperlukan, voltan kawalan, kuantiti, piawaian yang berkenaan dan lokasi projek. Gambar rajah satu baris, keperluan pemasangan dan sebarang keadaan persekitaran khas boleh membantu pembekal mengesahkan konfigurasi yang sesuai.
Suis Pemutus Beban SF6 Dipasang Tiang 24kV boleh memainkan peranan penting dalam pengedaran voltan sederhana moden dengan mendayakan pensuisan beban terkawal, menyokong pembahagian penyuap dan menyediakan pilihan untuk operasi tempatan atau jauh. Keberkesanannya bergantung pada pemilihan elektrik yang betul, perlindungan kerosakan yang diselaraskan, pemasangan yang sesuai, dan penyelenggaraan jangka panjang yang bertanggungjawab.
Kuasa Anqiang menawarkan siri FLW34-24 untuk projek pengedaran yang memerlukan peralatan pensuisan dipasang pada tiang, dengan spesifikasi semasa berkadar 630A yang diterbitkan dan pilihan voltan berbilang. Sebelum membuat pesanan, sahkan lembaran data teknikal, konfigurasi pengendalian, kesesuaian alam sekitar dan dokumentasi ujian yang berkaitan. Jika anda merancang peningkatan utiliti, projek pengedaran industri atau pemasangan automasi pengedaran, semak butiran produk danhubungi kamiuntuk membincangkan keperluan voltan, spesifikasi teknikal dan keperluan penyesuaian anda dengan pasukan Anqiang Power.
-
