Bagaimana Transformer Arus Teras Melalui Boleh Meningkatkan Ketepatan, Keselamatan dan Kecekapan dalam Sistem Pengagihan Kuasa

Ringkasan Artikel: A Melalui Pengubah Arus Terasmenyediakan cara praktikal untuk mengukur arus AC dan menyokong perlindungan litar tanpa menyambung terus instrumen pengukuran kepada konduktor arus tinggi.Kuasa Anqiangmembangunkan siri LMZC-10 untuk aplikasi pengagihan kuasa, termasuk suis voltan sederhana, panel pemeteran, RMU, GIS, pencawang padat dan sistem kuasa industri. Dengan teras keluli silikon toroidal, penggulungan sekunder tembaga, penebat resin epoksi, dan pembinaan padat, pengubah ini direka untuk pensampelan arus yang stabil dan operasi jangka panjang yang boleh dipercayai.

Jadual Kandungan

1. Apakah itu Pengubah Arus Teras Melalui?
2. Bagaimanakah Transformer Arus Teras Melalui Berfungsi?
3. Apakah Reka Bentuk Struktur?
4. Parameter Teknikal Mana Yang Paling Penting?
5. Di manakah Transformer Arus Teras Melalui Digunakan?
6. Apakah Kelebihan Prestasi Utama?
7. Bagaimana Anda Harus Memilih Model yang Tepat?
8. Apakah Amalan Pemasangan yang Perlu Diikuti?
9. Soalan Lazim
10. Kesimpulan

Apakah itu Pengubah Arus Teras Melalui?

Transformer Arus Teras Melalui ialah pengubah instrumen elektrik yang direka untuk menukar arus primer yang tinggi kepada arus sekunder yang lebih rendah dan piawai yang boleh digunakan dengan selamat dengan alat pengukur, meter dan geganti perlindungan. Daripada menyambungkan litar pengukuran terus kepada konduktor arus tinggi, kabel utama atau bar bas melalui teras pengubah.

Siri LMZC-10 daripada Anqiang Power direka untuk sistem kuasa AC dengan voltan operasi di bawah 35kV. Ia boleh dikonfigurasikan untuk aplikasi yang melibatkan tahap voltan seperti 10kV, 24kV, dan 35kV mengikut keperluan projek. Strukturnya sesuai untuk aplikasi di mana pensampelan semasa yang boleh dipercayai, pemeteran, dan perlindungan geganti adalah penting.

Tidak seperti pengubah konvensional yang mungkin mempunyai belitan primer khusus, reka bentuk teras melalui menggunakan konduktor yang melalui teras sebagai pusingan utama. Pembinaan ini boleh menyediakan penyelesaian padat untuk peralatan pengedaran elektrik sambil memudahkan penyepaduan ke dalam sistem yang sesuai.

Bagaimanakah Transformer Arus Teras Melalui Berfungsi?

Prinsip operasi adalah berdasarkan aruhan elektromagnet. Apabila arus ulang alik mengalir melalui konduktor utama, ia menghasilkan medan magnet di sekeliling konduktor. Fluks magnet melalui teras pengubah dan mendorong arus berkadar dalam belitan sekunder.

Arus sekunder yang terhasil biasanya diseragamkan untuk sambungan kepada peralatan pengukuran atau perlindungan. Untuk LMZC-10, pilihan semasa sekunder termasuk 5A dan 1A, bergantung pada konfigurasi yang dipilih.

Proses operasi asas boleh diringkaskan seperti berikut:

1. Kabel atau bar bas utama membawa arus sistem.
2. Konduktor utama melalui teras magnet.
3. Arus ulang alik mencipta fluks magnet dalam teras.
4. Penggulungan sekunder bertindak balas kepada fluks magnet.
5. Arus sekunder yang dikurangkan dihantar ke litar pengukur atau perlindungan.
6. Peralatan yang disambungkan menggunakan isyarat untuk pemantauan, pemeteran atau fungsi perlindungan.

Susunan ini memisahkan litar pengukuran daripada konduktor kuasa utama, menjadikan pemantauan semasa lebih praktikal dalam banyak aplikasi pengedaran.

Apakah Reka Bentuk Struktur?

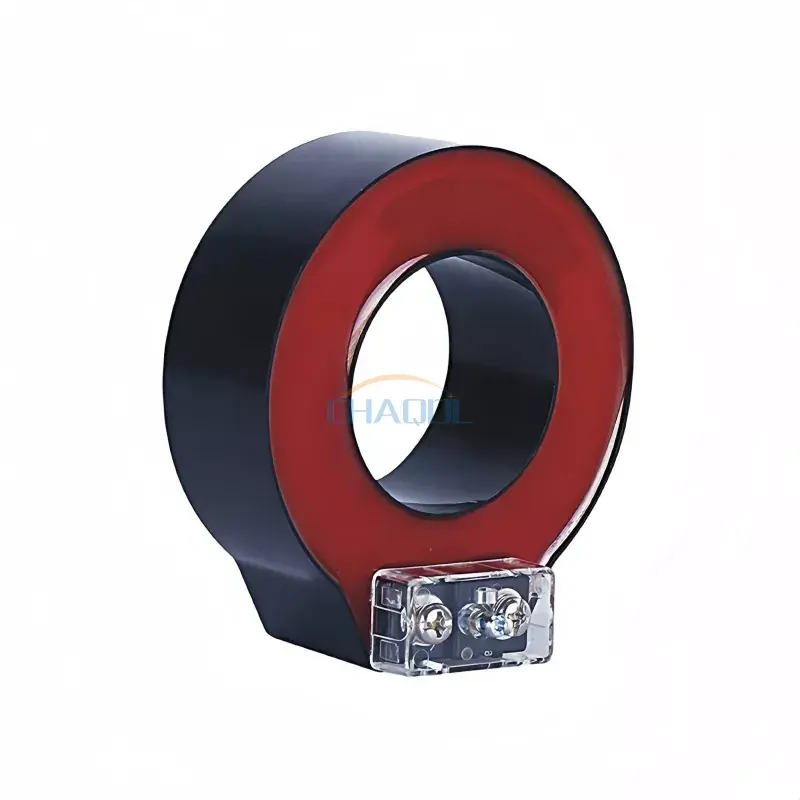

Pembinaan pengubah mempunyai pengaruh langsung ke atas kestabilan pengukuran, prestasi penebat, rintangan alam sekitar, dan hayat perkhidmatan. LMZC-10 menggunakan teras keluli silikon toroidal digabungkan dengan penebat tuangan resin epoksi.

Teras dan Litar Magnet

Teras keluli silikon toroidal menyediakan laluan magnet yang diperlukan untuk aruhan elektromagnet. Litar magnet yang direka dengan betul membantu mengekalkan ciri-ciri transformasi arus yang stabil dan menyokong prestasi pengukuran yang boleh dipercayai.

Konduktor Utama

Konduktor utama yang melalui teras berfungsi sebagai belitan primer satu pusingan. Susunan ini membolehkan pengubah mengukur arus yang mengalir melalui kabel atau bar bas sedia ada tanpa memerlukan belitan primer berbilang pusingan konvensional.

Penggulungan Sekunder

Penggulungan sekunder menggunakan wayar kuprum berkekonduksian tinggi untuk menghasilkan arus keluaran yang stabil untuk meter yang disambungkan dan peranti perlindungan. Litar sekunder mesti disambungkan dan dikendalikan dengan betul mengikut reka bentuk peralatan dan prosedur keselamatan elektrik yang berkenaan.

Penebat dan Perumahan

Produk ini menggunakan penebat resin epoksi dan perumah ABS kalis api. Penutup terminal lutsinar yang dimeterai juga direka untuk meningkatkan keterlihatan di sekitar kawasan sambungan sambil menyokong kerja pendawaian dan penyelenggaraan yang lebih selamat.

Parameter Teknikal Mana Yang Paling Penting?

Memilih pengubah arus memerlukan lebih daripada sekadar memadankan arus nominal. Jurutera harus menilai sistem elektrik, tujuan pengukuran, dimensi pemasangan, keperluan ketepatan, dan keperluan perlindungan bersama-sama.

Kelas ketepatan dan beban terkadar juga harus dipertimbangkan dengan teliti. Aplikasi yang berbeza mungkin memerlukan pengubah arus pengukur, pengubah arus pelindung atau konfigurasi dwibelitan. Julat arus primer yang diperlukan hendaklah dipadankan dengan keadaan operasi sebenar dan bukannya dipilih semata-mata daripada arus maksimum yang mungkin.

Di manakah Transformer Arus Teras Melalui Digunakan?

Struktur padat dan susunan konduktor terus melalui teras menjadikan pengubah jenis ini sesuai untuk pelbagai aplikasi pengukuran dan perlindungan elektrik.

• Kabinet pengagihan kuasa:Menyokong pengukuran dan pemantauan semasa di dalam peralatan pengedaran.
• Panel pemeteran:Menyediakan isyarat semasa untuk sistem pengukuran elektrik.
• Alat suis voltan sederhana:Boleh disepadukan ke dalam konfigurasi GIS, RMU dan suis yang sesuai.
• Pencawang:Menyokong pensampelan semasa dan fungsi perlindungan geganti.
• Automasi industri:Membolehkan pemantauan elektrik dalam sistem kawalan kuasa industri.
• Sistem tenaga boleh diperbaharui:Boleh menyokong pemantauan semasa di mana reka bentuk elektrik dan spesifikasi transformer adalah serasi.
• Projek retrofit:Konfigurasi teras pisah yang sesuai boleh memudahkan pemasangan di sekeliling konduktor sedia ada di mana reka bentuk sistem membenarkan.

Untuk kerja pengubahsuaian, keadaan pemasangan hendaklah dinilai sebelum pemilihan. Tingkap teras, saiz konduktor, arus undian, keperluan penebat, dan ruang pemasangan yang tersedia semuanya perlu sepadan dengan sistem sebenar.

Apakah Kelebihan Prestasi Utama?

Integrasi Padat

Struktur jenis cincin membolehkan konduktor utama melalui teras, mewujudkan susunan ukuran padat untuk kabinet elektrik dan suis.

Pengukuran Arus Stabil

Teras keluli silikon toroidal dan penggulungan sekunder tembaga direka bentuk untuk menyediakan ciri-ciri transformasi arus yang stabil untuk aplikasi pengukuran dan perlindungan.

Perlindungan Penebat

Tuangan resin epoksi menyediakan penebat elektrik dan menyumbang kepada rintangan terhadap kelembapan, habuk, dan tekanan persekitaran mekanikal.

Aplikasi Fleksibel

Siri ini boleh dikonfigurasikan untuk julat arus utama yang berbeza dan keperluan ketepatan. Oleh itu pemilihan produk boleh berdasarkan sama ada aplikasi memfokuskan pada pengukuran, perlindungan atau fungsi gabungan.

Mengurangkan Kerumitan Pemasangan

Di mana konfigurasi pengubah yang berkenaan dan keadaan sistem membenarkannya, susunan teras telus atau teras pisah boleh mengurangkan kerja yang diperlukan untuk menyepadukan pengukuran semasa ke dalam infrastruktur elektrik sedia ada.

Bagaimana Anda Harus Memilih Model yang Tepat?

Proses pemilihan yang boleh dipercayai bermula dengan sistem elektrik dan bukannya penampilan fizikal pengubah. Sebelum membuat pesanan, jurutera dan pasukan pembelian hendaklah mengesahkan maklumat berikut:

1. Arus utama:Tentukan arus kendalian berkadar dan dijangka konduktor.
2. Voltan sistem:Sahkan bahawa pengubah adalah sesuai untuk tahap voltan yang dimaksudkan.
3. Kekerapan:Sahkan sama ada aplikasi menggunakan operasi 50Hz atau 60Hz.
4. Keluaran sekunder:Pilih 1A atau 5A mengikut meter yang disambungkan, geganti atau peralatan pemantauan.
5. Kelas ketepatan:Tentukan keperluan ketepatan mengikut sama ada pengubah digunakan untuk pengukuran, pemeteran atau perlindungan.
6. Beban:Semak penarafan VA yang diperlukan bagi litar sekunder.
7. Tetingkap teras:Pastikan kabel atau bar bas utama boleh melalui teras secara fizikal.
8. Persekitaran pemasangan:Sahkan keadaan dalaman/luar, suhu, kelembapan, pencemaran dan perlindungan kandang yang tersedia.

Untuk projek elektrik yang lebih besar, parameter ini harus disemak bersama dengan reka bentuk perlindungan dan ukuran yang lengkap. Transformer arus yang dipilih dengan betul membantu mengelakkan ketidakserasian antara transformer dan peralatan pemantauan hiliran.

Apakah Amalan Pemasangan yang Perlu Diikuti?

Pemasangan yang betul adalah penting untuk keselamatan elektrik dan prestasi pengukuran. Konduktor utama harus melalui pusat teras seperti yang ditentukan oleh reka bentuk produk, membantu mengekalkan pengedaran fluks magnet yang dimaksudkan.

• Sahkan penarafan pengubah sebelum pemasangan.
• Periksa sama ada konduktor utama sesuai dengan betul melalui tetingkap teras.
• Pastikan konduktor berada pada kedudukan yang sesuai di dalam teras.
• Pastikan terminal sekunder disambungkan dengan betul.
• Ikut keperluan yang berkenaan untuk pembumian sekunder.
• Jangan kendalikan litar sekunder pengubah arus dalam keadaan litar terbuka yang tidak selamat.
• Gunakan perkakasan pelekap bertebat yang sesuai jika perlu.
• Periksa terminal dan penebat semasa penyelenggaraan berjadual.

Pemasangan elektrik hendaklah sentiasa dilakukan oleh kakitangan yang berkelayakan mengikut peraturan tempatan yang berkenaan, lukisan sistem dan arahan pengilang.

Soalan Lazim

Apakah tujuan utama Transformer Arus Teras Melalui?

Tujuan utamanya adalah untuk menukar arus AC tinggi kepada arus sekunder rendah yang boleh digunakan untuk pengukuran, pemeteran, pemantauan dan perlindungan geganti.

Apakah pilihan semasa sekunder yang tersedia untuk LMZC-10?

Maklumat produk LMZC-10 menyenaraikan pilihan semasa sekunder 1A dan 5A. Pilihan yang sesuai bergantung pada keperluan pengukuran atau peralatan perlindungan yang disambungkan.

Apakah julat voltan yang direka bentuk oleh pengubah?

LMZC-10 bertujuan untuk sistem kuasa AC dengan voltan operasi di bawah 35kV, dengan penyesuaian tersedia untuk aplikasi seperti 10kV, 24kV dan 35kV mengikut keperluan projek.

Bolehkah reka bentuk teras telus digunakan untuk aplikasi pengubahsuaian?

ya. Konfigurasi teras melalui atau teras berpecah yang sesuai boleh berguna untuk projek pengubahsuaian dan penyelenggaraan kerana konduktor utama boleh melalui pengubah tanpa memerlukan belitan primer khusus konvensional. Kebolehlaksanaan pemasangan sebenar bergantung pada konfigurasi sistem tertentu.

Apakah bahan yang digunakan dalam pembinaan LMZC-10?

Pengubah menggunakan teras keluli silikon toroid, penggulungan sekunder tembaga kekonduksian tinggi, penebat tuangan resin epoksi, dan perumah ABS kalis api.

Adakah produk itu sesuai untuk pemasangan luar?

Maklumat produk yang dirujuk terutamanya menerangkan aplikasi dalaman. Oleh itu, penggunaan luar hendaklah dinilai mengikut kepungan, keadaan persekitaran, keperluan penebat, dan konfigurasi khusus projek.

Kesimpulan

A Through Core Current Transformer menawarkan pendekatan praktikal untuk pengukuran dan perlindungan semasa dalam sistem pengagihan kuasa dengan menggunakan kabel utama atau bar bas sebagai konduktor utama melalui teras magnet. Untuk aplikasi yang melibatkan suis, kabinet pengedaran, panel pemeteran, pencawang dan sistem kuasa industri, pemadanan yang teliti bagi arus primer, voltan, frekuensi, output sekunder, ketepatan, beban dan dimensi pemasangan adalah penting.

LMZC-10 Anqiang Power menggabungkan teras keluli silikon toroidal, penggulungan sekunder tembaga, penebat resin epoksi, dan perumahan padat untuk aplikasi yang memerlukan pensampelan dan perlindungan semasa yang boleh dipercayai. Jika anda memilih pengubah semasa untuk pemasangan baharu, projek pengubahsuaian atau sistem pengagihan kuasa tersuai, semak spesifikasi Through Core Current Transformer danhubungi kamidengan arus undian, paras voltan, kelas ketepatan, arus sekunder dan keperluan pemasangan anda untuk membincangkan penyelesaian yang sesuai.
