Melalui Pengubah Arus Teras

Anqiang Power membangunkan jenis teras Melalui Transformer Arus Teras LMZC-10 berdasarkan keperluan aplikasi medan sistem pengagihan kuasa moden. Direka bentuk untuk persekitaran suis voltan sederhana seperti GIS, RMU dan pencawang padat, produk ini menyediakan prestasi pengukuran yang stabil di bawah keadaan operasi yang kompleks. Ia menggunakan struktur terlindung sepenuhnya dengan perumahan ABS kalis api dan penutup terminal lutsinar yang dimeterai untuk meningkatkan keselamatan dan keterlihatan semasa pendawaian dan penyelenggaraan.

Dalam pemeteran praktikal dan litar perlindungan, ia digunakan secara meluas untuk pensampelan semasa masa nyata dan perlindungan geganti dalam sistem kuasa. Struktur teras pecah atau jenis gelangnya membolehkan pemasangan terus pada kabel utama atau bar bas tanpa merungkai konduktor utama, meningkatkan kecekapan semasa projek pengubahsuaian atau penyelenggaraan.

Reka Bentuk Struktur & Prinsip Kerja

Ia dibina dengan teras keluli silikon toroidal dan penebat tuangan resin epoksi. Konduktor utama bertindak sebagai belitan satu pusingan, yang meningkatkan kecekapan gandingan magnetik dengan ketara dan mengurangkan kehilangan tenaga semasa operasi.

Penggulungan sekunder diperbuat daripada wayar kuprum berkekonduksian tinggi untuk memastikan output arus yang stabil dan ketepatan pengukuran. Struktur resin epoksi yang dimeterai sepenuhnya meningkatkan rintangan kelembapan, perlindungan habuk, dan kestabilan mekanikal jangka panjang.

Dalam aplikasi kejuruteraan elektrik, Transformer Arus Teras Melalui lebih disukai kerana strukturnya yang padat dan prestasi yang boleh dipercayai dalam persekitaran operasi berterusan.

Paparan imej produk

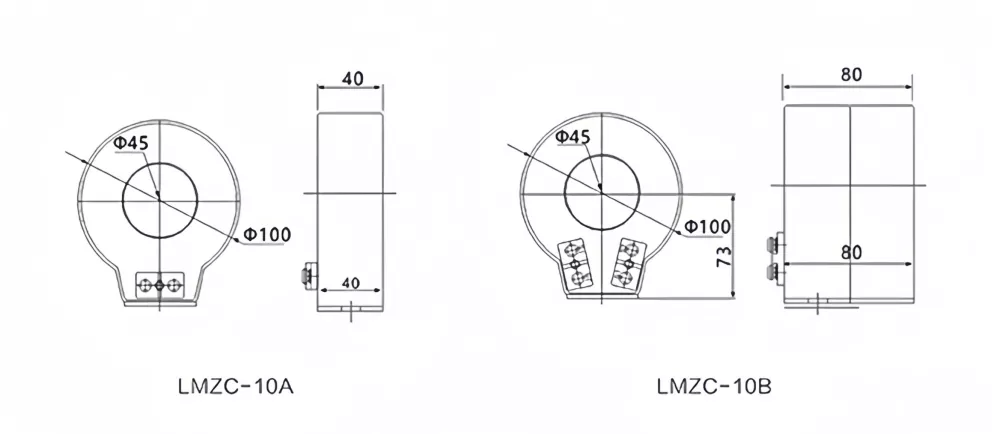

Gambar rajah dimensi produk

Parameter Teknikal

Skop aplikasi dan nota pemasangan

Siri ini digunakan secara meluas dalam kabinet pengedaran voltan rendah, panel pemeteran, dan sistem automasi industri. Transformer Arus Teras Melalui amat sesuai untuk projek pengubahsuaian di mana bar bas atau kabel sedia ada tidak boleh diputuskan semasa pemasangan. Ia menyokong operasi berterusan dalam persekitaran dalaman dengan kelembapan dan kawalan suhu yang stabil.

Skop Permohonan

Digunakan secara meluas dalam sistem kuasa elektrik yang memerlukan pemantauan arus yang tepat dan koordinasi perlindungan. Ia sesuai untuk pemasangan skala industri dan utiliti.

• Sistem suis voltan rendah dan sederhana
• Kabinet pengagihan kuasa dan panel pemeteran
• Sistem perlindungan dan pemantauan pencawang
• Sistem kawalan kuasa automasi industri
• Sistem penjanaan kuasa tenaga boleh diperbaharui

Keperluan Pemasangan

Pemasangan yang betul adalah penting untuk memastikan ketepatan pengukuran dan operasi yang selamat. Konduktor utama mesti melalui pusat teras untuk mengekalkan pengedaran fluks magnet yang seimbang.

• Pastikan konduktor berpusat di dalam tetingkap teras
• Jangan biarkan litar sekunder terbuka semasa operasi
• Pastikan pembumian terminal sekunder yang boleh dipercayai
• Gunakan perkakasan pelekap bertebat untuk kestabilan mekanikal

Kelebihan Prestasi

Berbanding dengan pengubah arus konvensional, Transformer Arus Teras Melalui menyediakan kecekapan operasi yang lebih baik dan kestabilan jangka panjang dalam sistem pengukuran elektrik.

• Ketepatan pengukuran tinggi dengan tindak balas linear yang stabil
• Kehilangan teras yang rendah dan prestasi elektromagnet yang lebih baik
• Penebat resin epoksi untuk rintangan alam sekitar yang dipertingkatkan
• Reka bentuk padat sesuai untuk ruang pemasangan terhad
• Hayat perkhidmatan yang panjang dengan keperluan penyelenggaraan yang minimum

Soalan Lazim

S1: Apakah fungsi utama produk ini?
J: Ia digunakan untuk pengukuran dan perlindungan semasa dalam sistem elektrik, terutamanya dalam aplikasi pengedaran dan pemeteran.

S2: Bolehkah ia dipasang tanpa menutup sistem?
J: Ya, reka bentuk teras berpecahnya membenarkan pemasangan tanpa memutuskan sambungan konduktor utama.

S3: Sistem apa yang ia serasi?
A: Ia sesuai untuk suis voltan rendah dan sederhana, termasuk RMU dan panel kawalan.

S4: Apakah tahap penebat?
A: Tahap penebat direka untuk persekitaran pengedaran industri dan memastikan operasi yang selamat di bawah keadaan voltan terkadar.

S5: Bolehkah ia digunakan di luar rumah?
A: Ia direka terutamanya untuk kegunaan dalaman; pemasangan luar memerlukan kandang pelindung tambahan.

S6: Berapa kerapkah ia memerlukan penyelenggaraan?
J: Di bawah keadaan operasi biasa, pemeriksaan berkala adalah mencukupi, tanpa penyelenggaraan yang kerap diperlukan.

Nota akhir: Pengubah Arus Teras Melalui ini direka untuk operasi stabil jangka panjang dalam sistem pengagihan kuasa moden, memastikan prestasi pengukuran dan perlindungan yang boleh dipercayai.
