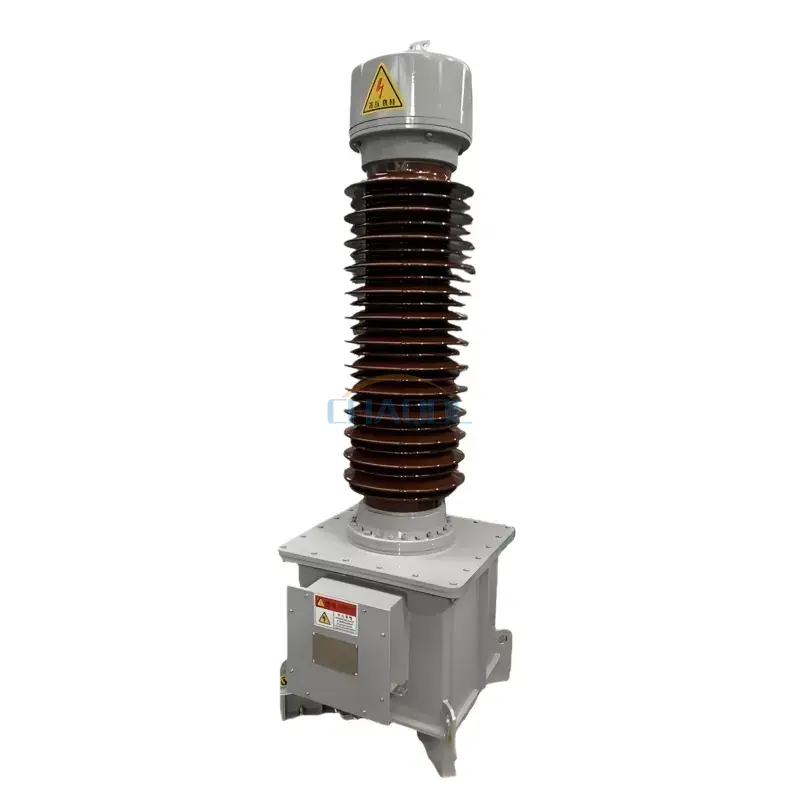

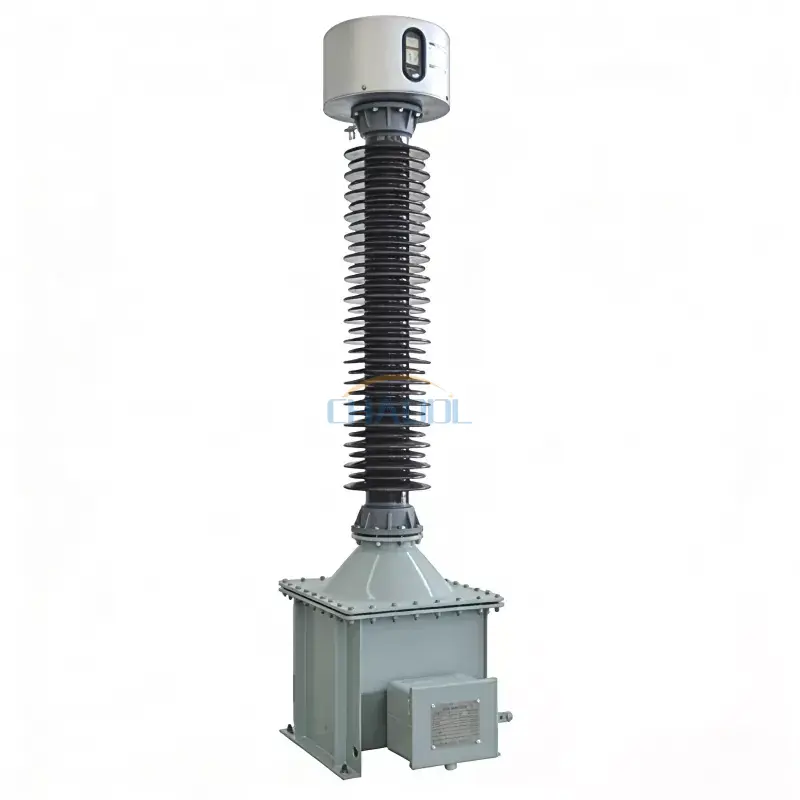

Anqiang Power mempersembahkan prestasi tingginyaPengubah Voltan Elektromagnet Terendam Minyakdireka untuk pemeteran dan perlindungan yang boleh dipercayai dalam sistem kuasa voltan sederhana dan tinggi. Siri JDX direka bentuk untuk rangkaian 66KV, 110KV dan 220KV, menyokong operasi yang stabil dalam pencawang, talian penghantaran dan sistem pengedaran industri. Sistem penebat dalamannya menggunakan struktur kapasitif berperingkat untuk memastikan pengagihan medan elektrik yang seragam dan kestabilan operasi jangka panjang di bawah keadaan grid yang mencabar.
Produk ini digunakan secara meluas dalam persekitaran penghantaran kuasa di mana pengukuran voltan yang tepat dan perlindungan sistem diperlukan. Dengan reka bentuk penebat minyak yang dioptimumkan dan struktur mekanikal yang diperkukuh, unit ini memastikan prestasi yang konsisten walaupun di bawah beban turun naik dan tekanan persekitaran.
ThePengubah Voltan Elektromagnet Terendam Minyakmengamalkan struktur tangki minyak tertutup digabungkan dengan sistem pengembangan keluli tahan karat untuk mengekalkan tekanan dalaman yang stabil. Paras minyak boleh dipantau secara visual melalui tetingkap pemeriksaan khusus, yang membantu pengendali menilai keadaan kerja dengan cepat tanpa membuka pemasangan.
Komponen logam terdedah utama dirawat dengan galvanizing hot-dip dan salutan serbuk untuk meningkatkan rintangan kakisan. Terminal sekunder disusun dalam konfigurasi berlapis, memisahkan pemeteran dan belitan perlindungan untuk mengurangkan gangguan dan meningkatkan ketepatan pengukuran.
Parameter prestasi elektrik siri JDX untuk tahap voltan yang berbeza:
| Voltan primer berkadar (kV) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| Voltan peralatan maksimum (kV) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| Kekerapan dinilai (Hz) | 50/60 | ||||||
| Kekerapan kuasa terkadar menahan voltan (kV) | 140/160 | 230 | 275 | 750 | 1050 | ||
| Voltan tahan impuls kilat berkadar (kV) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| Jarak kilat arka | 780 | 1050 | 1300 | ||||
| Beban mekanikal (N) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Tanda terminal sekunder | 1a-1n | 2a-2n | da-dn | ||||
| Tahap ketepatan | 0.2 | 0.5 | 3P | ||||
| Keluaran berkadar (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| Keluaran had terma (VA) | 2000 | ||||||
| Faktor voltan terkadar | 1.2/Berterusan；1.9/8j(66KV) 1.2/Berterusan；1.5/30s(110-230KV) |
||||||
Dalam sistem kuasa moden,Pengubah Voltan Elektromagnet Terendam Minyakbiasanya digunakan di pencawang luar, koridor penghantaran dan stesen pengedaran voltan tinggi. Ia menyokong pengukuran voltan yang tepat untuk pemeteran hasil dan perlindungan geganti, memastikan operasi grid yang stabil di bawah keadaan beban yang kompleks.
Reka bentuk ini amat sesuai untuk persekitaran yang memerlukan kebolehpercayaan penebat yang tinggi, seperti pencawang utiliti, loji kuasa industri dan rangkaian kuasa serantau.

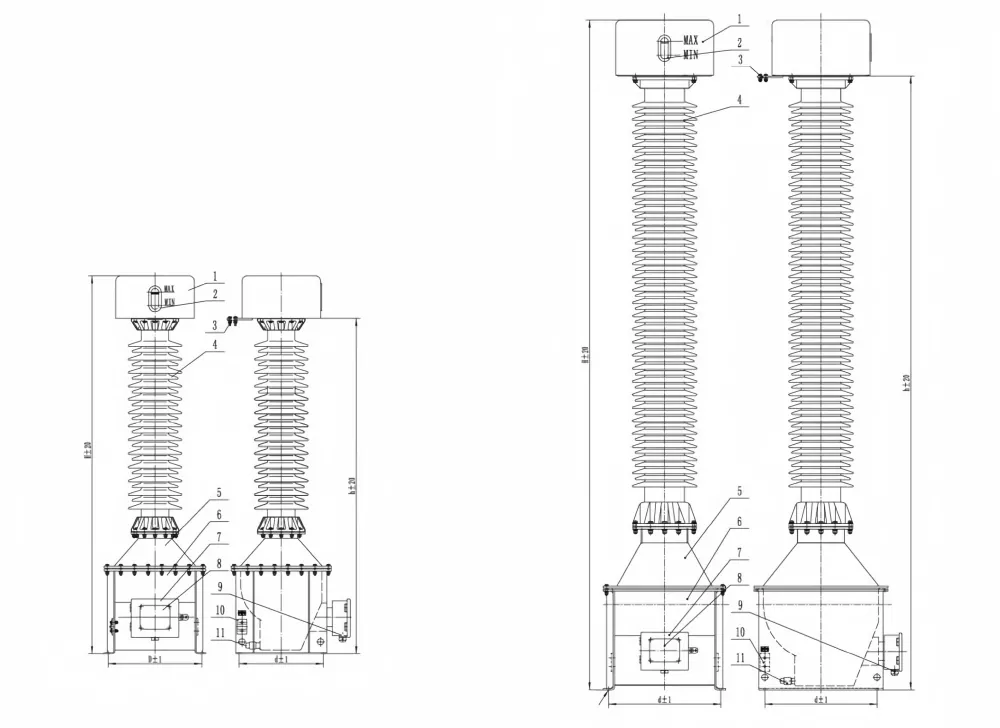

| Nombor | Nama |
| 1 | Pengembang |
| 2 | Tingkap pemeriksaan aras minyak |
| 3 | Terminal tunggal |
| 4 | Lengan porselin |
| 5 | Kerusi dinaikkan |
| 6 | tangki |
| 7 | Kotak simpang sekunder |
| 8 | Papan nama |
| 9 | Lubang keluar sekunder |
| 10 | Plat pembumian |
| 11 | Injap saliran minyak |
Sebelum pentauliahan, pastikan pembumian yang betul dan sahkan kekutuban pendawaian sekunder. Transformer hendaklah dipasang pada asas yang stabil dengan kelegaan yang mencukupi untuk mengekalkan jarak penebat dan operasi yang selamat. Pemeriksaan rutin paras minyak dan keadaan pengedap disyorkan semasa operasi jangka panjang.
S1: Apakah sistem pengubah voltan ini sesuai untuknya?
J: Ia biasanya digunakan dalam sistem penghantaran dan pengagihan kuasa 66KV hingga 220KV untuk pengukuran dan perlindungan.
S2: Bolehkah ia digunakan di luar rumah?
J: Ya, struktur direka untuk pencawang luar dengan prestasi penebat anti-karat dan tertutup.
S3: Apakah keperluan penyelenggaraan?
J: Pemeriksaan paras minyak biasa dan pengetatan terminal disyorkan untuk operasi jangka panjang yang stabil.
S4: Adakah ia menyokong kelas ketepatan yang berbeza?
J: Ya, pelbagai kombinasi ketepatan tersedia untuk aplikasi pemeteran dan perlindungan.
S5: Bagaimanakah prestasi penebat dipastikan?
A: Unit ini menggunakan penebat minyak dengan penggredan kapasitif untuk mengekalkan pengagihan medan elektrik yang seragam.
S6: Apakah hayat perkhidmatan?
J: Di bawah keadaan operasi biasa, ia menyokong perkhidmatan jangka panjang dengan kemerosotan yang minimum.
