Pengubah Arus Dalaman 10KV

Transformer Arus Dalaman 10KV (model LZZBJ9-10) direka untuk pengukuran arus yang tepat dan perlindungan dalam sistem kuasa dalaman voltan sederhana. Ia biasanya dipasang pada panel suis, kabinet pemeteran, dan pencawang padat di mana output isyarat yang stabil dan kebolehpercayaan penebat diperlukan di bawah operasi berterusan.

Dalam automasi pengagihan dan rangkaian kuasa industri, Transformer Arus Dalaman 10KV memainkan peranan penting dalam menukarkan arus primer yang tinggi kepada isyarat sekunder piawai untuk instrumen pemeteran dan geganti perlindungan. Struktur tuangan resin epoksinya meningkatkan kekuatan mekanikal dan memastikan prestasi yang stabil dalam persekitaran dalaman yang lembap atau berdebu.

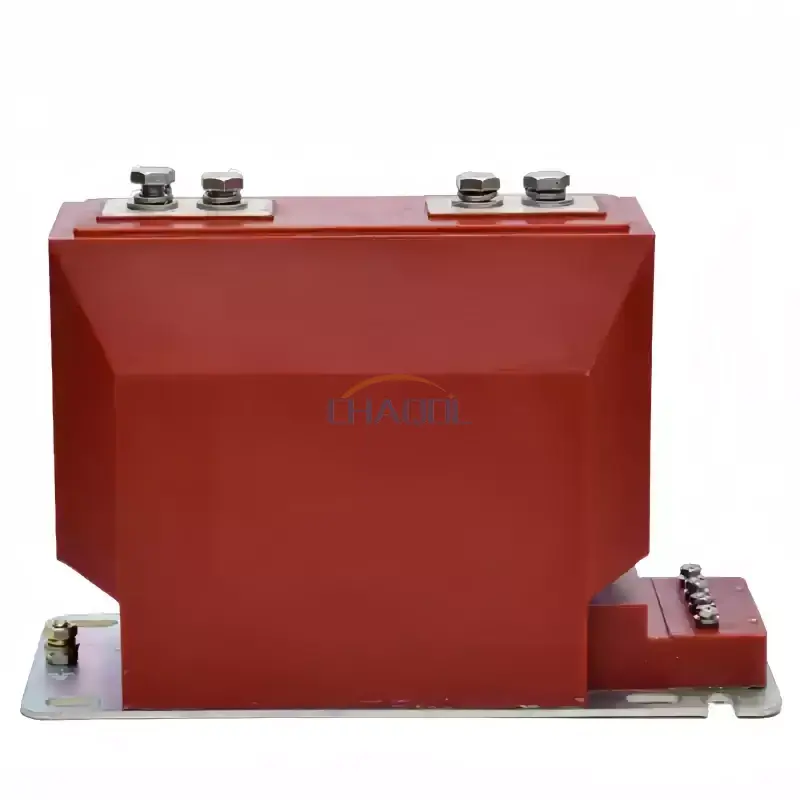

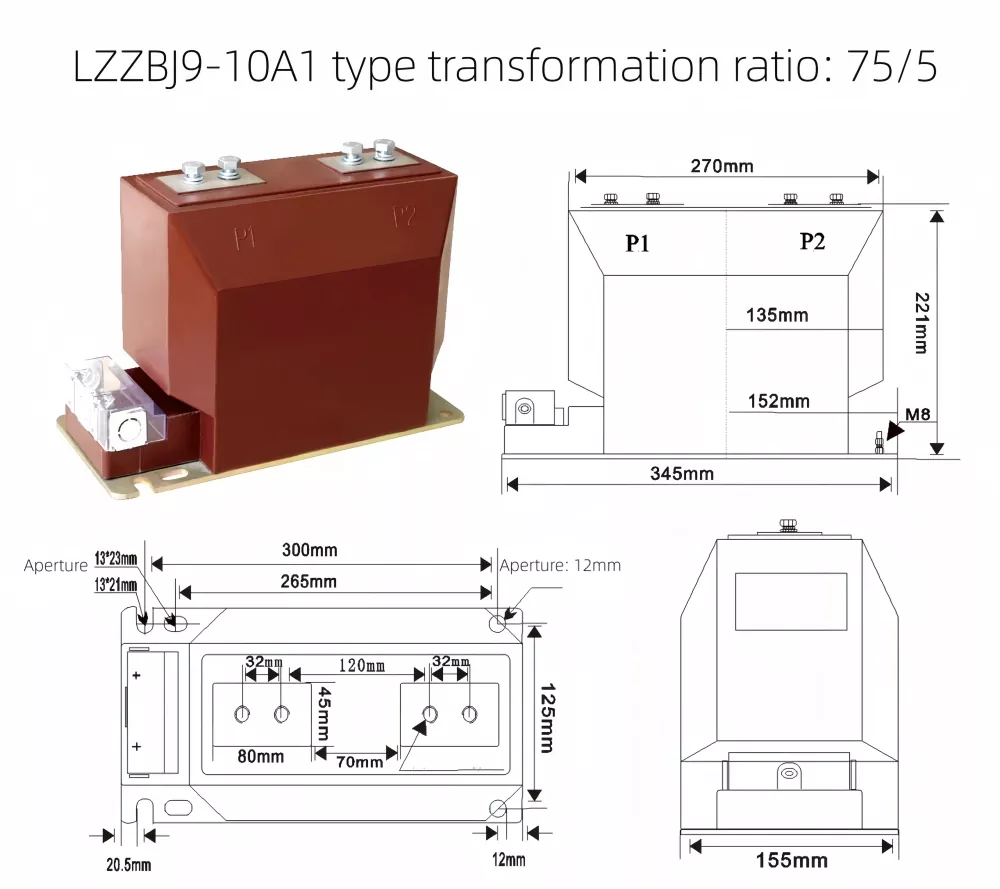

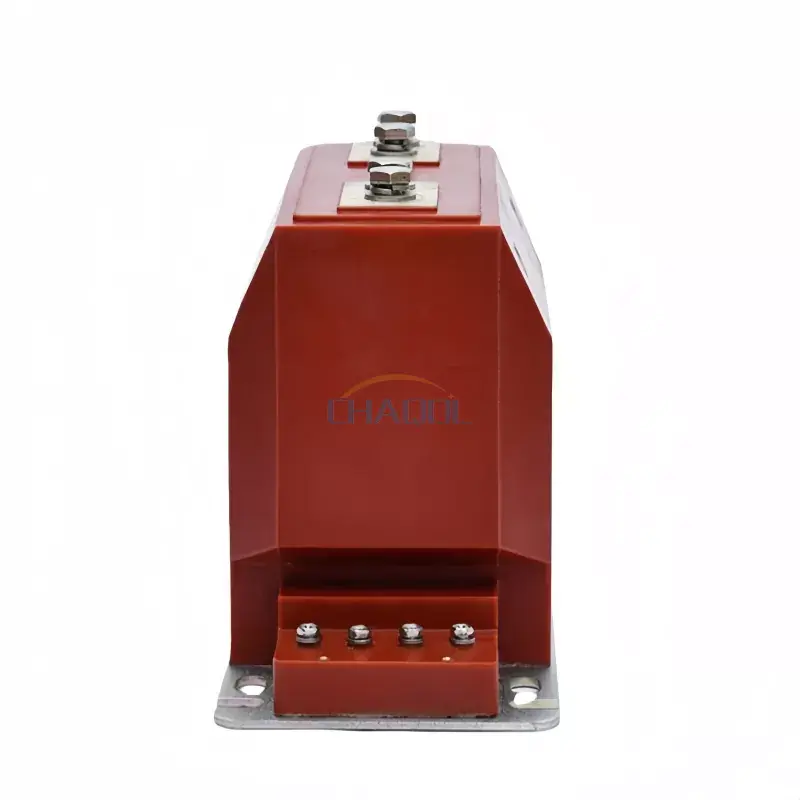

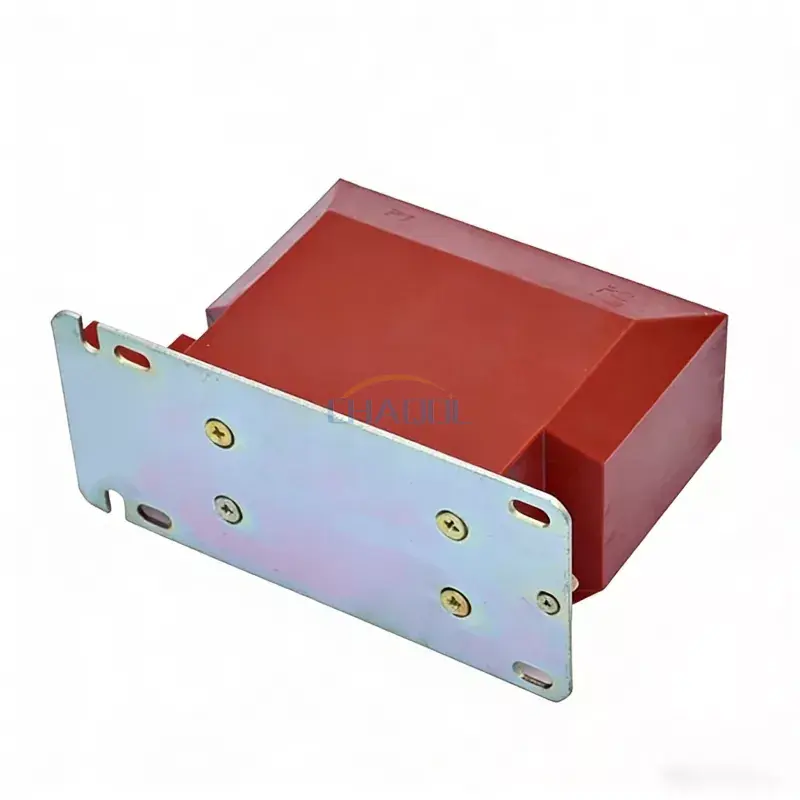

Paparan produk dan rajah dimensi

Reka Bentuk Kejuruteraan dan Struktur Fungsian

Siri ini menggunakan proses tuangan resin epoksi tertutup sepenuhnya, yang menyepadukan teras besi, penggulungan sekunder, dan sistem penebat ke dalam badan yang padat. Reka bentuk mengurangkan risiko nyahcas separa dan meningkatkan kekuatan dielektrik, menjadikannya sesuai untuk operasi jangka panjang dalam alat suis bertenaga.

Transformer Arus Dalaman 10KV juga dilengkapi dengan kotak terminal bertetulang untuk perlindungan pendawaian sekunder, bersama dengan asas pembumian yang memastikan pemasangan selamat dan pematuhan piawaian keselamatan elektrik dalam persekitaran industri.

Parameter Teknikal

Model LZZBJ9-10 menyokong pelbagai konfigurasi semasa utama dan kelas ketepatan untuk memenuhi keperluan pemeteran dan perlindungan yang berbeza dalam sistem pengagihan kuasa.

Arus sekunder berkadar: 5A atau 1A

Tahap penebat berkadar: 12/42/75KV

Senario Aplikasi

Pengubah arus jenis ini digunakan secara meluas dalam kabinet pengagihan kuasa, pencawang dalaman, sistem automasi industri dan sistem pengurusan tenaga. Ia amat sesuai untuk persekitaran yang memerlukan ketepatan pengukuran yang tinggi dan kestabilan jangka panjang di bawah keadaan beban berterusan.

Transformer Arus Dalaman 10KV biasanya disepadukan dengan geganti perlindungan, meter tenaga dan sistem pemantauan dalam infrastruktur grid pintar dan rangkaian kawalan kuasa industri.

Reka Bentuk Pemasangan dan Keselamatan

Pangkalan produk direka bentuk dengan berbilang lubang pelekap dan terminal pembumian, memastikan penetapan yang stabil dan keselamatan elektrik semasa operasi. Kotak terminal sekunder menyediakan perlindungan tambahan terhadap sentuhan tidak sengaja dan gangguan luar.

Strukturnya yang padat membolehkan pemasangan mudah dalam sistem suis ruang terhad, mengurangkan kerumitan pendawaian dan meningkatkan kecekapan penyelenggaraan.

Soalan Lazim

S1: Apakah fungsi utama pengubah arus ini?
J: Ia menukarkan arus primer tinggi kepada arus sekunder rendah piawai untuk pemeteran dan perlindungan dalam sistem voltan sederhana dalaman.

S2: Di manakah biasanya dipasang Transformer Arus Dalaman 10KV?
J: Ia digunakan terutamanya dalam suis dalaman, kabinet pengedaran, dan pencawang padat dalam sistem kuasa industri dan utiliti.

S3: Apakah kelebihan utamanya berbanding dengan CT konvensional?
A: Ia menawarkan penebat resin epoksi, reka bentuk padat, ketepatan yang tinggi, dan rintangan yang kuat terhadap kelembapan dan habuk, menjadikannya sesuai untuk operasi jangka panjang.

S4: Bolehkah ia menyokong julat semasa yang berbeza?
J: Ya, berbilang penilaian semasa utama tersedia untuk memadankan keperluan beban dan sistem yang berbeza.

S5: Adakah ia sesuai untuk aplikasi grid pintar?
J: Ya, ia digunakan secara meluas dalam sistem pemeteran pintar dan rangkaian pengedaran automatik kerana output isyaratnya yang stabil.

S6: Adakah ia memerlukan penyelenggaraan yang kerap?
J: Tiada penyelenggaraan yang kerap diperlukan. Pemeriksaan berkala terminal dan keadaan penebat biasanya mencukupi.
