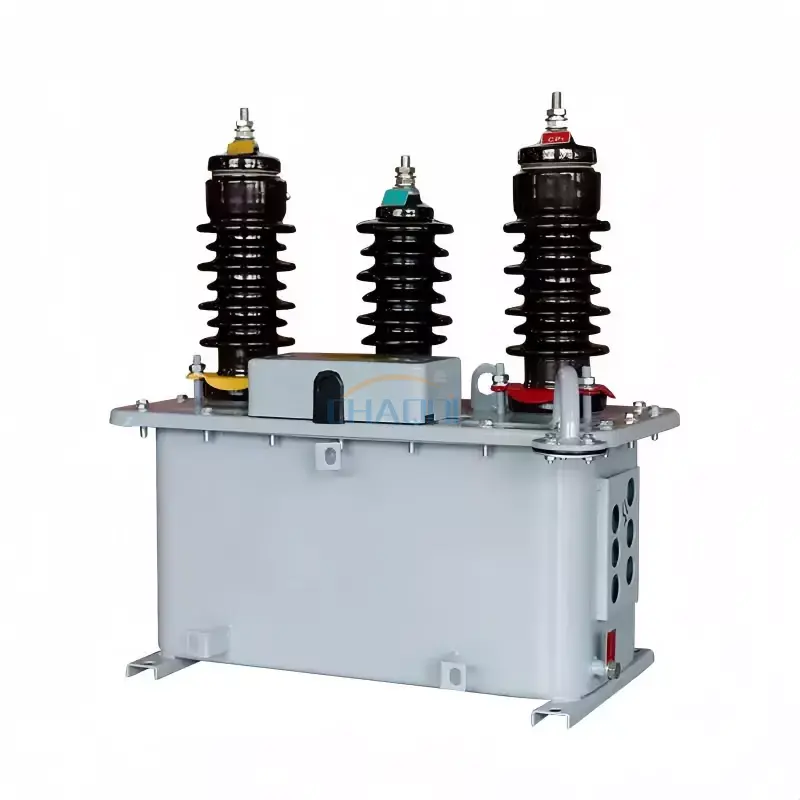

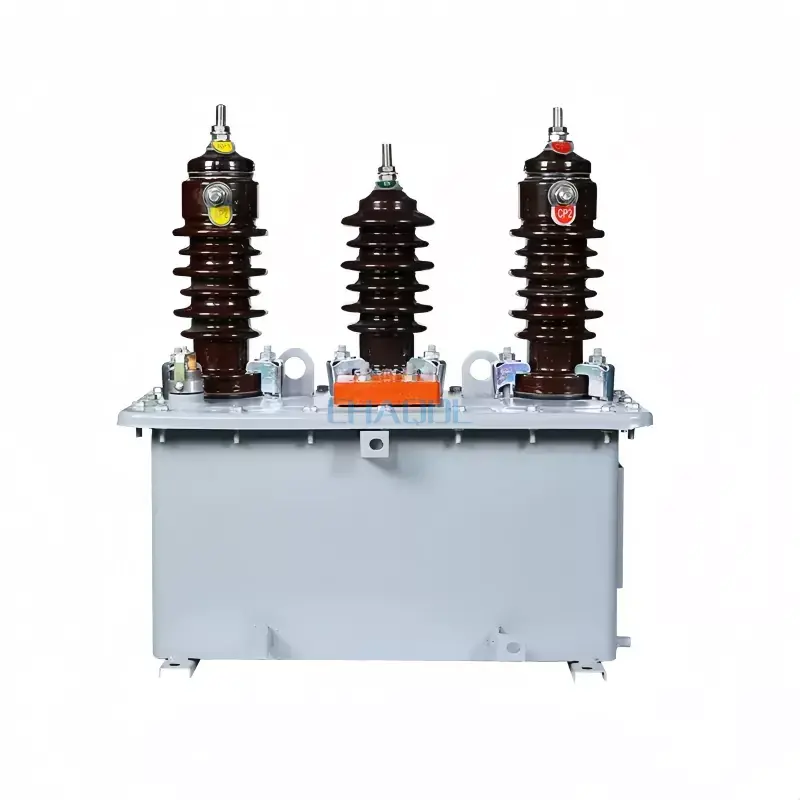

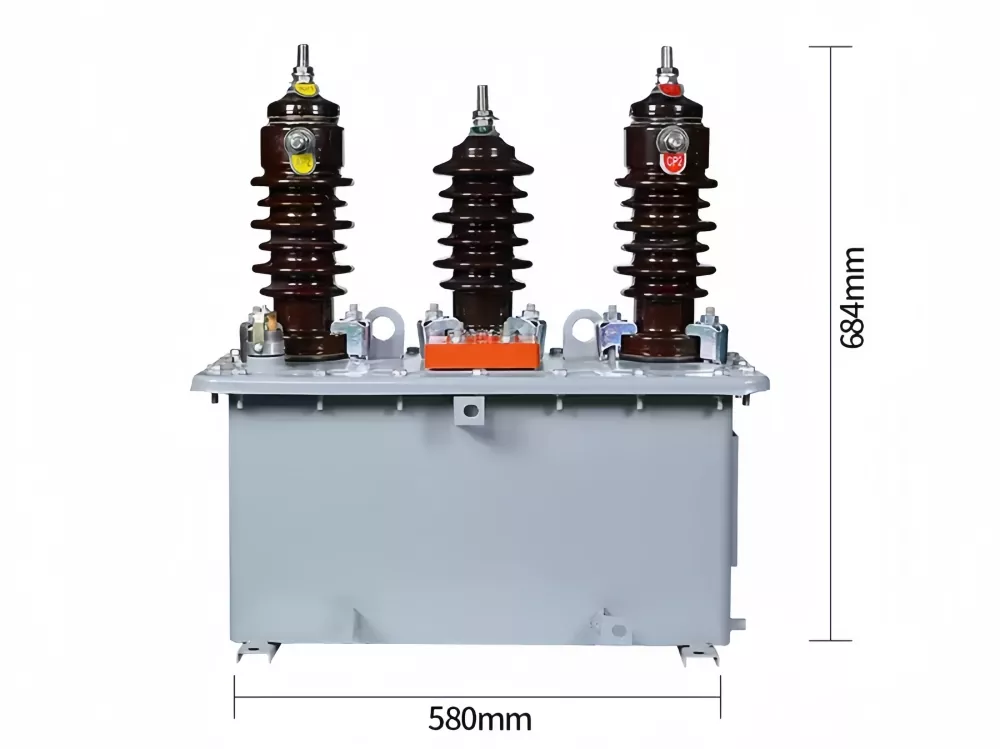

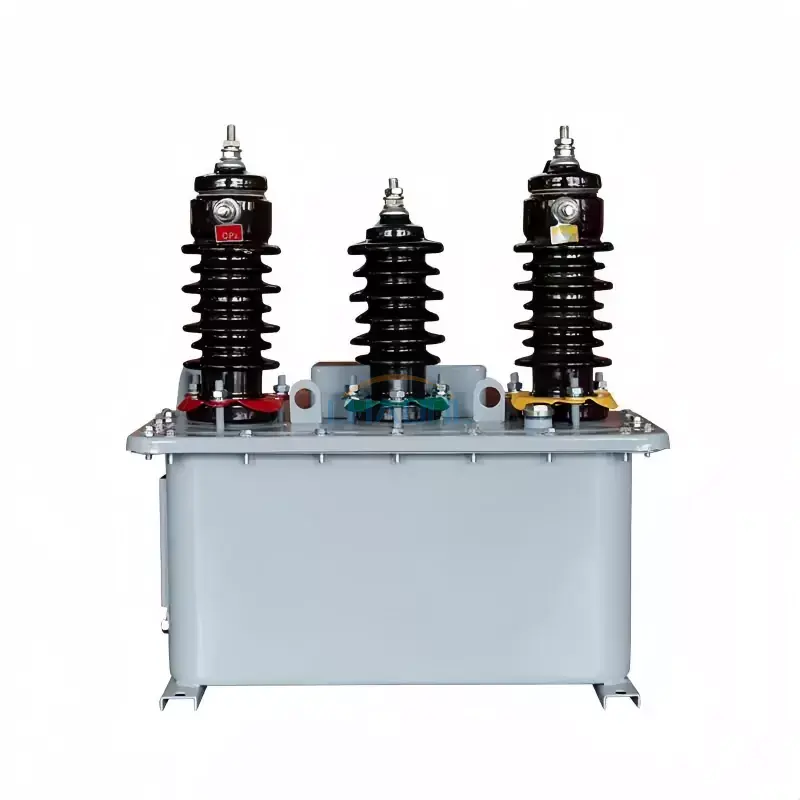

Pengubah instrumen gabungan terendam minyak ini (model JLS-10) direka untuk pemeteran dan perlindungan yang tepat dalam sistem kuasa voltan sederhana. Ia menyepadukan fungsi pengukuran voltan dan arus ke dalam satu unit berisi minyak, menjadikannya boleh digunakan secara meluas dalam rangkaian pengedaran luar, pencawang dan sistem pemantauan kuasa industri. Struktur ini menggunakan reka bentuk penebat terendam minyak yang dimeterai untuk memastikan operasi yang stabil di bawah keadaan beban jangka panjang dan pendedahan alam sekitar yang keras.
Pengubah Instrumen Gabungan Terendam Minyak direka bentuk untuk melakukan perubahan voltan dan arus serentak untuk pemeteran elektrik dan perlindungan geganti. Ia sesuai untuk sistem pengedaran 6kV, 10kV dan 35kV, terutamanya dalam pencawang luar, stesen pengubah padat dan grid kuasa industri di mana kebolehpercayaan dan kekuatan penebat adalah kritikal.
Dengan menyepadukan berbilang fungsi pengukuran ke dalam satu struktur, ia mengurangkan ruang pemasangan dan meningkatkan kecekapan pendawaian sistem, menjadikannya penyelesaian pilihan untuk aplikasi grid pintar moden.
| Nama Produk | Pengubah instrumen gabungan terendam minyak | Model Produk | JLS-10 |
| Tahap ketepatan | 0.5/0.2 gred | Voltan terkadar | 6/10/35KV |
| Kekerapan dinilai | 50Hz | Nisbah voltan | 6000/100 |
Parameter teknikal bahagian voltan JLS-35, 10, 6, dan 3 pengubah instrumen gabungan terendam minyak
|
Model Produk |
JLS-35 |
JLS-10 |
JLS-6 |
JLS-3 |
|
Voltan primer yang dinilai |
35KV |
10KV |
6KV |
3KV |
|
Voltan maksimum |
40.5KV |
11.5KV |
6.9KV |
3.5KV |
|
Voltan sekunder terkadar |
100KV |
|||
|
Kapasiti maksimum |
1000VA |
460VA |
320VA |
320VA |
|
Kekerapan kuasa satu kali menahan ujian voltan |
80 |
38 |
32 |
25 |
|
Tahap penebat yang dinilai |
41/95/200 |
12/42/75 |
7.2/32/60 |
3.6/25/40 |
Parameter teknikal bahagian semasa JLS-35, 10, 6, dan 3 pengubah instrumen gabungan terendam minyak
|
Arus primer yang dinilai |
Arus sekunder berkadar |
FS berbilang |
1s pengganda arus kestabilan terma |
Berbilang arus kestabilan dinamik dinilai |
|
|
Nisbah pembolehubah tunggal |
0.5, 1.2, 5.5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60 、75,100,120,150,200,250,300,400,600,800 |
5A |
10 |
70 |
120 |
|
Nisbah dwi |
2.5-5.5-10,7.5-15,10-20,15-30,20-40,25-50,30-60,50-75,100-20,150-300,250-500 |
||||
Ia menggunakan struktur tangki minyak yang tertutup sepenuhnya, memastikan prestasi penebat yang sangat baik dan rintangan yang kuat terhadap kelembapan, habuk, dan pencemaran alam sekitar. Teras diperbuat daripada keluli silikon berkualiti tinggi untuk meminimumkan kehilangan tenaga, manakala belitan tembaga ketepatan memastikan penghantaran arus yang stabil dan output pengukuran yang tepat.
Berbanding dengan transformer berasingan konvensional, Transformer Instrumen Gabungan Terrendam Minyak ini mengurangkan kerumitan pendawaian dengan ketara dan meningkatkan kecekapan pemasangan di pencawang luar dan kabinet pemeteran.
1. Sesuai untuk pemasangan luaran atau dalaman dalam sistem pengedaran
2. Suhu ambien: -25℃ hingga +40℃
3. Ketinggian: ≤1000m (altitud yang lebih tinggi memerlukan reka bentuk yang disesuaikan)
4. Berkenaan dalam persekitaran yang bebas daripada gas menghakis, pencemaran berat atau getaran teruk
S1: Apakah fungsi utama Transformer Instrumen Gabungan Terendam Minyak?
J: Ia menyepadukan pengukuran voltan dan arus dalam satu unit, memberikan perlindungan pemeteran dan geganti yang tepat untuk sistem kuasa voltan sederhana seperti pencawang dan rangkaian pengedaran.
S2: Di manakah pengubah ini biasanya dipasang?
J: Ia biasanya digunakan dalam pencawang luar, stesen pengubah padat, sistem pengagihan kuasa industri, dan kabinet pemeteran yang memerlukan pengukuran tenaga yang stabil.
S3: Apakah tahap voltan yang boleh disokong oleh peralatan ini?
J: Model standard menyokong sistem 3kV, 6kV, 10kV dan 35kV, menjadikannya sesuai untuk pelbagai aplikasi voltan sederhana.
S4: Apakah kelebihan penebat terendam minyak?
A: Penebat minyak memberikan kekuatan dielektrik yang sangat baik, pelesapan haba, dan kestabilan operasi jangka panjang, terutamanya dalam persekitaran luar yang keras.
S5: Berapa kerapkah ia memerlukan penyelenggaraan?
J: Strukturnya dimeterai sepenuhnya, jadi ia memerlukan penyelenggaraan yang minimum. Pemeriksaan kerap keadaan minyak dan sambungan terminal adalah disyorkan.
S6: Bolehkah ia disesuaikan untuk nisbah semasa yang berbeza?
J: Ya, nisbah semasa dan parameter sekunder boleh disesuaikan mengikut keperluan projek untuk memadankan sistem pemeteran dan perlindungan yang berbeza.
