Ringkasan Artikel:Perlindungan voltan sederhana yang boleh dipercayai memerlukan lebih daripada sekadar mengganggu kerosakan. Utiliti dan operator industri juga memerlukan pensuisan pantas, prestasi mekanikal yang stabil, keperluan penyelenggaraan yang rendah dan keserasian dengan rangkaian pengedaran yang semakin pintar. AnPemutus Litar Magnet Kekal Luaranmenggabungkan teknologi gangguan vakum dengan mekanisme operasi magnet kekal untuk menangani keperluan ini. Artikel ini menerangkan cara teknologi berfungsi, tempat ia boleh digunakan, apakah faktor teknikal yang perlu dinilai sebelum pembelian dan cara ia boleh membantu mengurangkan cabaran operasi dalam sistem pengagihan kuasa moden.
Rangkaian pengedaran voltan sederhana beroperasi dalam keadaan yang mencabar. Kerosakan pada penyuap, sambungan pengubah, bas industri, sistem kuasa kereta api atau pemasangan tenaga boleh diperbaharui boleh mengganggu bekalan elektrik dan berpotensi merosakkan peralatan berharga. Oleh itu, pemutus litar adalah bahagian penting dalam rantai perlindungan.
Walau bagaimanapun, pengendali moden menghadapi beberapa cabaran pada masa yang sama. Peralatan boleh dipasang di luar rumah di mana ia terdedah kepada kelembapan, habuk, sinaran ultraungu, perubahan suhu dan tekanan persekitaran yang lain. Pada masa yang sama, rangkaian pengedaran menjadi lebih automatik, mewujudkan permintaan untuk peralatan yang boleh bertindak balas secara konsisten kepada arahan elektrik dan berkomunikasi dengan sistem perlindungan dan kawalan pintar.
Pemutus yang dikendalikan secara mekanikal tradisional boleh berfungsi dengan berkesan, tetapi mekanisme pengendaliannya mengandungi berbilang bahagian yang bergerak. Haus mekanikal, keperluan pelarasan dan operasi yang tidak konsisten dalam tempoh perkhidmatan yang lama boleh menjadi kebimbangan, terutamanya dalam pemasangan yang memerlukan penukaran yang kerap.

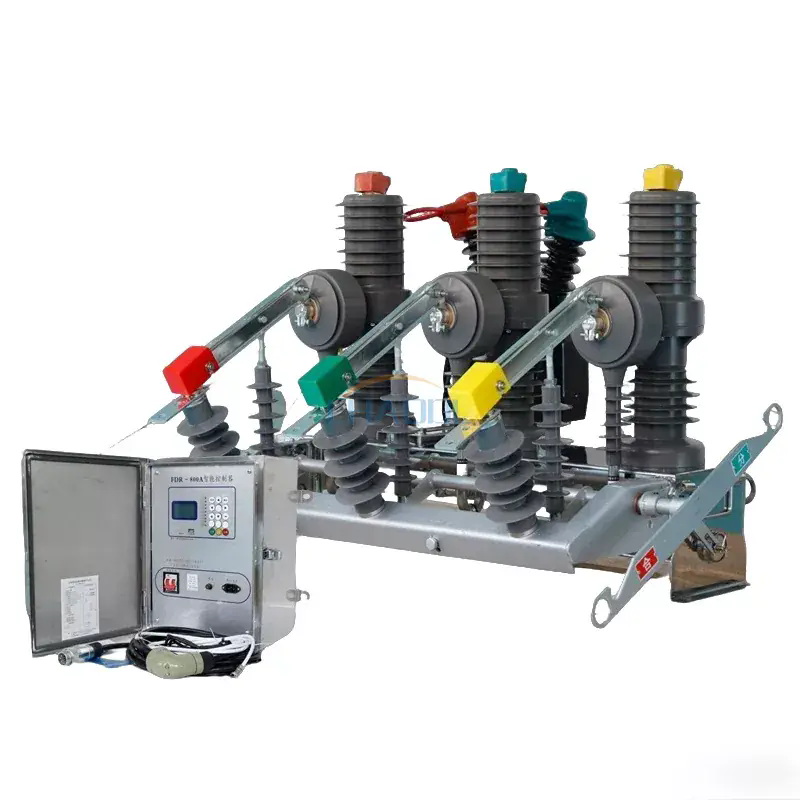

Pemutus Litar Magnet Kekal Luaran menangani cabaran ini dengan menggabungkan pencelah vakum dengan penggerak magnet kekal. Hasilnya ialah penyelesaian pensuisan voltan sederhana padat yang direka untuk operasi yang boleh dipercayai, mengurangkan kerumitan mekanikal dan penyepaduan ke dalam sistem pengedaran moden.
Prinsip operasi adalah berdasarkan dua teknologi penting:gangguan vakumdanpenggerak magnet kekal.
Semasa operasi biasa, pemutus litar membenarkan arus mengalir melalui laluan konduktifnya. Apabila sistem perlindungan mengenal pasti keadaan tidak normal, mekanisme pengendalian menerima arahan untuk membuka kenalan. Penggerak magnet kekal memacu mekanisme, memisahkan kenalan di dalam pencelah vakum.
Apabila sesentuh berpisah, arka elektrik mungkin terbentuk seketika. Oleh kerana sesentuh terletak di dalam pencelah vakum, arka dipadamkan dengan cepat apabila arus melalui titik gangguan semula jadinya. Litar itu kemudiannya diasingkan secara elektrik daripada kerosakan.
Untuk operasi penutupan, penggerak mengalihkan kenalan kembali ke kedudukan yang diperlukan. Pergerakan terkawal membantu menyediakan prestasi pensuisan berulang.
Urutan operasi ini boleh diringkaskan seperti berikut:
Gabungan teknologi ini amat berguna apabila pengendali memerlukan pensuisan pantas dan prestasi mekanikal yang boleh dipercayai tanpa bergantung pada struktur operasi berasaskan spring yang kompleks.
Mekanisme pengendalian mempunyai pengaruh langsung pada kebolehpercayaan pemutus litar. Mekanisme magnet kekal menggunakan daya elektromagnet untuk mengawal pergerakan mekanisme pensuisan dan mengekalkan kedudukan operasinya.
Berbanding dengan mekanisme yang mengandungi lebih banyak elemen penghantaran mekanikal, penggerak magnet kekal boleh mempunyai lebih sedikit komponen bergerak. Ini mengurangkan kemungkinan titik haus mekanikal dan membantu mengekalkan tingkah laku pembukaan dan penutupan yang konsisten.
| Pertimbangan | Mekanisme Magnet Kekal | Mekanisme Mekanikal Tradisional |
|---|---|---|
| Kerumitan mekanikal | Struktur operasi yang agak mudah | Mungkin mengandungi lebih banyak bahagian penghantaran mekanikal |
| Komponen bergerak | Mengurangkan bilangan bahagian bergerak mekanikal | Secara amnya lebih banyak komponen mekanikal |
| Permintaan penyelenggaraan | Direka untuk operasi penyelenggaraan rendah | Mungkin memerlukan pemeriksaan dan pelarasan berkala |
| Bertukar konsistensi | Penggerak elektromagnet yang stabil | Boleh bergantung lebih banyak pada keadaan mekanikal |
| Kerap bertukar | Sangat sesuai untuk aplikasi yang memerlukan operasi berulang | Pemilihan bergantung pada reka bentuk mekanisme dan kitaran tugas |
Kelebihan praktikal bukan sekadar pengurangan dalam kiraan komponen. Mekanisme pengendalian juga merupakan faktor penting apabila pemutus litar dipasang di lokasi di mana akses penyelenggaraan sukar atau di mana masa henti yang tidak dirancang boleh menyebabkan kos operasi yang besar.
Pemutus Litar Magnet Kekal Luaran yang direka bentuk dengan betul mengandungi beberapa komponen elektrik, mekanikal dan penebat yang diselaraskan. Setiap komponen menyumbang kepada pensuisan yang selamat dan operasi yang boleh dipercayai.
Oleh kerana komponen ini berfungsi bersama, pemilihan tidak boleh hanya berdasarkan voltan terkadar. Tugas elektrik yang lengkap, persekitaran pemasangan, keperluan kawalan, dan strategi perlindungan sistem harus dipertimbangkan.
Salah satu kelebihan yang paling penting ialah sistem pengendalian mekanikal yang dipermudahkan. Dengan titik haus mekanikal yang lebih sedikit, pelarasan mekanikal rutin boleh dikurangkan. Ini boleh menjadi sangat berharga untuk pencawang luar, rangkaian pengedaran jauh dan kemudahan perindustrian di mana akses penyelenggaraan menyusahkan.
Penggerak magnet kekal menyediakan pergerakan elektromagnet terkawal. Tingkah laku membuka dan menutup yang konsisten adalah penting apabila pemutus dikendalikan berulang kali oleh perlindungan, automasi atau sistem kawalan jauh.
Pengganggu vakum menyediakan gangguan arka yang berkesan tanpa memerlukan ruang pemutus litar untuk menggunakan gas penebat konvensional atau media cecair untuk kepupusan arka. Ini menjadikan teknologi vakum sangat sesuai untuk banyak aplikasi pengedaran voltan sederhana.
Penggerak direka bentuk untuk beroperasi dengan cekap, yang boleh membantu mengurangkan tenaga yang diperlukan untuk operasi pensuisan. Penggunaan tenaga yang tepat bergantung pada konfigurasi dan sistem kawalan tertentu, jadi spesifikasi projek hendaklah sentiasa diperiksa sebelum pemilihan akhir.
Peralatan pengedaran luar mesti menangani pendedahan alam sekitar. Kepungan pemutus luar yang direka bentuk dengan sesuai membantu melindungi komponen dalaman daripada kelembapan, habuk, pendedahan ultraungu dan keadaan cuaca yang berubah-ubah.
Untuk aplikasi yang melibatkan penukaran berulang, ketahanan mekanikal merupakan kriteria pembelian yang penting. Spesifikasi produk Anqiang menunjukkan hayat mekanikal sehingga 10,000 operasi untuk konfigurasi Pemutus Litar Magnet Kekal Luaran yang berkenaan.
Rangkaian kuasa moden semakin bergantung pada kawalan jauh, pemantauan dan pengurusan kerosakan automatik. Pemutus litar magnet kekal yang dikonfigurasikan dengan betul boleh menyokong penyepaduan dengan SCADA dan sistem automasi pengedaran, membolehkan pengendali membina rangkaian elektrik yang lebih responsif.
Memilih pemutus litar hanya berdasarkan nama atau kelas voltannya boleh membawa kepada konfigurasi yang tidak sesuai. Pembeli harus membandingkan spesifikasi pemutus dengan ciri elektrik sebenar pemasangan.
| Parameter | Contoh Spesifikasi | Mengapa Ia Penting |
|---|---|---|
| Voltan terkadar | 12 kV / 24 kV | Mesti sepadan dengan kelas voltan nominal sistem pengedaran. |
| Kekerapan dinilai | 50 Hz | Mesti sepadan dengan frekuensi sistem kuasa. |
| Nilai semasa | 630 A / 1250 A | Mentakrifkan keupayaan membawa arus berterusan. |
| Arus pemutus litar pintas | 20 kA / 25 kA | Menunjukkan keupayaan gangguan semasa kerosakan pemutus. |
| Puncak menahan arus | 50 kA / 63 kA | Penting untuk menilai tegasan elektromagnet jangka pendek. |
| Impuls kilat menahan voltan | 125 kV / 145 kV | Penting untuk penyelarasan penebat dan perlindungan sementara. |
| Kehidupan mekanikal | Sehingga 10,000 operasi | Berguna apabila penukaran kerap dijangka. |
Maklumat produk yang disediakan oleh Anqiang menyenaraikan konfigurasi voltan berkadar 12 kV dan 24 kV, arus undian 630 A dan 1250 A, dan kapasiti pemutus litar pintas 20 kA dan 25 kA untuk model yang berkaitan.
Pemilihan sebenar hendaklah sentiasa berdasarkan reka bentuk sistem yang lengkap, piawaian terpakai, penyelarasan perlindungan dan keperluan khusus projek dan bukannya mengandaikan bahawa setiap konfigurasi mempunyai penilaian yang sama.
Gabungan pembinaan luar, gangguan vakum dan operasi magnet kekal menjadikan peralatan ini sesuai untuk pelbagai aplikasi voltan sederhana.
Anqiang mengenal pasti pencawang utiliti, rangkaian pengedaran, elektrifikasi kereta api, perlombongan, sistem kuasa industri dan pemasangan tenaga boleh diperbaharui di antara kawasan aplikasi untuk Pemutus Litar Magnet Kekal Luarannya.
Pemutus yang betul harus dipilih dengan bermula dengan sistem elektrik dan bukannya katalog produk. Proses pemilihan praktikal boleh mengelakkan kedua-dua spesifikasi yang kurang dan terlalu besar yang tidak perlu.
Pendekatan ini lebih dipercayai daripada memilih pemutus semata-mata mengikut nilai semasa atau harga pembelian. Kos permulaan yang lebih rendah boleh menjadi mahal jika peralatan sukar diselenggara, tidak serasi dengan sistem kawalan, atau tidak dipadankan dengan betul dengan tahap kerosakan.
Walaupun pemutus litar magnet kekal direka untuk mengurangkan penyelenggaraan mekanikal, penyelenggaraan yang rendah tidak bermakna pemeriksaan sifar. Program pengendalian yang berdisiplin kekal penting untuk peralatan voltan sederhana.
Untuk peralatan luar, pemeriksaan alam sekitar amat penting. Kelembapan, pencemaran, kakisan dan kerosakan mekanikal secara beransur-ansur boleh menjejaskan penebat dan kebolehpercayaan operasi walaupun apabila pemutus itu sendiri mempunyai reka bentuk yang teguh.
Oleh itu, program penyelenggaraan pencegahan harus menumpukan pada pemasangan lengkap dan bukannya menganggap pemutus litar sebagai komponen terpencil.
Pemutus Litar Magnet Kekal Luaran ialah pemutus litar voltan sederhana yang menggabungkan pencelah vakum dengan mekanisme pengendalian magnet kekal. Ia direka untuk pensuisan yang boleh dipercayai dan gangguan gangguan dalam pengedaran luar dan sistem kuasa industri.
Konfigurasi bergantung pada keperluan pengeluar dan projek. Keluarga produk ZW32-12G dan ZW32-24G Anqiang direka untuk aplikasi voltan sederhana 12 kV dan 24 kV.
Mekanisme ini boleh mengurangkan kerumitan mekanikal, menyediakan pergerakan pensuisan yang konsisten, mengurangkan haus mekanikal, dan menyokong operasi penyelenggaraan yang rendah. Ciri-ciri ini amat berharga untuk peralatan yang mengalami penukaran yang kerap.
ya. Unit yang dikonfigurasikan sesuai boleh disepadukan dengan automasi pengedaran, SCADA, pemantauan jauh dan sistem perlindungan pintar. Konfigurasi komunikasi dan kawalan yang tepat harus disahkan untuk setiap projek.
ya. Pemutus litar magnet kekal luaran boleh digunakan dalam bahagian voltan sederhana sistem pengagihan kuasa solar dan angin di mana ciri voltan, arus, gangguan kerosakan, penebat dan kawalannya sepadan dengan keperluan pemasangan.
Ketahanan mekanikal bergantung pada model tertentu dan keadaan operasi. Spesifikasi Anqiang yang berkenaan menyenaraikan hayat mekanikal sehingga 10,000 operasi.
Untuk pengesyoran teknikal yang tepat, sediakan voltan sistem, arus undian, aras litar pintas, kekerapan, persekitaran pemasangan, tugas pensuisan, voltan kawalan, keperluan automasi, susunan pelekap dan sebarang piawaian projek yang berkenaan. Menyediakan maklumat ini lebih awal boleh mengurangkan perubahan spesifikasi kemudian.
Pemutus Litar Magnet Kekal Luaran adalah lebih daripada peranti pensuisan konvensional dengan penggerak yang berbeza. Dengan menggabungkan gangguan vakum dengan operasi magnet kekal, ia menangani beberapa keperluan praktikal rangkaian voltan sederhana moden: pensuisan yang boleh dipercayai, kerumitan mekanikal yang dikurangkan, keperluan penyelenggaraan yang lebih rendah, kebolehsuaian luar dan keserasian dengan sistem pengagihan kuasa yang semakin automatik.
Perkara yang paling penting untuk pembeli adalah untuk memadankan pemutus litar dengan tugas elektrik sebenar. Voltan terkadar, arus berterusan, keupayaan gangguan litar pintas, tahap penebat, kekerapan pensuisan, keadaan persekitaran, seni bina kawalan dan keperluan pemasangan semuanya harus dinilai sebelum keputusan muktamad dibuat.
Anqiang menyediakan penyelesaian Pemutus Litar Magnet Kekal Luaran untuk aplikasi voltan sederhana, dengan konfigurasi direka sekitar sistem dan aplikasi 12 kV dan 24 kV daripada rangkaian pengedaran dan pencawang kepada projek perindustrian, kereta api, perlombongan dan tenaga boleh diperbaharui.
Mencari Pemutus Litar Magnet Kekal Luaran yang boleh dipercayai untuk projek voltan sederhana anda?Kongsi voltan sistem anda, arus undian, tahap kerosakan, persekitaran pemasangan dan keperluan kawalan denganAnqianguntuk membincangkan konfigurasi yang sesuai.Hubungi kamiuntuk maklumat produk, sokongan teknikal dan penyelesaian yang dipadankan dengan aplikasi anda.
Penting:Pemilihan dan pemasangan pemutus litar hendaklah dijalankan oleh profesional elektrik yang berkelayakan dan mengikut piawaian tempatan yang berkenaan, keperluan perlindungan sistem dan dokumentasi teknikal pengeluar.
-
