Suis Putus Sambungan Voltan Tinggi Luaran

Model:GW4-12(40.5/72.5/126)

Suis Putus Sambungan Voltan Tinggi Luaran Anqiang Power ialah peralatan yang biasa digunakan dalam sistem kuasa. Fungsi utama mereka adalah untuk mengasingkan voltan semasa penyelenggaraan peralatan atau talian untuk memastikan keselamatan. Mereka tidak boleh mengganggu arus beban atau arus litar pintas dan harus digunakan bersama dengan pemutus litar. Apabila mematikan kuasa, pemutus litar hendaklah dibuka dahulu, diikuti dengan suis putus; apabila memulihkan kuasa, suis putus sambungan hendaklah ditutup dahulu, diikuti dengan pemutus litar.

Hantar Pertanyaan

Penerangan Produk

TheSuis Putus Sambungan Voltan Tinggi Luarandireka bentuk untuk pengasingan litar yang boleh dipercayai dalam sistem kuasa AC luaran antara 40.5kV hingga 220kV. Ia digunakan secara meluas dalam pencawang, talian penghantaran dan stesen pensuisan grid di mana pengasingan yang boleh dilihat dan keselamatan mekanikal diperlukan dalam keadaan voltan tinggi.

Siri GW4 ini direka bentuk dengan struktur terbuka yang teguh, memastikan operasi yang stabil dalam keadaan cuaca yang teruk seperti hujan lebat, ais, beban angin dan persekitaran pencemaran. Ia menyokong kedua-dua mod operasi manual dan bermotor, memberikan fleksibiliti untuk tahap automasi grid yang berbeza.

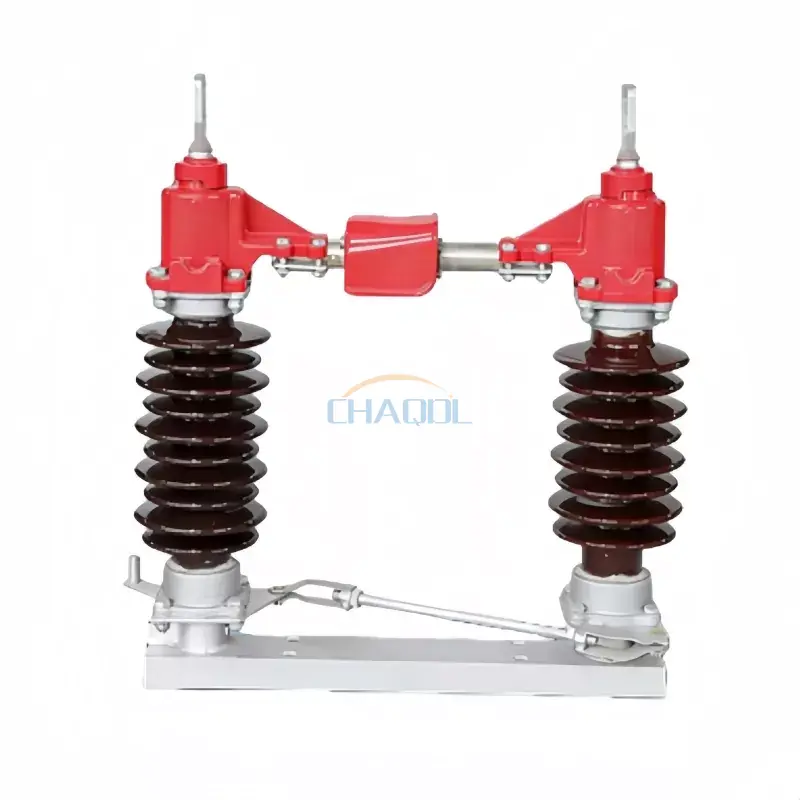

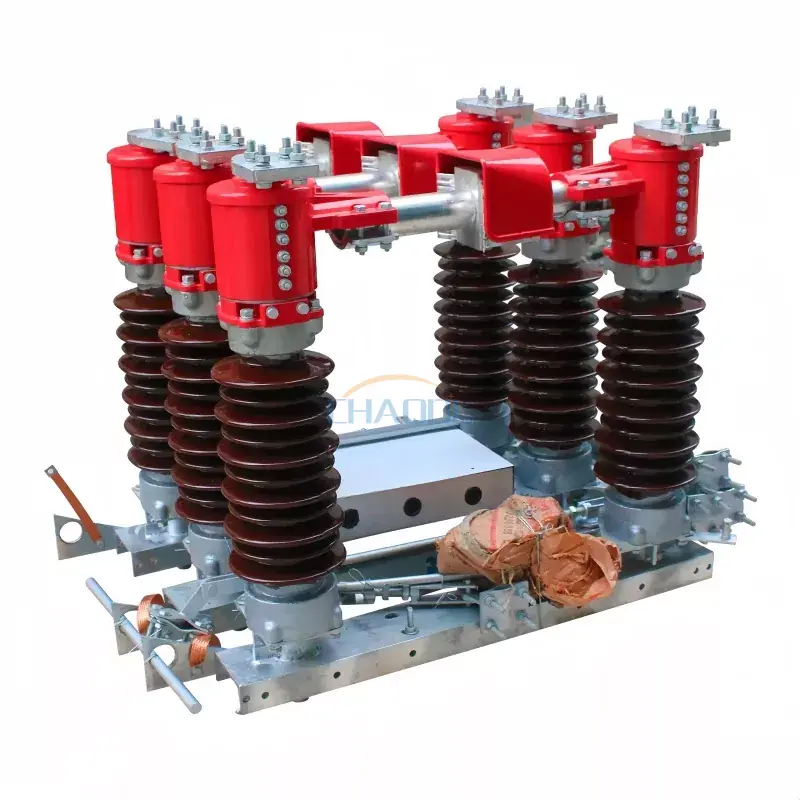

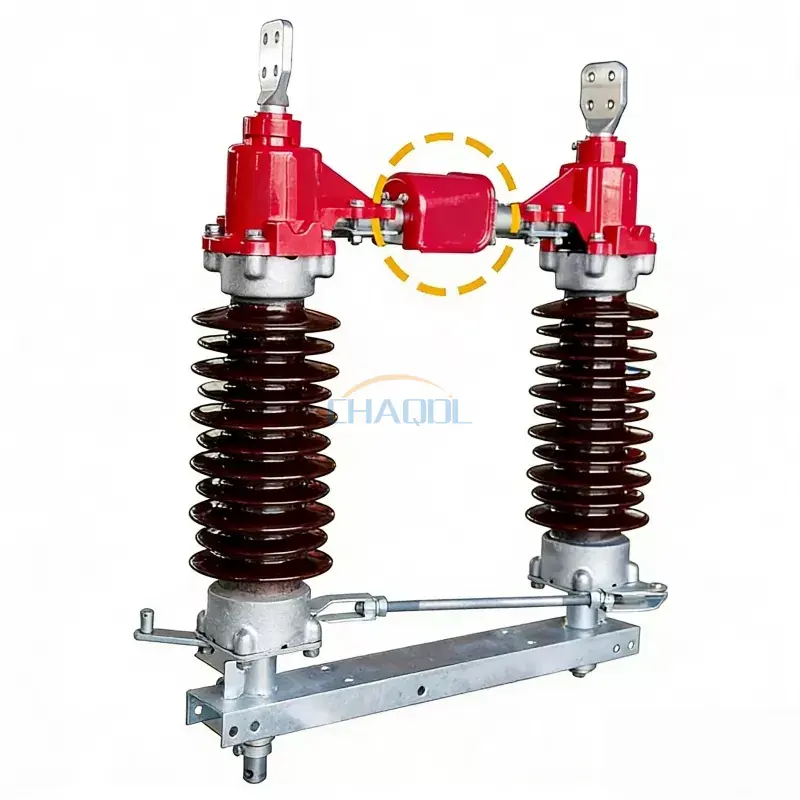

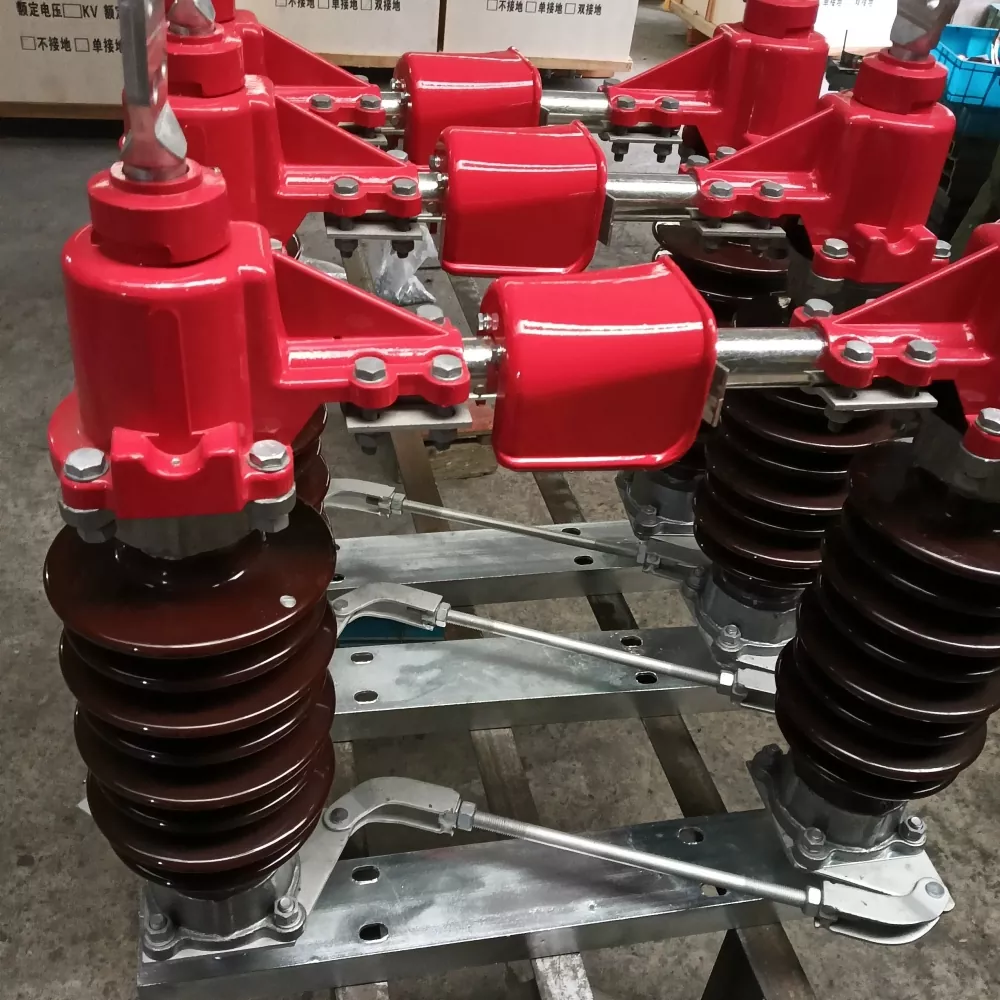

Foto Produk

Outdoor High Voltage Disconnect Switch GW4 Series

Reka Bentuk Struktur dan Ciri Kejuruteraan

Suis menggunakan struktur bilah berputar mendatar dengan penebat tiang porselin, tiub pengalir, dan rangka asas keluli tergalvani berkekuatan tinggi. Sistem pautan mekanikal memastikan operasi tiga fasa yang disegerakkan, mengurangkan risiko salah jajaran semasa penukaran.

Berbanding dengan pengasing tradisional, iniSuis Putus Sambungan Voltan Tinggi Luaranmeningkatkan keseragaman tekanan sentuhan dan mengurangkan pengoksidaan pada sambungan konduktif, memanjangkan hayat perkhidmatan dengan ketara dalam aplikasi luar jangka panjang.

Parameter Teknikal

Nama Projek			Nilai parameter
Voltan terkadar			40.5KV		72.5KV		126KV
Tahap penebat yang dinilai	Kekerapan kuasa 1 minit menahan voltan		95/115 KV		140/160 KV		230/245KV
	Impuls kilat menahan voltan		185/215 KV		325/375 KV		550/630 KV
Kekerapan dinilai			50 Hz
Nilai semasa			400/630/1000A		1250/1600/2000A		3150/4000A
Dinilai masa singkat menahan arus			16/20/31.5kA		31.5/40kA		50kA
Puncak ternilai menahan arus			40/50/63kA		80/100kA		125kA
Tempoh litar pintas yang dinilai			4/2s
Beban mekanikal terminal yang diberi nilai	Beban longitudinal mendatar		750N		1000N
	Beban sisi mendatar		500N		750N
	Daya menegak		750N		1000N
Kehidupan mekanikal			2000 kali
Mekanisme yang dikendalikan secara manual		Tanpa asas	CS11(F)
		Pembumian tunggal	CS 8-6D(F)
		Pembumian berganda	Pemotong utama CS14G, pemotong tanah CS11
		Kawalan voltan litar	AC 220/380, DC 220
Mekanisme operasi dipacu motor		Model	CJ5/CJ6
		Voltan motor	AC220/380，DC220
		Kawalan voltan litar	AC220，DC220
		Masa buka (pemutus litar)	6±1s
Berat produk		Tidak berasas	360kg	500kg		700kg
		Pembumian tunggal	410kg	600kg		800kg
		Pembumian berganda	460kg	700kg		900kg

Rajah Dimensi Produk

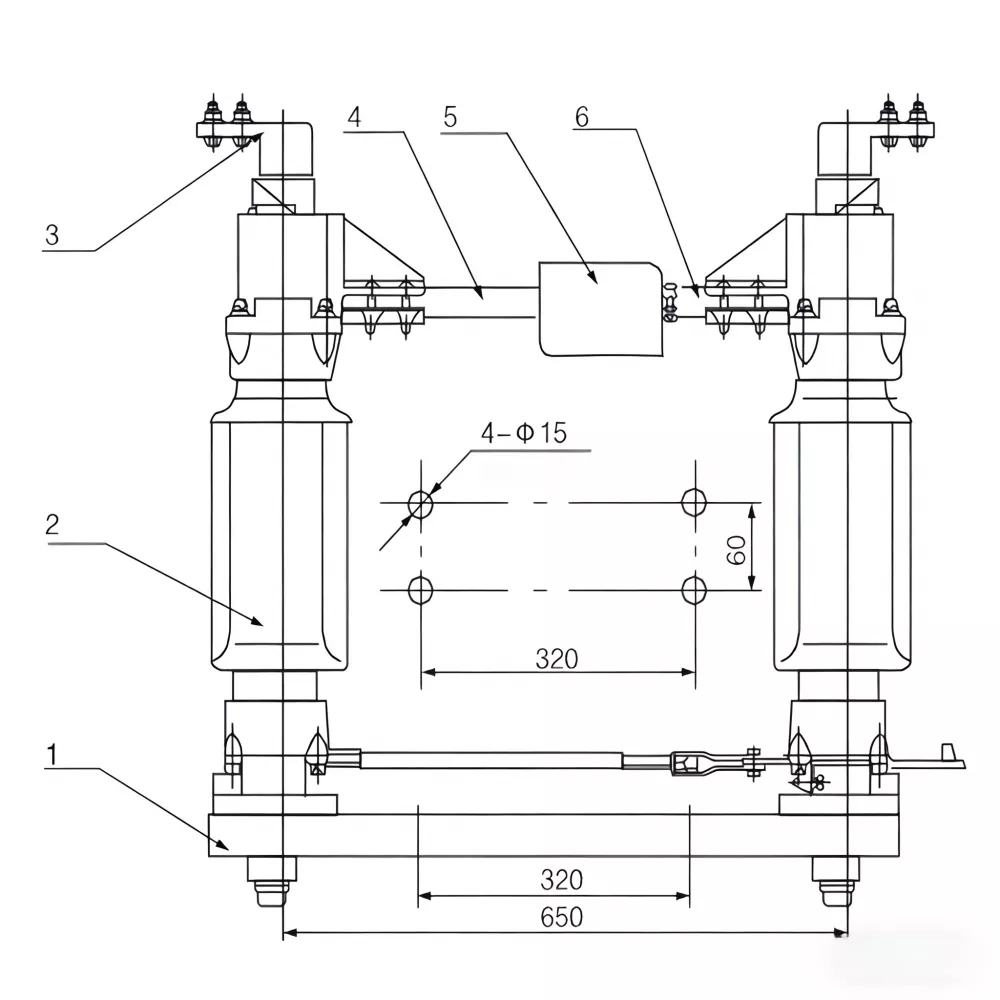

Gambaran Keseluruhan Struktur Siri GW4

GW4 Outdoor High Voltage Disconnect Switch Structure

1. Pangkalan

2. Penebat sokongan

3. Terminal wayar

4. tiub pengalir pegun

5. Penutup air segi empat sama

6. Tiub pengalir boleh alih

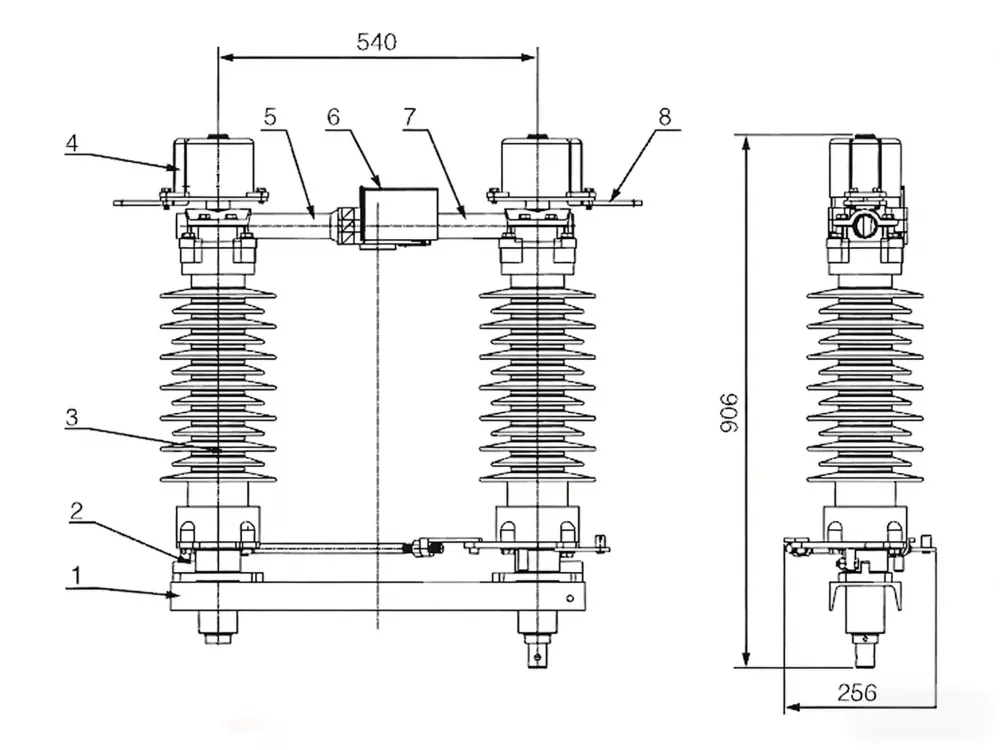

Konfigurasi Kutub Tunggal

Single Pole Outdoor High Voltage Disconnect Switch

1. Pendakap keluli saluran

2. Pangkalan sokongan

3. Tiang penebat

4. Terminal alur keluar kanan

5. Rod pengalir hujung silinder

6. Penutup hujan

7. Batang pengalir kenalan

8. Terminal alur keluar kiri

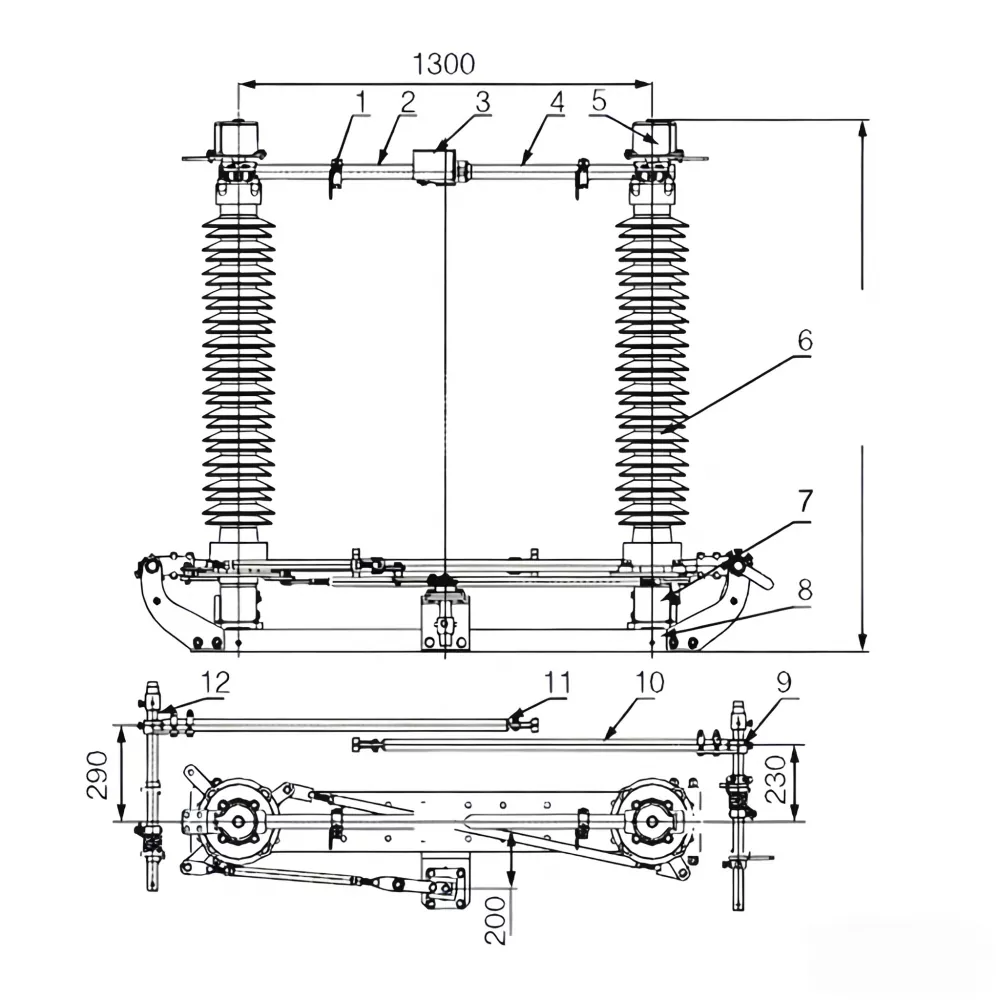

Struktur Voltan Tinggi 126kV

126kV Outdoor High Voltage Disconnect Switch

1. Suis pembumian sesentuh tetap

2. Batang panduan kenalan

3. penutup hujan keluli tahan karat

4. Rod pengalir silinder

5. Blok terminal sambungan fleksibel

6. Sokongan penebat

7. Perumah galas

8. Bingkai asas pemasangan

9. Pemasangan suis pembumian kanan

10. paip keluli suis pembumian

11. Suis pembumian sesentuh bergerak

12. Pemasangan suis pembumian kiri

Kelebihan Kejuruteraan Berbanding Produk Konvensional

Item Perbandingan	Suis Putus Sambungan Voltan Tinggi Luaran Siri GW4	Produk Pasaran Konvensional
Kestabilan Struktur	Tapak keluli bertetulang dengan rangkaian tiga fasa yang disegerakkan	Operasi fasa bebas dengan risiko salah jajaran yang lebih tinggi
Prestasi Kenalan	Tiub konduktif yang dioptimumkan dengan rintangan pengoksidaan yang dikurangkan	Sentuhan tembaga standard terdedah kepada haus jangka panjang
Rintangan Cuaca	Direka untuk persekitaran hujan, ais, angin dan pencemaran	Perlindungan terhad terhadap keadaan luar yang keras
Mod Operasi	Menyokong operasi manual dan pacuan motor	Kebanyakannya sistem manual sahaja
Keperluan Penyelenggaraan	Penyelenggaraan yang rendah dengan selang pemeriksaan yang panjang	Penyelenggaraan yang kerap diperlukan

Senario Aplikasi

Suis Putus Sambungan Voltan Tinggi Luaran digunakan secara meluas dalam:

Pencawang penghantaran voltan tinggi
Rangkaian pengagihan kuasa dan stesen pensuisan grid
Sistem bekalan kuasa industri
Pencawang tenaga boleh diperbaharui (ladang angin dan solar)
Sistem tenaga kereta api dan infrastruktur

Nota Pemasangan dan Operasi

Penjajaran yang betul bagi aci berputar dan struktur sokongan penebat adalah penting untuk memastikan operasi mekanikal yang lancar. Rangka asas mesti dibumikan dengan selamat, dan mekanisme pengendalian hendaklah diuji sebelum penjanaan tenaga untuk memastikan prestasi pensuisan yang selamat di bawah keadaan bebas beban.

Soalan Lazim

S1: Apakah fungsi utama Suis Pemutus Voltan Tinggi Luaran ini?
Ia menyediakan pengasingan litar voltan tinggi yang boleh dilihat untuk memastikan penyelenggaraan yang selamat dan operasi sistem.

S2: Bolehkah suis ini beroperasi dalam keadaan cuaca luar yang berat?
Ya, ia direka untuk persekitaran luar yang melampau termasuk pencemaran, hujan, ais dan keadaan beban angin.

S3: Apakah yang membezakan siri GW4 daripada pengasing standard?
Ia menawarkan penyegerakan mekanikal yang lebih baik, rintangan kakisan yang lebih kuat dan hayat operasi yang lebih lama berbanding model konvensional.

S4: Adakah operasi bermotor tersedia?
Ya, kedua-dua mekanisme manual dan dipacu motor boleh dikonfigurasikan bergantung pada keperluan projek.

S5: Apakah industri yang biasa menggunakan peralatan ini?
Ia digunakan secara meluas dalam penghantaran kuasa, pencawang, sistem tenaga boleh diperbaharui, dan rangkaian elektrik industri berat.
