Pemutus Litar Vakum Dipasang Sisi 24kV

ThePemutus Litar Vakum Dipasang Sisi 24kV(Model: ZN63A (VS1)-24) ialah pemutus litar voltan sederhana dalaman berprestasi tinggi yang direka untuk sistem kuasa AC 50Hz tiga fasa dengan voltan terkadar 24kV. Ia menyepadukan mekanisme pengendalian dan pencelah vakum ke dalam struktur padat, memberikan perlindungan, pensuisan dan kawalan yang boleh dipercayai untuk pencawang, loji kuasa, kemudahan perindustrian dan sistem pengagihan kuasa. Pemutus tersedia dalam kedua-dua versi dipasang tetap dan boleh ditarik balik untuk memenuhi pelbagai konfigurasi gear suis.

Menampilkan teknologi gangguan vakum termaju, ketahanan mekanikal yang tinggi dan keperluan penyelenggaraan yang rendah, pemutus litar ini sesuai untuk aplikasi yang melibatkan operasi penukaran yang kerap. Ia digunakan secara meluas dalam metalurgi, perlombongan, loji kimia, industri arang batu, pencawang utiliti, dan projek tenaga boleh diperbaharui di mana pengagihan kuasa yang selamat dan boleh dipercayai adalah penting.

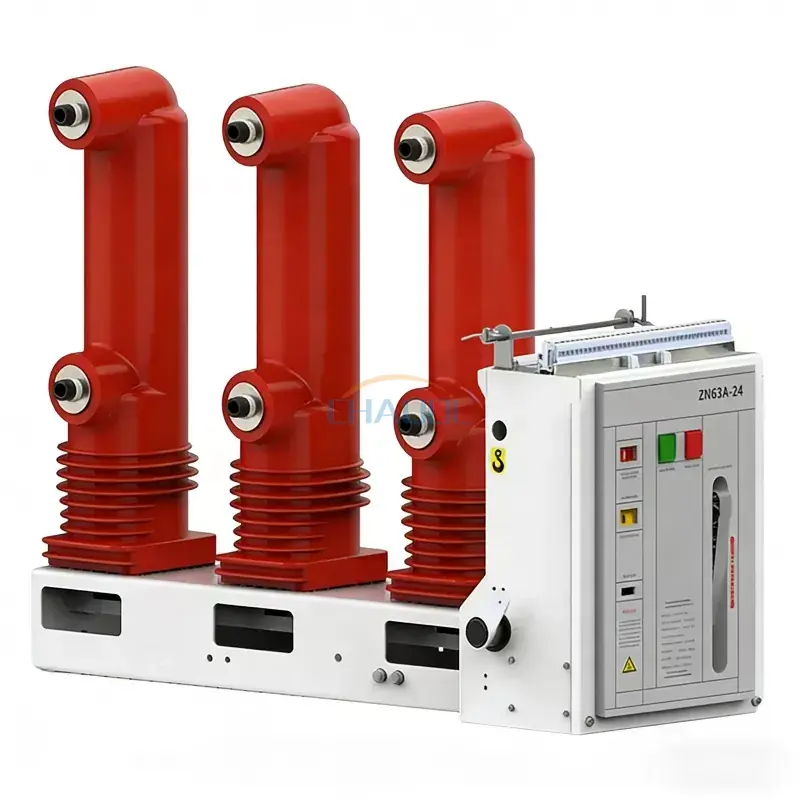

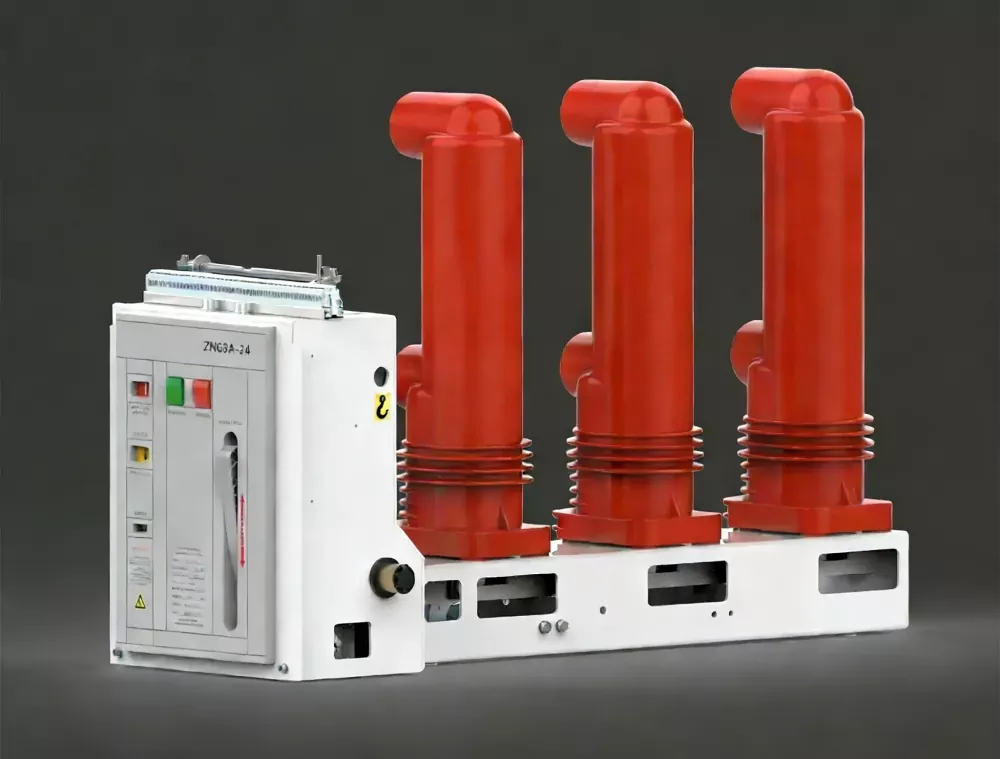

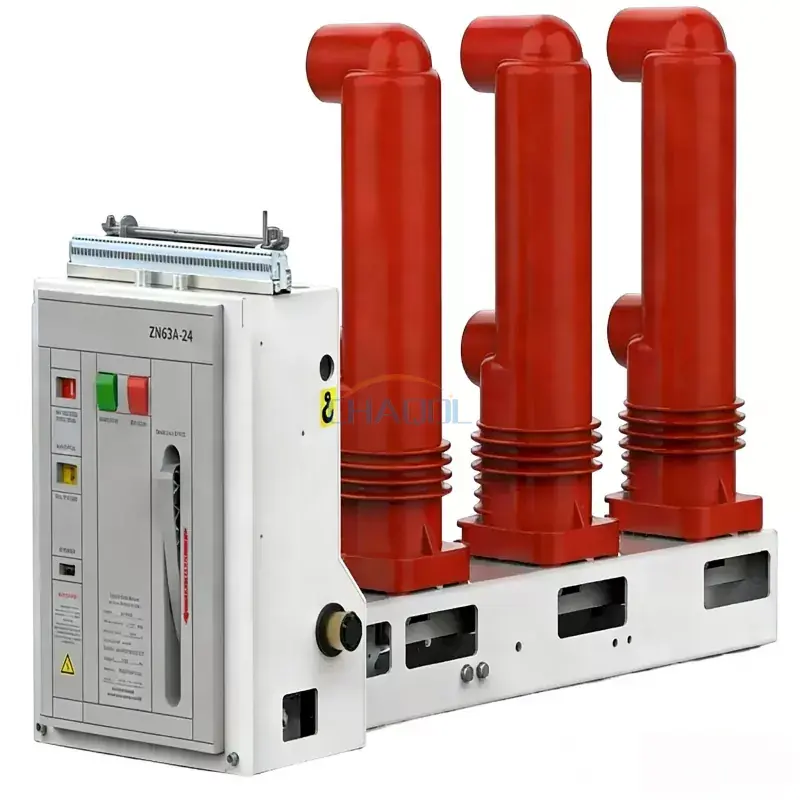

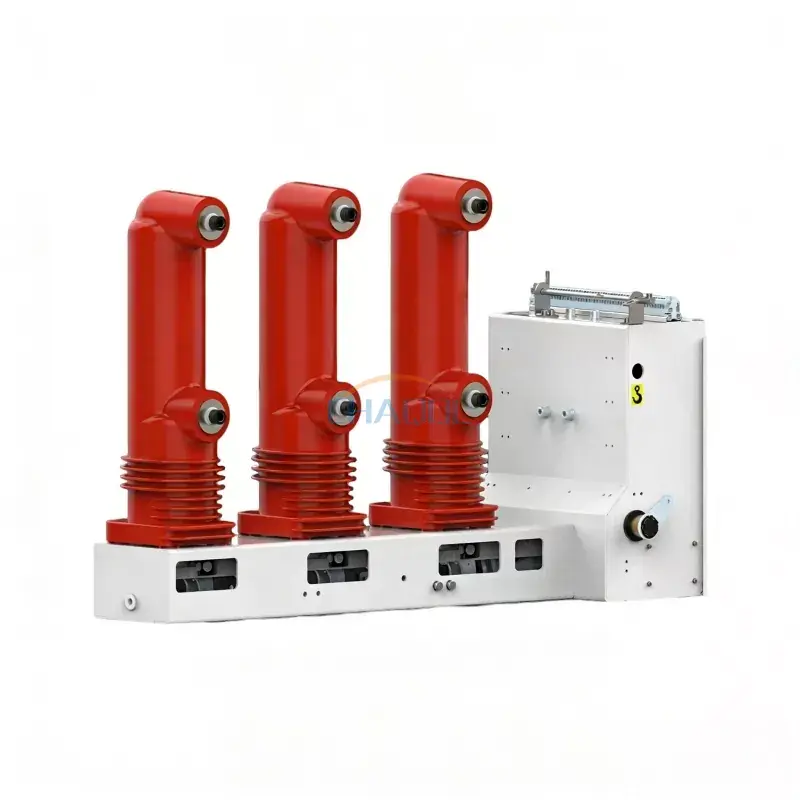

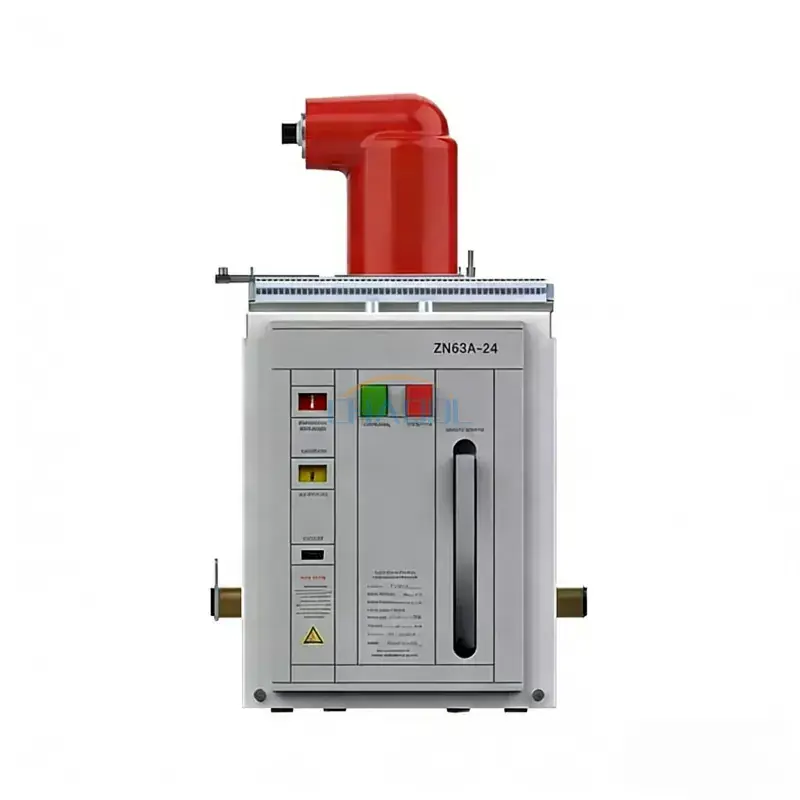

Penampilan Produk

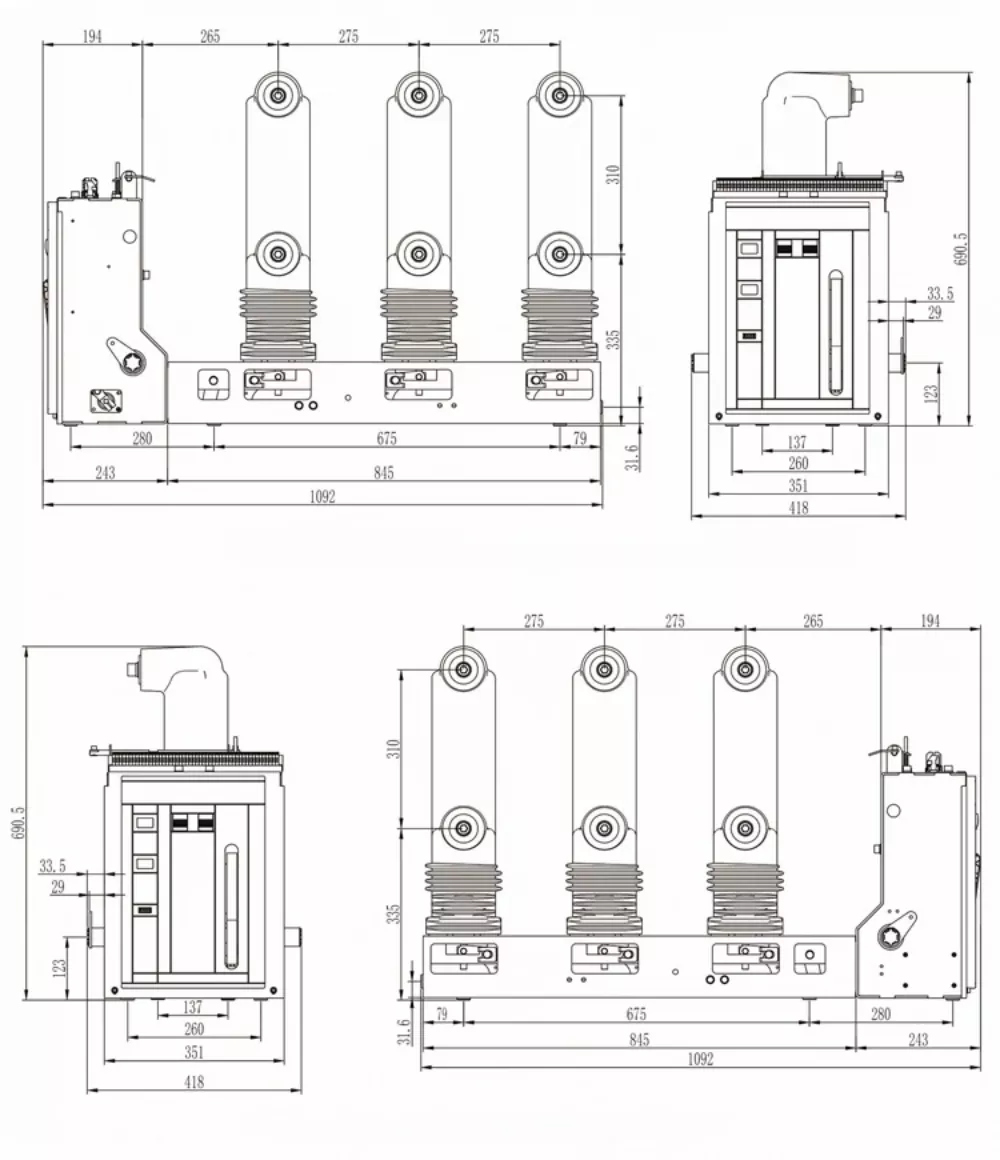

Rajah Dimensi

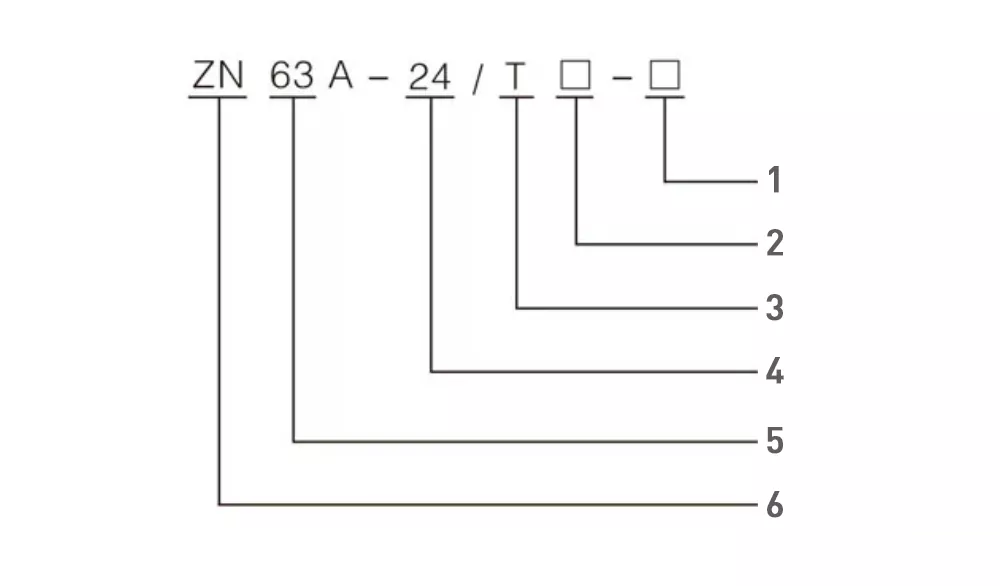

Pengenalan Model

• 1 – Arus Pemutus Litar pintas Berkadar (kA)
• 2 – Arus Berkadar (A)
• 3 – Mekanisme Operasi
• 4 – Voltan Terkadar (kV)
• 5 – Siri Reka Bentuk
• 6 – Pemutus Litar Vakum Dalaman

Ciri-ciri Produk

• Mekanisme operasi dipasang sisi bersepadu dengan reka bentuk padat dan penghantaran yang boleh dipercayai.
• Pengganggu vakum berprestasi tinggi dengan sesentuh tembaga-kromium memastikan keupayaan pemadaman arka yang sangat baik dan hayat elektrik yang dilanjutkan.
• Mekanisme operasi spring yang disusun secara mendatar menyokong pengecasan manual dan motor.
• ThePemutus Litar Vakum Dipasang Sisi 24kVboleh dipasang sebagai jenis tetap atau jenis boleh ditarik balik untuk disesuaikan dengan sistem suis yang berbeza.
• Kekuatan penebat dielektrik yang tinggi, pemotongan arus rendah, dan prestasi gangguan litar pintas yang sangat baik.
• Penebat epoksi pepejal memberikan ketahanan yang luar biasa terhadap kelembapan, sinaran UV, perubahan suhu, penuaan dan pencemaran.
• Hayat mekanikal sehingga 10,000 operasi, menjadikannya sesuai untuk aplikasi penukaran yang kerap.
• Menyokong geganti perlindungan pintar dan sistem automasi pencawang.

Parameter Teknikal

Reka Bentuk Struktur

Pemutus litar menggunakan struktur tiang tiga fasa yang dilengkapi dengan pencelah vakum seramik atau kaca bertutup tengah. Sentuhan kuprum-kromium dan teknologi medan magnet membujur berkesan mengurangkan hakisan sentuhan sambil meningkatkan pemulihan dielektrik dan mengganggu prestasi. Mekanisme operasi spring bersepadu memberikan operasi pembukaan dan penutupan yang stabil dengan penyelenggaraan yang minimum sepanjang hayat perkhidmatannya.

Bergantung pada keperluan aplikasi, tiang boleh dihasilkan menggunakan penebat resin epoksi berkekuatan tinggi atau penebat bersalut getah silikon, memberikan ketahanan yang unggul terhadap kelembapan, pemeluwapan, pendedahan UV dan persekitaran perindustrian yang keras.

Aplikasi

ThePemutus Litar Vakum Dipasang Sisi 24kVdigunakan secara meluas dalam sistem pengedaran voltan sederhana yang memerlukan perlindungan yang boleh dipercayai, operasi yang kerap, dan hayat perkhidmatan yang panjang.

• Loji kuasa
• Pencawang elektrik
• Sistem pengagihan kuasa industri
• Operasi perlombongan
• Tumbuhan metalurgi
• Kemudahan pemprosesan kimia
• Industri arang batu
• Projek tenaga boleh diperbaharui
• Rangkaian kuasa komersil dan perbandaran
• Pencawang pintar dan sistem automasi

Persekitaran Operasi

• Suhu persekitaran: -15°C hingga +40°C
• Ketinggian pemasangan: Sehingga 1000m (ketinggian lebih tinggi tersedia atas permintaan)
• Keamatan seismik maksimum: 8 darjah
• Kelembapan relatif: Purata harian ≤95%, purata bulanan ≤90%
• Sesuai untuk persekitaran yang bebas daripada bahaya kebakaran, risiko letupan, pencemaran teruk, gas menghakis dan getaran yang berlebihan.

Prinsip Kerja

ThePemutus Litar Vakum Dipasang Sisi 24kVmenggunakan pencelah vakum tertutup sebagai medium pemadam arka. Apabila arus kerosakan berlaku, sesentuh berpisah dengan pantas, dan ruang vakum memadamkan arka elektrik hampir serta-merta, memberikan pengasingan sesar pantas dengan haus sentuhan yang minimum. Digabungkan dengan mekanisme operasi musim bunga, pemutus memberikan prestasi pensuisan yang boleh dipercayai, kapasiti gangguan yang tinggi dan kestabilan operasi jangka panjang.

Mengapa Memilih Pemutus Litar Vakum Ini?

• Reka bentuk pemasangan sisi bersepadu yang padat
• Hayat perkhidmatan elektrik dan mekanikal yang panjang
• Pembinaan mesra penyelenggaraan
• Prestasi penebat yang sangat baik
• Operasi yang boleh dipercayai di bawah keadaan penukaran yang kerap
• Sesuai untuk perkakas suis tetap dan boleh ditarik balik
• Serasi dengan perlindungan pintar dan sistem automasi

Soalan Lazim

Apakah kegunaan Pemutus Litar Vakum Dipasang Sisi 24kV?

Ia digunakan untuk menukar, melindungi dan mengawal peralatan elektrik voltan sederhana di pencawang, loji industri, sistem pengagihan utiliti dan rangkaian kuasa komersial.

Apakah kelebihan pemutus litar vakum?

Pemutus litar vakum memberikan gangguan arka yang sangat baik, keperluan penyelenggaraan yang rendah, hayat perkhidmatan yang panjang, kebolehpercayaan operasi yang tinggi, dan operasi mesra alam tanpa minyak atau gas SF6.

Bolehkah pemutus litar ini dipasang dalam alat suis boleh ditarik balik?

ya. Ia tersedia dalam kedua-dua konfigurasi dipasang tetap dan boleh ditarik balik, membolehkan penyepaduan fleksibel ke dalam pelbagai pemasangan suis.

Industri manakah yang biasa menggunakan produk ini?

Ia digunakan secara meluas dalam penjanaan kuasa, pencawang, metalurgi, perlombongan, pemprosesan kimia, industri arang batu, kemudahan tenaga boleh diperbaharui, dan sistem pengagihan kuasa industri.
